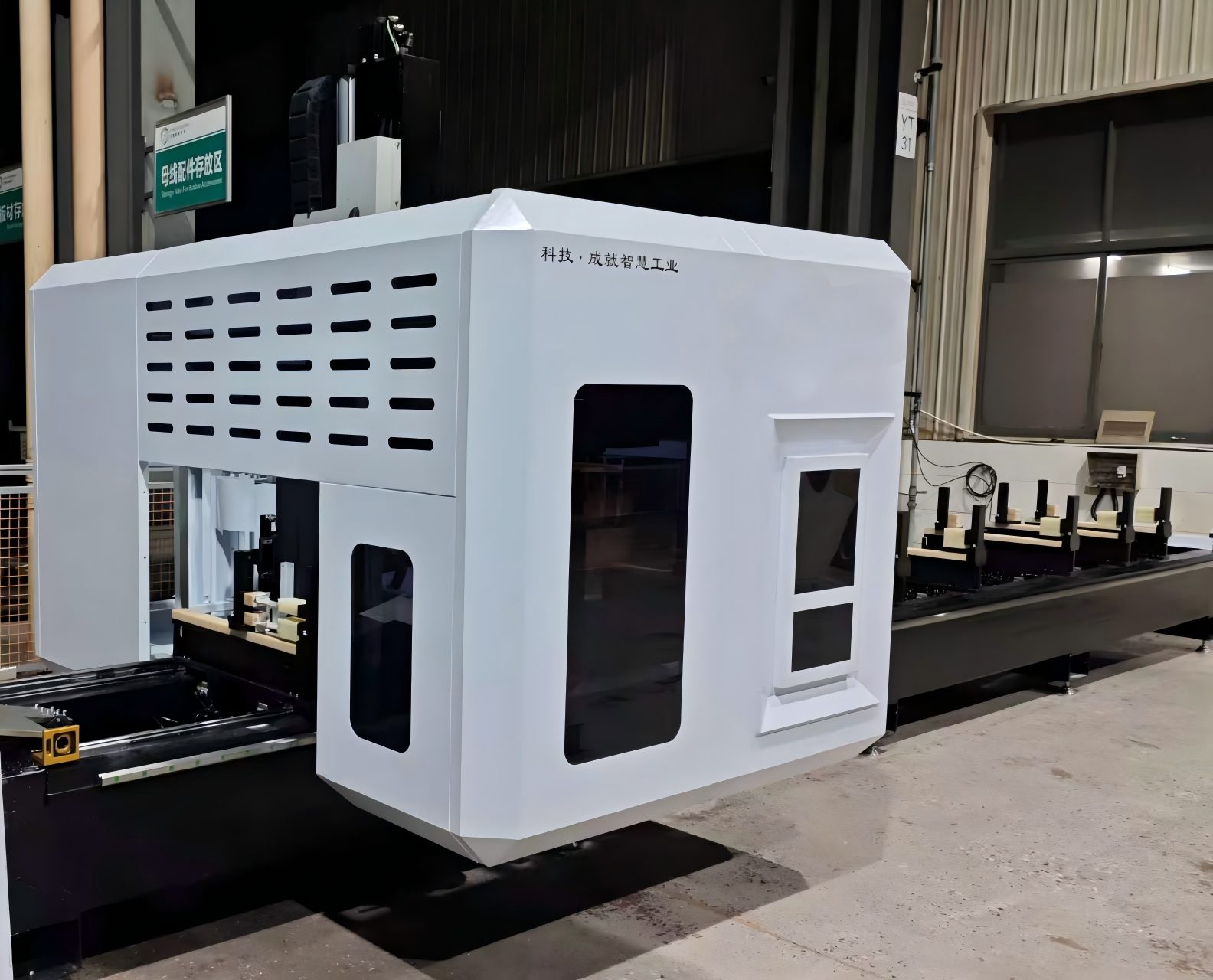

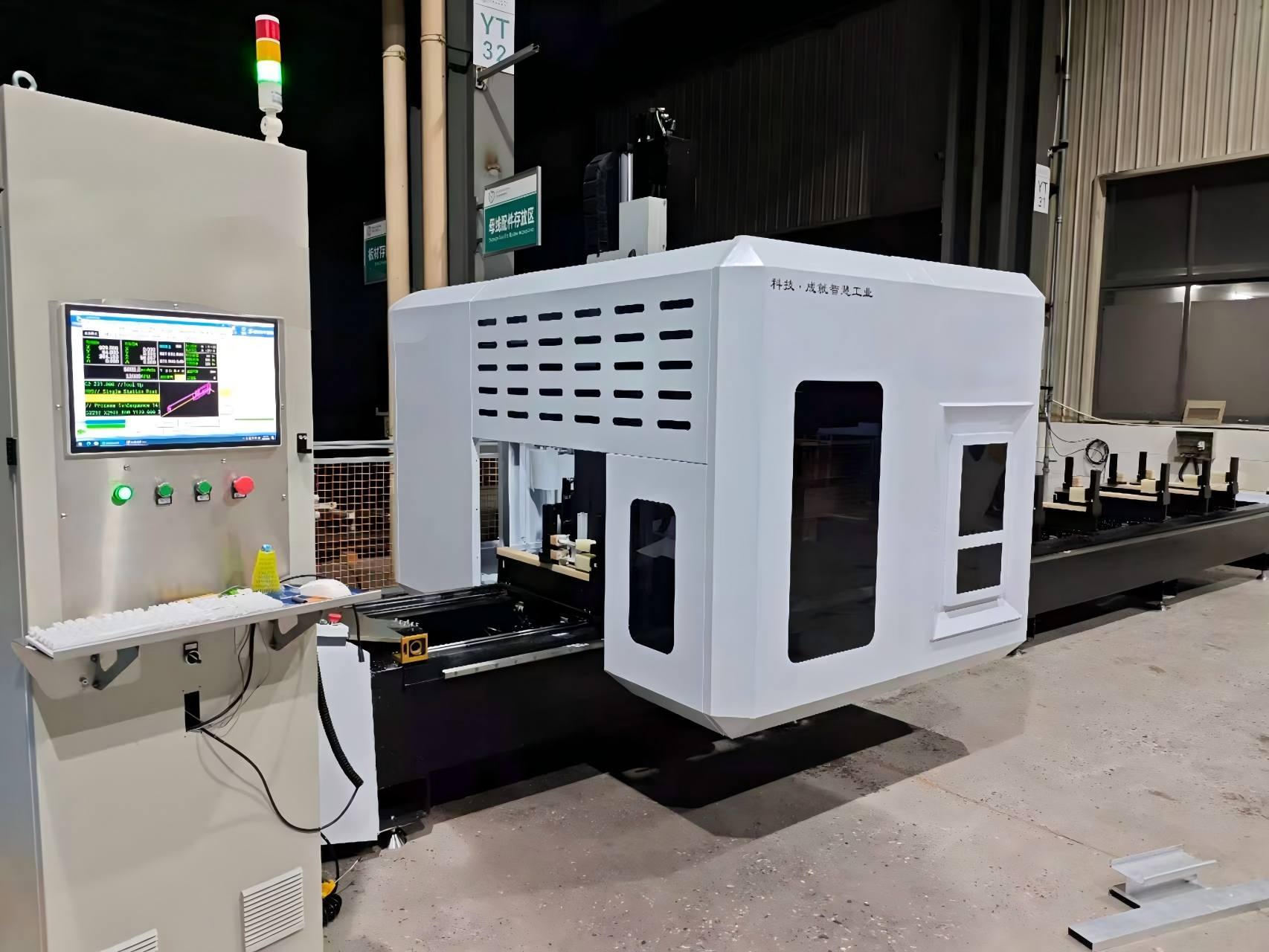

Κέντρο κατεργασίας Gantry 5 αξόνων υψηλής ακαμψίας για προφίλ τοίχου κουρτινών

Το υψηλής ακαμψίας 5-Axis Gantry Machining Center μας είναι ειδικά κατασκευασμένο για την αρχιτεκτονική βιομηχανία κουρτινών και προσόψεων. Διαπρέπει στη μηχανική κατεργασία προφίλ αλουμινίου μεγάλου μεγέθους, ενοποιημένα πάνελ κουρτινών και σύνθετων γεωμετριών με ακρίβεια τοποθέτησης ±0,05 mm. Σχεδιασμένο για φρεζάρισμα, διάτρηση, τρύπημα και κοπή υψηλής ταχύτητας, βελτιώνει σημαντικά την απόδοση κατασκευής, διασφαλίζοντας παράλληλα ανώτερη ποιότητα επιφάνειας. Πιστοποιημένο CE με ολοκληρωμένη υποστήριξη μετά την πώληση.

Βασικά Χαρακτηριστικά

• Ταυτόχρονη κατεργασία 5 αξόνων – Ιδανικό για περίπλοκες γεωμετρίες προσόψεων και τρισδιάστατα περιγράμματα.

  Δομή σκελετού βαρέως τύπου – Υψηλή ακαμψία και εξαιρετική απόσβεση κραδασμών για μακροπρόθεσμη ακρίβεια.

  Περιοχή μηχανικής κατεργασίας μεγάλου σχήματος – Υποστηρίζει υπερμεγέθη πάνελ κουρτινών, επιστρώσεις και τραβέρσες.

  Άτρακτος υψηλής ταχύτητας – Βελτιστοποιημένος για κατεργασία προφίλ αλουμινίου και χάλυβα.

  Automatic Tool Changer (ATC) – Μειώνει το χρόνο διακοπής λειτουργίας και βελτιώνει την παραγωγικότητα.

  Φιλικό προς το χρήστη σύστημα CNC – Συμβατό με το κύριο λογισμικό CAD/CAM.

  Προσαρμόσιμη διαμόρφωση – Διαθέσιμες λύσεις OEM/ODM για παγκόσμιους εργολάβους.




Τεχνικές Προδιαγραφές

Πώς λειτουργεί

Ο5-Axis Gantry Machining Center for Curtain Wallλειτουργεί με ένα κινούμενο σκελετό πάνω από ένα σταθερό τραπέζι εργασίας. Ο χειριστής τοποθετεί την εξώθηση αλουμινίου στο τραπέζι και ενεργοποιεί την πνευματική ή υδραυλική σύσφιξη. Ένα προ-γραμμένο πρόγραμμα G-code φορτώνεται μέσω του ελέγχου Siemens ή OSAI. Η γέφυρα κινείται κατά μήκος του άξονα Χ στην πρώτη θέση κατεργασίας και η κεφαλή 5 αξόνων παραδίδει τον άξονα στην απαιτούμενη γωνία. Το RTCP αντισταθμίζει αυτόματα τις μετατοπίσεις μήκους εργαλείου κατά τη διάρκεια περιστροφικών κινήσεων, έτσι η άκρη του εργαλείου ακολουθεί με ακρίβεια την προγραμματισμένη διαδρομή. Λειτουργίες όπως διάτρηση, φρεζάρισμα, τρύπημα και πριόνισμα εκτελούνται σε πολλαπλές επιφάνειες χωρίς να αφαιρεθεί το προφίλ. Όταν μια ακολουθία μηχανικής κατεργασίας τελειώνει σε μια ζώνη, η γέφυρα ταξιδεύει στην επόμενη ή το μηχάνημα εισέρχεται σε λειτουργία εκκρεμούς, επιτρέποντας στον χειριστή να ξεφορτώσει ένα έτοιμο μέρος και να φορτώσει ένα νέο ενώ η κατεργασία συνεχίζεται στο διπλανό εξάρτημα. Τα τσιπ αφαιρούνται από έναν ενσωματωμένο μεταφορέα.

Κύριο Πεδίο Εφαρμογής

Τυπικές εφαρμογές για το5-Axis Gantry Machining Center for Curtain Wallσυμπεριλαμβάνω:

1. Πολυώροφα κτίρια ενοποιημένα κουφώματα κουρτινών αλουμινίου
2. Διέλαση γυάλινης πρόσοψης κρυφού πλαισίου και εκτεθειμένου πλαισίου
3. Γωνιακές αρθρώσεις κουρτινόξυλων και προφίλ πρόσοψης ειδικού σχήματος
4. Χώρος ηλιοθεραπείας, φεγγίτης και μεγάλα προφίλ αλουμινίου και κουφωμάτων
5. Βάσεις στήριξης αλουμινίου με γυάλινη κουρτίνα με αιχμή
6. Βιομηχανική πρόσοψη αλουμινίου και διακοσμητικά χαλύβδινα προφίλ τοίχου
7. Ελαφριά προφίλ αλουμινίου για την αεροδιαστημική (συμβατά μεταξύ των βιομηχανιών)

Κατάλληλες πρώτες ύλες: κράμα αλουμινίου 6063, κοίλες εξωθήσεις, συμπαγές αλουμίνιο, χάλυβας λεπτού τοιχώματος, αρχιτεκτονικά προφίλ PVC.

Συχνές Ερωτήσεις

1. Ποια υλικά μπορεί να επεξεργαστεί αυτό το μηχάνημα;

Είναι βελτιστοποιημένο για προφίλ τοίχου κουρτινών αλουμινίου και υποστηρίζει επίσης χάλυβα και σύνθετα υλικά πρόσοψης.

2. Είναι αυτό το μηχάνημα κατάλληλο για ενιαίους τοίχους κουρτινών;

Ναί. Το μεγάλο άνοιγμα σκελετού και η ικανότητα 5 αξόνων το καθιστούν ιδανικό για ενοποιημένα και αρθρωτά συστήματα προσόψεων.

3. Μπορεί η περιοχή κατεργασίας να προσαρμοστεί;

Απολύτως. Η διαδρομή X / Y / Z και το πλάτος του σκελετού μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου.

4. Ποια συστήματα ελέγχου υποστηρίζονται;

Οι βασικές επιλογές περιλαμβάνουν τα Siemens, Fanuc και OSAI, όλα συμβατά με το mainstream λογισμικό CAD/CAM.

5. Υποστηρίζει το μηχάνημα αυτόματες γραμμές παραγωγής;

Ναί. Μπορεί να ενσωματωθεί με αυτόματα συστήματα φόρτωσης και εκφόρτωσης για συνεχή παραγωγή.
