Μηχανή φρέζας άκρων κουρτινών 800mm CNC

Η Shandong Lebulang Precision Machinery Co., Ltd., που δραστηριοποιείται με την επωνυμία Lebulang Machine, κατασκευάζει εξοπλισμό επεξεργασίας αλουμινίου στο εργοστάσιό της Jinan της Κίνας από το 1996. Αυτός ο σερβομηχανισμός CNC 3 αξόνων επεξεργάζεται προφίλ κουρτινών και προσόψεων αλουμινίου, κουφώματα θυρών και παραθύρων και αρχιτεκτονικές διελεύσεις. Διαθέτει διαδρομή άξονα Χ 800 mm, αυτόματη περιστροφή του άξονα από 0° έως 90°, βάση από χυτοσίδηρο βαρέως τύπου και σύσφιξη πολλαπλών προφίλ για παραγωγή παρτίδας. Ένα βιομηχανικό σύστημα CNC SYNTEC με φιλικό προς το χρήστη HMI υποστηρίζει εισαγωγή USB CAD και προφορτωμένες βιβλιοθήκες προφίλ για γρήγορη ρύθμιση.

• Διαδρομή άξονα Χ 800 mm:ΟΜηχανή φρέζας άκρων κουρτινών 800mm CNCπαρέχει 800 mm μήκους εργασίας κατά μήκος του άξονα Χ, φιλοξενώντας μεγάλα προφίλ τοίχου κουρτινών και πρόσοψης σε μια ενιαία διάταξη.
• Σερβο έλεγχος CNC 3 αξόνων:Οι άξονες X, Y και Z οδηγούνται από σερβοκινητήρες που συνδέονται με σφαιρικές βίδες ακριβείας. Η ακρίβεια τοποθέτησης καθορίζεται στα ±0,02 mm, υποστηρίζοντας σταθερές διαστάσεις τένοντα και αυλακιού σε όλες τις παρτίδες παραγωγής.
• Βάση από χυτοσίδηρο βαρέως τύπου:Το κρεβάτι της μηχανής είναι από χυτοσίδηρο, σχεδιασμένο να αποσβένει τους κραδασμούς και να διατηρεί τη σταθερότητα κατά το φρεζάρισμα υψηλής ταχύτητας. Αυτό συμβάλλει σε λείες ακραίες επιφάνειες χωρίς γρέζια και μεγαλύτερη διάρκεια ζωής του εργαλείου.
• Αυτόματη περιστροφή άξονα 0° έως 90°:Ο άξονας φρεζαρίσματος μπορεί να περιστραφεί από 0° (οριζόντια) έως 90° (κάθετα) υπό τον έλεγχο του προγράμματος. Τα οριζόντια και κατακόρυφα άκρα προφίλ μπορούν να υποβληθούν σε μηχανική επεξεργασία σε μία σύσφιξη χωρίς χειροκίνητη επανατοποθέτηση του τεμαχίου εργασίας ή του εργαλείου.
• Σύσφιξη πολλαπλών προφίλ:Το εξάρτημα σύσφιξης μπορεί να ασφαλίσει 3 έως 5 προφίλ ταυτόχρονα, επιτρέποντας την επεξεργασία κατά παρτίδες πανομοιότυπων εργασιών τελικής φρεζαρίσματος σε έναν μόνο κύκλο.
• Βιομηχανικό σύστημα CNC SYNTEC:Η μονάδα ελέγχου περιλαμβάνει έγχρωμο HMI, θύρα USB για εισαγωγή αρχείων CAD και προφορτωμένες βιβλιοθήκες προφίλ με κοινές γεωμετρίες τένοντα και εγκοπής. Οι χειριστές επιλέγουν το πρόγραμμα, φορτώνουν τα προφίλ και ξεκινούν τον κύκλο χωρίς να γράφουν G-code.

Μηχανή φρέζας άκρων κουρτινών 800mm CNC

Πώς λειτουργεί

ΟΜηχανή φρέζας άκρων κουρτινών 800mm CNCλειτουργεί με τον χειριστή να φορτώνει έως και πέντε προφίλ αλουμινίου στο πνευματικό εξάρτημα σύσφιξης. Αφού επιλέξετε το πρόγραμμα κατεργασίας από τον ελεγκτή SYNTEC — είτε από την προφορτωμένη βιβλιοθήκη είτε από ένα αρχείο που έχει εισαχθεί με CAD — ο κύκλος ξεκινά. Οι σερβοκατευθυνόμενοι άξονες X, Y και Z τοποθετούν τον φρέζα στο πρώτο άκρο προφίλ. Ο άξονας μπορεί να περιστραφεί αυτόματα μεταξύ 0° και 90° για να κατεργαστεί τόσο οριζόντιες όσο και κατακόρυφες επιφάνειες χωρίς να αφαιρέσετε τα τεμάχια εργασίας. Ένας φρέζας καρβιδίου Φ350 mm που λειτουργεί στις 2800 rpm αφαιρεί το υλικό για να σχηματίσει τέντες, εγκοπές και αυλακώσεις. Το μέγιστο βάθος τένοντα είναι 100 mm και η μέγιστη διατομή προφίλ είναι 330 mm πλάτος επί 180 mm ύψος. Μετά την ολοκλήρωση της προγραμματισμένης ακολουθίας στο ένα άκρο, οι άξονες επανατοποθετούνται στο επόμενο τεμάχιο εργασίας. Μόλις ολοκληρωθούν όλα τα προφίλ της παρτίδας, οι σφιγκτήρες απελευθερώνονται και ο χειριστής αφαιρεί τα κατεργασμένα εξαρτήματα.

Βασικά εξαρτήματα

• Κρεβάτι μηχανής από χυτοσίδηρο:Παρέχει μια άκαμπτη βάση απόσβεσης κραδασμών για τις γραμμικές ράγες οδήγησης και τους κινούμενους άξονες. Η μάζα της χύτευσης βοηθά στη διατήρηση της σταθερότητας της κοπής κατά τη διάρκεια βαριών περασμάτων φρεζαρίσματος.
• Σερβοκινητήρες και σφαιρικές βίδες (X/Y/Z):Οι σερβοκινητήρες εναλλασσόμενου ρεύματος με σφαιρικές βίδες γειώσεως ακριβείας προσφέρουν ακρίβεια τοποθέτησης ±0,02 mm κατά μήκος της διαδρομής του άξονα Χ 800 mm, της χωρητικότητας πλάτους 330 mm και της χωρητικότητας ύψους 180 mm.

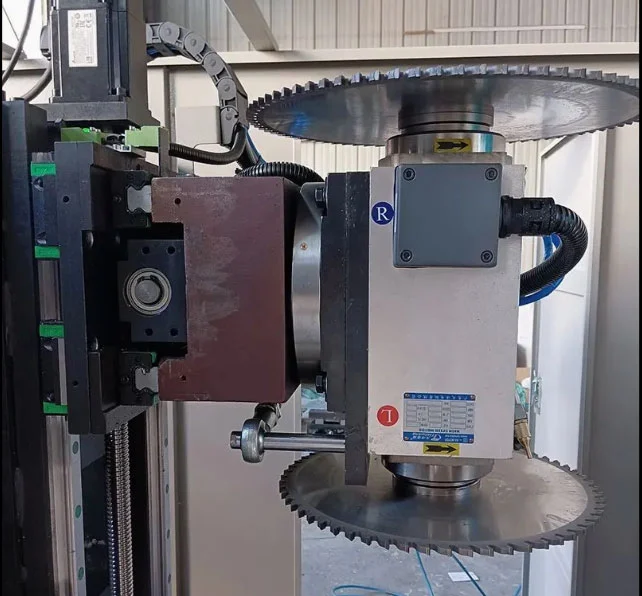

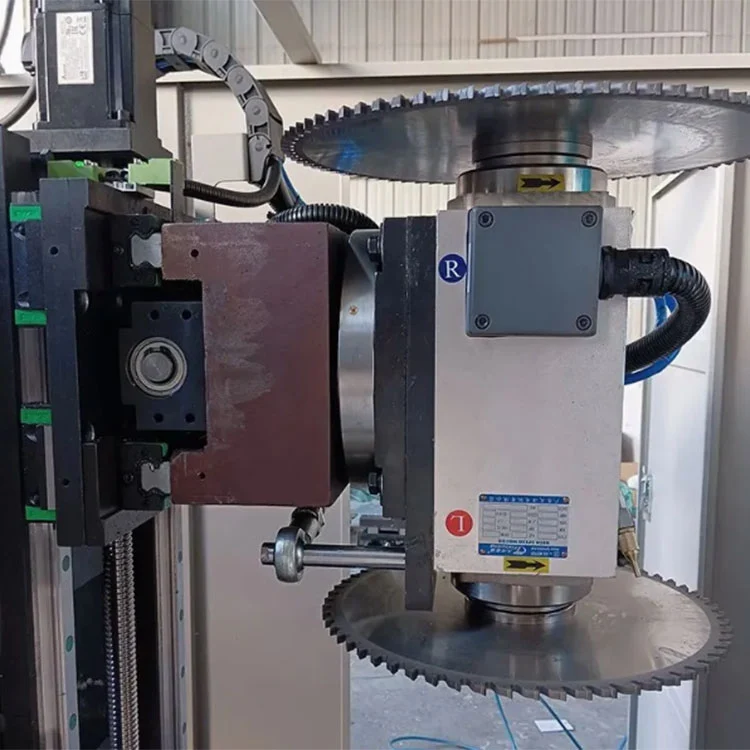

• Συγκρότημα περιστρεφόμενου άξονα:Ένας κινητήρας 3 kW κινεί τον φρέζα Φ350 mm στις 2800 rpm. Το περίβλημα του άξονα περιστρέφεται από 0° έως 90° υπό τον σερβοέλεγχο για αυτόματη εναλλαγή μεταξύ οριζόντιας και κατακόρυφης τελικής φρεζαρίσματος.

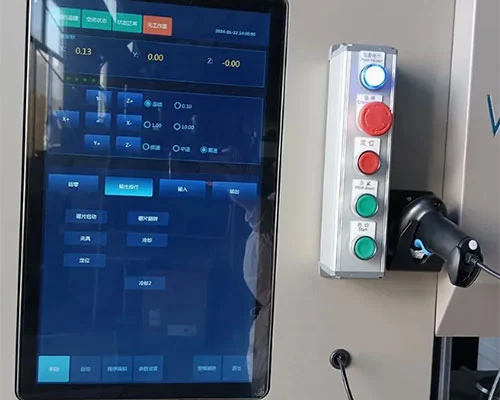

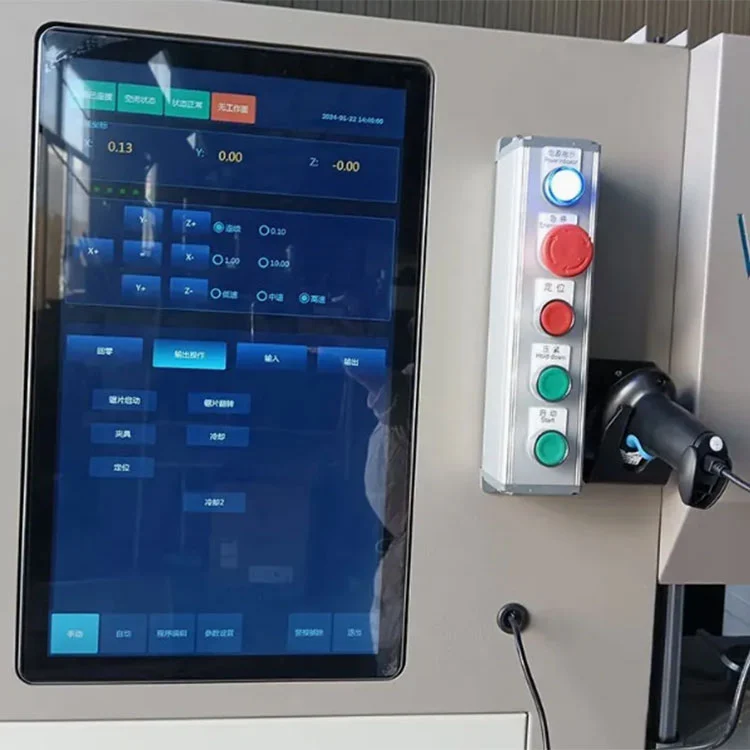

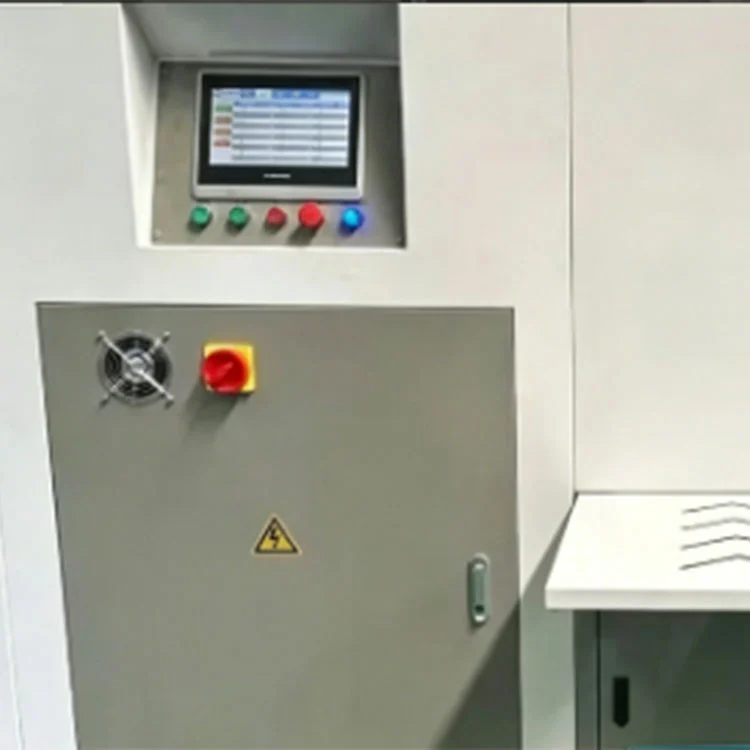

• Ελεγκτής CNC SYNTEC:Σύστημα CNC βιομηχανικής ποιότητας με έγχρωμη οθόνη αφής HMI. Αποθηκεύει βιβλιοθήκες προφίλ, εισάγει σχέδια CAD μέσω USB και διαχειρίζεται την κίνηση του άξονα, την περιστροφή του άξονα και τις ακολουθίες σύσφιξης.

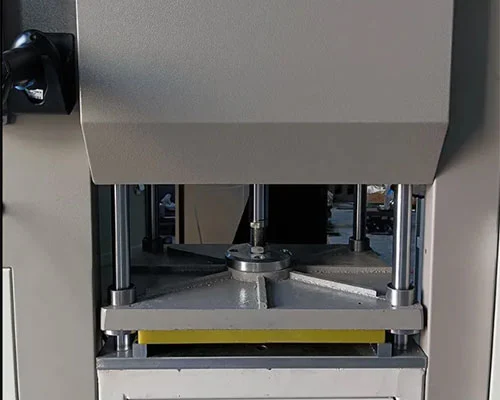

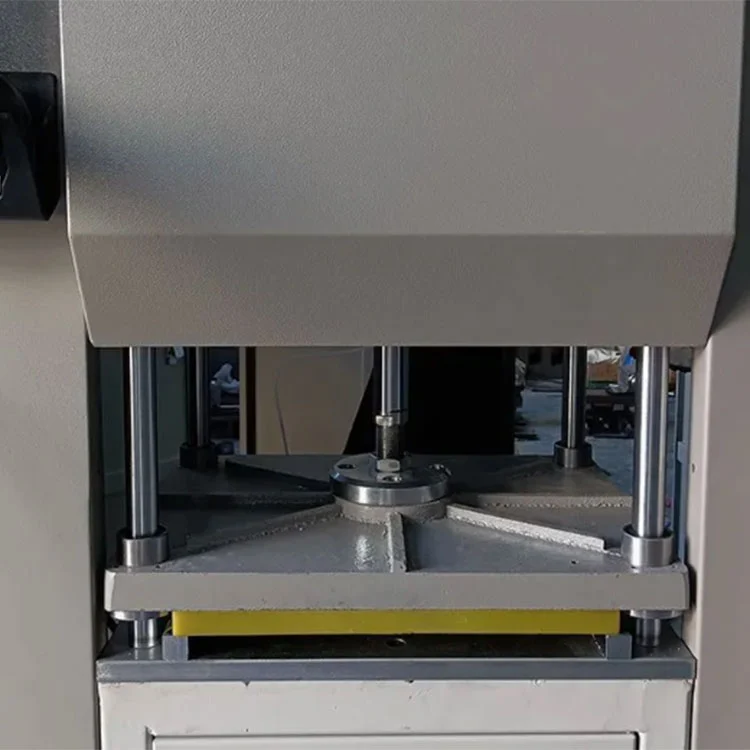

• Πνευματικός σφιγκτήρας πολλαπλών προφίλ:Χωράει 3 έως 5 προφίλ ταυτόχρονα. Η δύναμη σύσφιξης ρυθμίζεται από την παροχή πίεσης αέρα που ρυθμίζεται μεταξύ 0,5 και 0,8 MPa. Τα ένθετα σιαγόνων μπορούν να αλλάξουν για διαφορετικές διατομές προφίλ.
• Περίβλημα ασφαλείας:Προφυλακτήρες καλύπτουν τη ζώνη φρεζαρίσματος κατά τη λειτουργία. Ένα κύκλωμα διακοπής έκτακτης ανάγκης σταματά όλους τους άξονες και την περιστροφή του άξονα όταν ενεργοποιείται.

Εφαρμογές

ΟΜηχανή φρέζας άκρων κουρτινών 800mm CNCχρησιμοποιείται για:

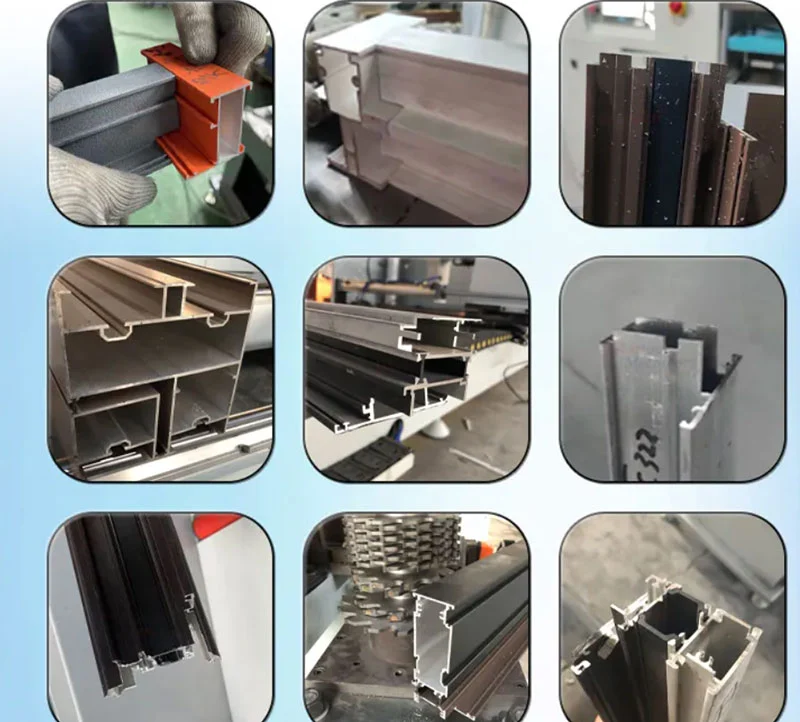

• Αλουμινένιο φρέζα κουρτινών και προφίλ πρόσοψης.
• Επεξεργασία κορνίζας και τραβέρσας κουφωμάτων πόρτας και παραθύρου.
• Αρχιτεκτονικό προφίλ αλουμινίου εγκοπή και αυλάκωση.

Συσκευασία & Αποστολή

1. Πλήρες τύλιγμα μεμβράνης της μηχανής για προστασία από την υγρασία.
2. Αντισύγκρουση άκρων σε όλες τις γωνίες και τα προεξέχοντα μέρη.
3. Κλουβί και παλέτα από κόντρα πλακέ χωρίς υποκαπνισμό με χαλύβδινο λουράκι για ασφαλή μεταφορά.

Κατασκευαστής & Εγγύηση

• Καθιερωμένος κατασκευαστής:Η Shandong Lebulang Precision Machinery Co., Ltd. παράγει εξοπλισμό επεξεργασίας αλουμινίου και PVC στις εγκαταστάσεις της στο Jinan της Κίνας από το 1996.Μηχανή φρέζας άκρων κουρτινών 800mm CNCπαρέχεται απευθείας από το εργοστάσιο με πιστοποίηση CE και ISO 9001.
• Εγγύηση και υποστήριξη:Η εγγύηση ενός έτους καλύπτει την κύρια δομή έναντι κατασκευαστικών ελαττωμάτων. Παρέχονται απομακρυσμένη τεχνική υποστήριξη, βίντεο λειτουργίας και αγγλικό εγχειρίδιο χωρίς επιπλέον κόστος.
• Ανταλλακτικά:Τα είδη που αντικαθίστανται συνήθως, όπως φρέζες, σιαγόνες σφιγκτήρα και τσιμούχες είναι αποθηκευμένα και μπορούν να αποσταλούν με τακτικές αποστολές εμπορευμάτων.
• Προσαρμογή:Οι διαμορφώσεις OEM και ODM γίνονται δεκτές. Οι προδιαγραφές τάσης, διαδρομής άξονα Χ και άξονα μπορούν να προσαρμοστούν στις απαιτήσεις των πελατών.

FAQ

Ε1: Ποια προφίλ μπορεί να επεξεργαστεί αυτό το μηχάνημα;

Α: Είναι σχεδιασμένο για προφίλ τοίχου κουρτινών αλουμινίου, εξώθηση προσόψεων και τμήματα κουφωμάτων πορτών και παραθύρων. Η μέγιστη διατομή επεξεργασίας είναι 330 mm πλάτος επί 180 mm ύψος, με βάθος τένοντα έως 100 mm.

Ε2: Πώς λειτουργεί η αυτόματη περιστροφή του άξονα;

Α: Ο άξονας περιστρέφεται από 0° (οριζόντια) έως 90° (κάθετα) υπό τον σερβοελεγχόμενο. Αυτό επιτρέπει στο μηχάνημα να αλέθει τόσο οριζόντια όσο και κατακόρυφα άκρα προφίλ σε μία σύσφιξη χωρίς ο χειριστής να χρειάζεται να επανατοποθετήσει το τεμάχιο εργασίας ή να αλλάξει το εργαλείο χειροκίνητα.

Ε3: Πόσα προφίλ μπορούν να κατεργαστούν ταυτόχρονα;

Α: Το πνευματικό εξάρτημα σύσφιξης μπορεί να χωρέσει 3 έως 5 προφίλ ταυτόχρονα, ανάλογα με τη διατομή του προφίλ. Όλα τα συσφιγμένα προφίλ κατεργάζονται στον ίδιο κύκλο.

Ε4: Είναι δύσκολος ο προγραμματισμός;

A: Ο ελεγκτής SYNTEC περιλαμβάνει προφορτωμένες βιβλιοθήκες προφίλ με κοινές γεωμετρίες τένοντα και εγκοπής. Τα αρχεία CAD μπορούν επίσης να εισαχθούν μέσω USB. Οι χειριστές επιλέγουν το πρόγραμμα από την οθόνη αφής και ξεκινούν τον κύκλο. Παρέχεται ένα αγγλικό εγχειρίδιο και βίντεο λειτουργίας.

Ε5: Μπορεί το τροφοδοτικό να προσαρμοστεί για διαφορετικές χώρες;

Α: Ναι. Η τυπική διαμόρφωση χρησιμοποιεί τριφασική ισχύ 380V/50Hz. Άλλες τάσεις και συχνότητες μπορούν να καθοριστούν κατά τη στιγμή της παραγγελίας για να ταιριάζουν με τα τοπικά ηλεκτρικά πρότυπα.
