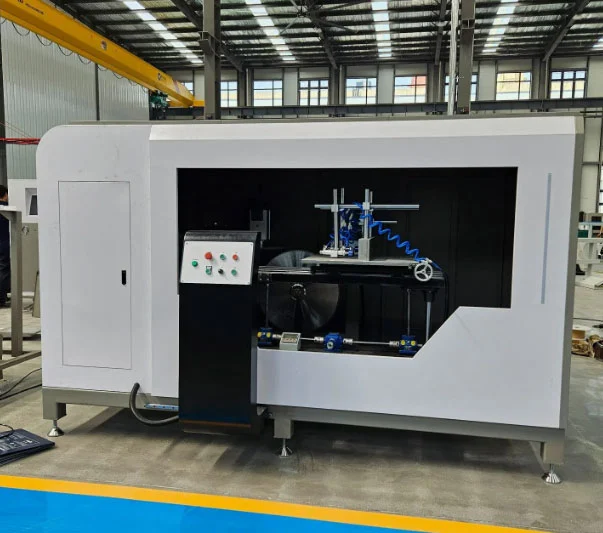

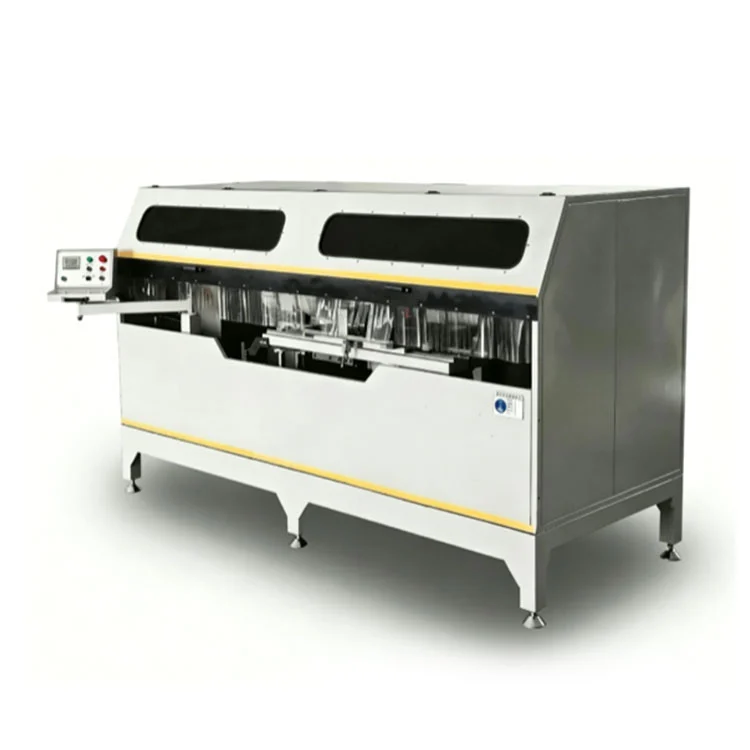

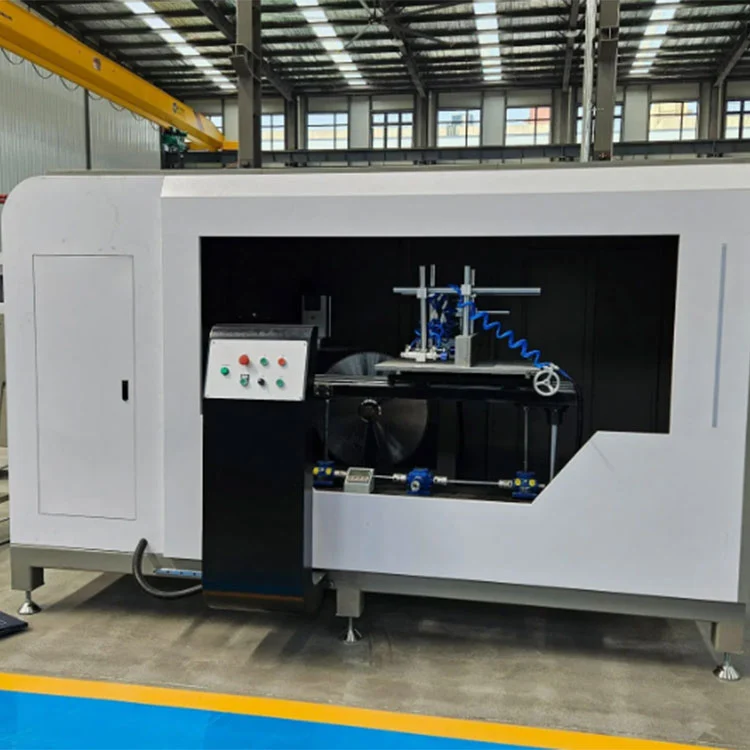

Πριόνι εγκοπής κουρτινών βαρέως τύπου

Αυτό το πριόνι εγκοπής CNC διπλής λεπίδας είναι κατασκευασμένο για την κοπή εγκοπών, αυλακώσεων και σύνθετων γωνιών σε προφίλ τοίχου κουρτινών αλουμινίου, επιστρώσεις, τραβέρσες και αρχιτεκτονικές εξωθήσεις. Δύο κινητήρες 2,2 kW κινούν ένα ζεύγος λεπίδων πριονιού καρβιδίου Φ550 mm στις 2800 σ.α.λ., με κάθε λεπίδα να ταλαντεύεται ±45° υπό τον έλεγχο ψηφιακής ανάγνωσης. Ένα υδροπνευματικό σύστημα τροφοδοσίας προωθεί το σετ λεπίδας με ρυθμιζόμενη ταχύτητα 0–3 m/min και πνευματικοί σφιγκτήρες ασφαλίζουν το τεμάχιο εργασίας από κάθετες και οριζόντιες κατευθύνσεις. Το συγκολλημένο πλαίσιο από χάλυβα και χυτοσίδηρο υφίσταται επεξεργασία παλαίωσης κραδασμών για διατήρηση της σταθερότητας κάτω από συνεχή φορτία κοπής.

Πριόνι εγκοπής κουρτινών βαρέως τύπου

Χαρακτηριστικά

Πλαίσιο μηχανής

ΟΠριόνι εγκοπής κουρτινών βαρέως τύπουείναι κατασκευασμένο με συγκολλημένη χαλύβδινη κατασκευή με παχύ τοίχωμα και δοκό από χυτοσίδηρο. Το συγκρότημα παλαιώνεται με κραδασμούς πριν από τη μηχανική κατεργασία, μια διαδικασία που αποσκοπεί στην ανακούφιση της εσωτερικής καταπόνησης και στη μείωση της πιθανότητας παραμόρφωσης με την πάροδο του χρόνου. Η προκύπτουσα σταθερότητα κάτω από φορτία κοπής συμβάλλει στη διατήρηση σταθερής γεωμετρίας εγκοπής κατά τη διάρκεια εκτεταμένων εργασιών παραγωγής.

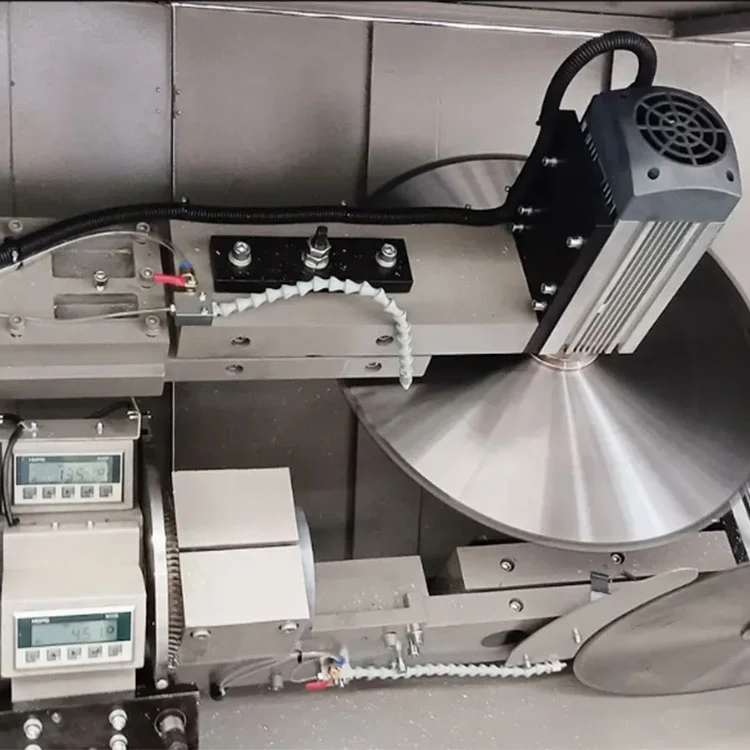

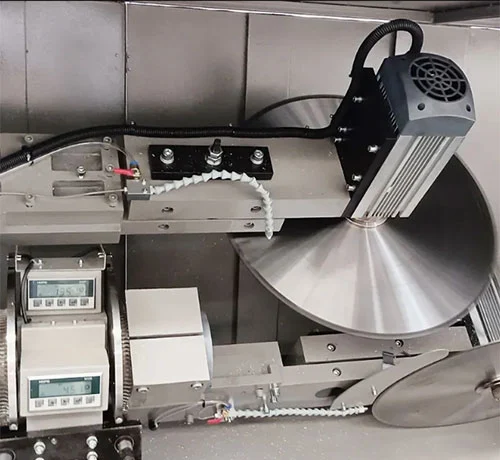

Διπλές λεπίδες πριονιού

Δύο λεπίδες με μύτη καρβιδίου Φ550 mm, καθεμία από τις οποίες κινείται από κινητήρα 2,2 kW στις 2800 rpm, παρέχουν τη δράση κοπής. Και οι δύο λεπίδες μπορούν να ρυθμιστούν σε αιώρηση ±45°, επιτρέποντας κοπή εγκοπών και σύνθετης γωνίας σε προφίλ τοίχου κουρτινών χωρίς αλλαγή εργαλείων. Η διάμετρος της λεπίδας και η γεωμετρία των δοντιών επιλέγονται για κοπή αλουμινίου, με στόχο ένα φινίρισμα χωρίς γρέζια που συνήθως δεν απαιτεί δευτερεύον γυάλισμα.

Έλεγχος ψηφιακής οθόνης

Μια ψηφιακή ένδειξη μαγνητικής κλίμακας δείχνει τη γωνία κοπής και το ύψος του τραπεζιού εργασίας σε πραγματικό χρόνο. Η ακρίβεια τοποθέτησης καθορίζεται στα ±0,1 mm. Ο χειριστής ρυθμίζει την επιθυμητή γωνία χρησιμοποιώντας την ψηφιακή οθόνη και οι θέσεις των λεπίδων προσαρμόζονται ανάλογα, παρέχοντας μια αναφορά για επαναλαμβανόμενες ρυθμίσεις σε όλες τις παρτίδες παραγωγής.

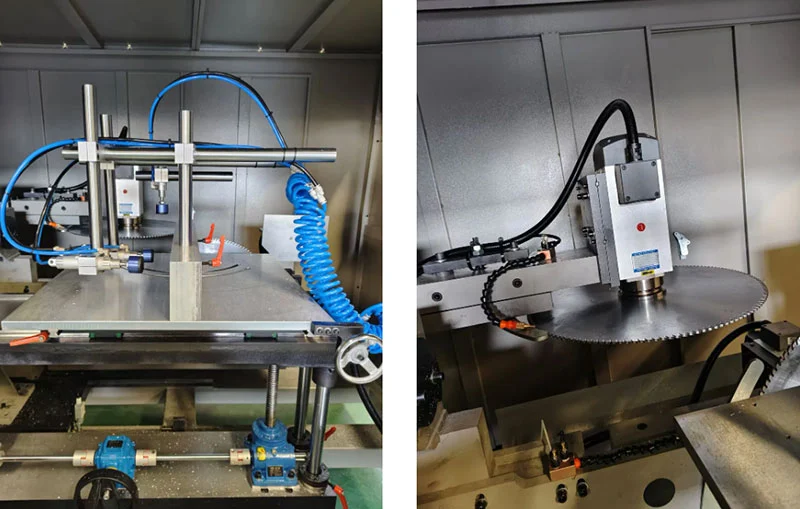

Πνευματικό σύσφιξη

Κάθετα και οριζόντια πνευματικά εξαρτήματα, που παρέχονται με πίεση αέρα 0,5–0,8 MPa, συγκρατούν το προφίλ αλουμινίου κατά τη διάρκεια του κύκλου κοπής. Η δύναμη σύσφιξης κατανέμεται για να ασφαλίσει το τεμάχιο εργασίας χωρίς να σημαδέψει την επιφάνεια. Η σύσφιξη και η απελευθέρωση ελέγχονται μέσω της σειράς κύκλου του μηχανήματος.

Υδρο-Πνευματική Σίτιση

Η τροφοδοσία λεπίδας χρησιμοποιεί ένα υδροπνευματικό σύστημα με ρυθμιζόμενο εύρος ταχύτητας 0–3 m/min. Ο ελεγχόμενος ρυθμός τροφοδοσίας βοηθά στην αποφυγή της παραμόρφωσης του προφίλ και της δέσμευσης της λεπίδας, ιδιαίτερα όταν κόβετε εξωθήσεις τοίχου κουρτινών μεγαλύτερης διατομής ή παχύτερης διατομής.

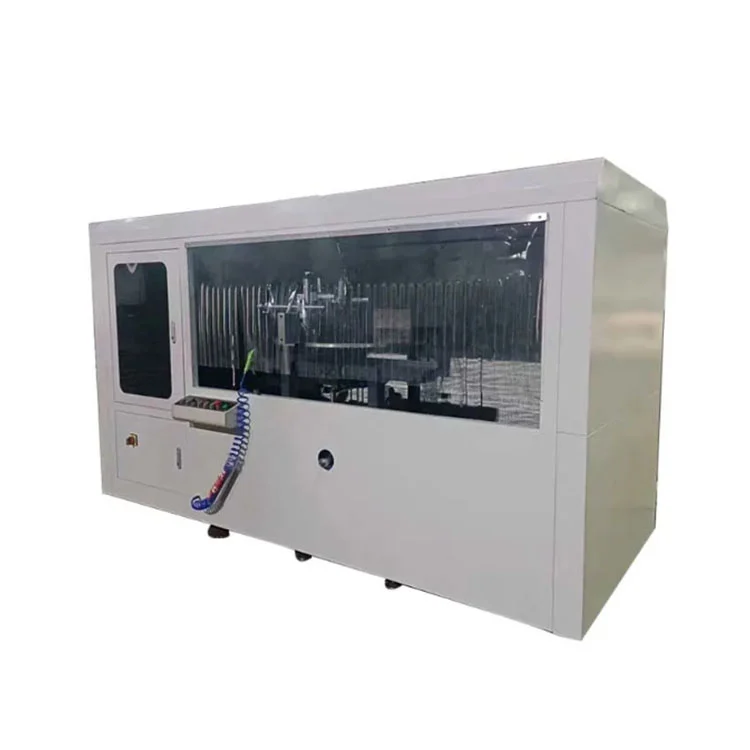

Ασφάλεια και Προστασία του Περιβάλλοντος

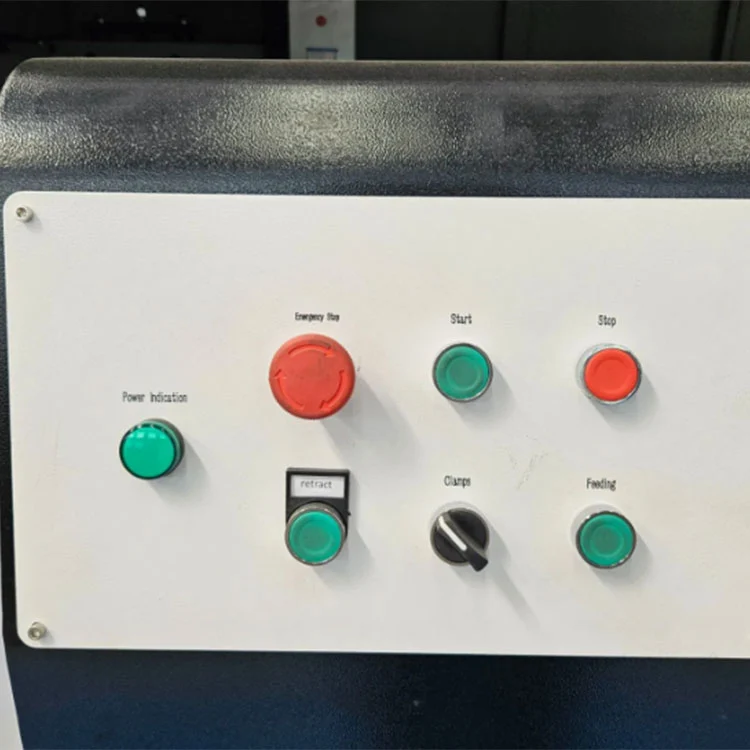

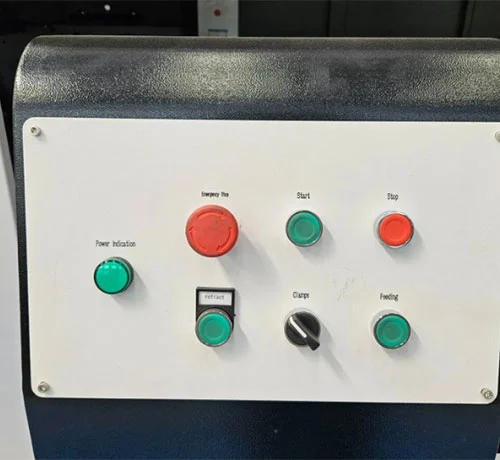

Ένα περίβλημα ασφαλείας πλήρους κάλυψης με διαφανή πάνελ περιβάλλει τη ζώνη κοπής. Περιλαμβάνεται κουμπί διακοπής έκτακτης ανάγκης, προστασία υπερφόρτωσης και αισθητήρες κατά της σύγκρουσης. Ένα ενσωματωμένο σύστημα ψύξης με ομίχλη μειώνει τη θερμότητα και τη σκόνη κοπής, διατηρώντας τον άμεσο χώρο εργασίας καθαρότερο και πληρώντας τις τυπικές απαιτήσεις ασφάλειας του συνεργείου.

Πώς λειτουργεί

1. Ο χειριστής τοποθετεί το προφίλ αλουμινίου στο τραπέζι εργασίας και ενεργοποιεί τους πνευματικούς σφιγκτήρες, οι οποίοι ασφαλίζουν το τεμάχιο εργασίας τόσο από κάθετη όσο και από οριζόντια κατεύθυνση.
2. Η επιθυμητή γωνία κοπής ρυθμίζεται χρησιμοποιώντας την ψηφιακή οθόνη μαγνητικής κλίμακας και οι λεπίδες διπλού πριονιού τοποθετούνται ανάλογα στην περιοχή ±45°.
3. Το σύστημα υδροπνευματικής τροφοδοσίας προωθεί τις λεπίδες κλώσης στο προφίλ με ελεγχόμενο ρυθμό (0–3 m/min), κόβοντας εγκοπές, αυλακώσεις ή γωνίες σύνθετης μορφής με ένα μόνο πέρασμα.
4. Το σύστημα CNC υποστηρίζει εισαγωγή γραφικών CAD και προγραμματισμό γραφικών, επιτρέποντας στους χειριστές να ορίζουν μοτίβα εγκοπής, θέσεις οπών και διαστάσεις θυρίδων απευθείας από τα αρχεία σχεδίασης.
5. Η διαμόρφωση πλήρους σερβοκινητήρα τριών αξόνων (άξονες X, Y, Z που οδηγούνται από ράφι και γρανάζι και σφαιρικές βίδες) επιτρέπει την αληθινή σύνδεση τριών αξόνων για διάτρηση, αυλακώσεις φρεζαρίσματος, στρογγυλές οπές, οπές ειδικού σχήματος, οπές κλειδιού και καταβόθρες σε μία σύσφιξη.
6. Ένα προαιρετικό πτυσσόμενο τραπέζι εργασίας τριών όψεων επιτρέπει την επεξεργασία του προφίλ σε τρεις όψεις χωρίς επανατοποθέτηση, βελτιώνοντας την απόδοση επεξεργασίας για σύνθετες εξωθήσεις αλουμινίου.
7. Αφού ολοκληρωθεί ο κύκλος κοπής, οι λεπίδες ανασύρονται, οι σφιγκτήρες απελευθερώνονται και το επεξεργασμένο προφίλ αφαιρείται.

Κατασκευαστής & Εγγύηση

Η Shandong Lebulang Precision Machinery Co., Ltd., που λειτουργεί ως Lebulang Machine, παράγει εξοπλισμό επεξεργασίας αλουμινίου στο εργοστάσιό της Jinan της Κίνας από το 1996.Πριόνι εγκοπής κουρτινών βαρέως τύπουπαρέχεται απευθείας από το εργοστάσιο με πιστοποίηση CE και ISO. Για την κύρια κατασκευή ισχύει εγγύηση 12 μηνών. Περιλαμβάνονται απομακρυσμένη τεχνική υποστήριξη, βίντεο εκπαίδευσης λειτουργίας και ένα αγγλικό εγχειρίδιο. Επιτόπου εκπαίδευση και θέση σε λειτουργία μπορεί να κανονιστεί με επιπλέον κόστος. Ανταλλακτικά όπως λεπίδες πριονιού, πνευματικά στεγανοποιητικά και εξαρτήματα οδηγών διατίθενται για αποστολή.

FAQ

Ε1: Ποιο είναι το μέγιστο μέγεθος προφίλ που μπορεί να επεξεργαστεί αυτό το μηχάνημα;

A: Το τυπικό μοντέλο χειρίζεται προφίλ έως 300×250 mm με μέγιστο βάθος κοπής 175 mm. Προσαρμοσμένες διαμορφώσεις για μεγαλύτερα τμήματα έως 350×300 mm είναι διαθέσιμες κατόπιν αιτήματος.

Ε2: Μπορεί να κόψει γωνίες εκτός από ±45°;

Α: Το τυπικό μοντέλο υποστηρίζει αυθαίρετη γωνιακή κοπή εντός ±45° και στις δύο πλευρές. Μια προαιρετική έκδοση CNC επεκτείνει το εύρος σε ±90° για πιο σύνθετες γεωμετρίες προφίλ.

Ε3: Ποια είναι η ακρίβεια επεξεργασίας;

Α: Η ακρίβεια τοποθέτησης καθορίζεται στα ±0,1 mm, με επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,05 mm υπό σταθερές συνθήκες λειτουργίας.

Ε4: Παρέχετε εξυπηρέτηση μετά την πώληση και εκπαίδευση;

Α: Παρέχεται δωρεάν ηλεκτρονική εκπαίδευση λειτουργίας και απομακρυσμένη τεχνική υποστήριξη. Η επιτόπια εκπαίδευση και εγκατάσταση μπορούν να κανονιστούν χωριστά. Ισχύει εγγύηση 12 μηνών, με διαθέσιμη τεχνική υποστήριξη εφ' όρου ζωής.

Q5: Είναι το μηχάνημα κατάλληλο για μαζική παραγωγή;

Α: Το σύστημα σύγχρονης κοπής διπλής λεπίδας, πνευματικής σύσφιξης και ελεγχόμενης τροφοδοσίας έχουν σχεδιαστεί για συνεχή παραγωγή σε εγκαταστάσεις κατασκευής τοίχων κουρτινών. Η μηνιαία παραγωγική ικανότητα από το εργοστάσιο είναι περίπου 50 σετ.
