CNC βαρέως τύπου πριόνι κουρτινών τοίχου

Επισκόπηση

Το Heavy Duty Curtain Wall Notching Saw είναι μια λύση κοπής επαγγελματικής ποιότητας που έχει σχεδιαστεί ειδικά για την κατασκευή τοίχων αλουμινίου και προφίλ πρόσοψης. Χτισμένο με άκαμπτο πλαίσιο από χάλυβα και προηγμένο σερβο έλεγχο CNC, προσφέρει επαναλαμβανόμενη ακρίβεια, ευελιξία πολλαπλών γωνιών και ανθεκτικότητα βιομηχανικής ποιότητας για περιβάλλοντα παραγωγής μεγάλου όγκου.

Είτε επεξεργάζεστε εμπορικούς τοίχους κουρτινών, συστήματα βιτρίνας ή αρχιτεκτονικές εξωθήσεις αλουμινίου, αυτό το μηχάνημα εξασφαλίζει καθαρές εγκοπές χωρίς γρέζια με ελάχιστη σπατάλη υλικών — μειώνοντας τη χειροκίνητη επεξεργασία και ενισχύοντας τη συνολική απόδοση.

Πριόνι εγκοπής κουρτινών βαρέως τύπου



Βασικά Χαρακτηριστικά

1. CNC Precision Control

Εξοπλισμένο με σύστημα σερβοκινητήρα υψηλής απόκρισης και προγραμματιζόμενο ελεγκτή CNC, η ακρίβεια τοποθέτησης της κεφαλής κοπής φτάνει τα ±0,1 mm. Οι χειριστές μπορούν να αποθηκεύουν πολλαπλά προγράμματα εγκοπής για γρήγορη εναλλαγή συνταγών μεταξύ διαφορετικών τύπων προφίλ.

2. Άκαμπτη δομή βαρέως τύπου

Το σώμα του μηχανήματος είναι κατασκευασμένο από χαλύβδινο σωλήνα με παχύ τοίχωμα με επεξεργασία καταπόνησης, εξαλείφοντας τους κραδασμούς κατά την κοπή υψηλής ταχύτητας. Αυτό εξασφαλίζει σταθερή ποιότητα κοπής ακόμη και υπό συνεχή λειτουργία 24/7.

3. Πνευματικό Σύστημα Σύσφιξης

Πνευματικοί κύλινδροι διπλής δράσης με ρυθμιζόμενη πίεση παρέχουν ασφαλή σύσφιξη χωρίς μαρμελάδα σε ευαίσθητες επιφάνειες αλουμινίου με ανοδιωμένο ή με βαφή πούδρας. Η λειτουργία γρήγορης αποδέσμευσης μειώνει τον χρόνο κύκλου μεταξύ των τεμαχίων εργασίας.

4. Δυνατότητα εγκοπής πολλαπλών γωνιών

Υποστηρίζει ρυθμιζόμενες γωνίες εγκοπής 0°–90° (ή καθορίστε το εύρος σας) για την προσαρμογή διαφόρων διαμορφώσεων υφασμάτων και τραβέρσας. Οι ρυθμίσεις γωνίας μπορούν να προσαρμοστούν μέσω ψηφιακής ανάγνωσης ή διασύνδεσης CNC.

5. Εξαγωγή τσιπ υψηλής απόδοσης

Η ενσωματωμένη θύρα συλλογής σκόνης/τσιπ συνδέεται με τυπικά βιομηχανικά συστήματα εξαγωγής, διατηρώντας ένα καθαρό περιβάλλον εργασίας και παρατείνοντας τη διάρκεια ζωής της λεπίδας.

6. Διασύνδεση φιλική προς τον χειριστή

Διαισθητική οθόνη αφής HMI με υποστήριξη πολλών γλωσσών (Αγγλικά, Ισπανικά, Ρώσικα, Αραβικά). Ο οπτικός προγραμματισμός επιτρέπει στους χειριστές να ορίζουν διαστάσεις εγκοπής χωρίς προηγμένη τεχνική εκπαίδευση.

Πώς λειτουργεί

1. Ο χειριστής τοποθετεί το προφίλ αλουμινίου στο τραπέζι εργασίας και ενεργοποιεί τους πνευματικούς σφιγκτήρες, οι οποίοι ασφαλίζουν το τεμάχιο εργασίας τόσο από κάθετη όσο και από οριζόντια κατεύθυνση.

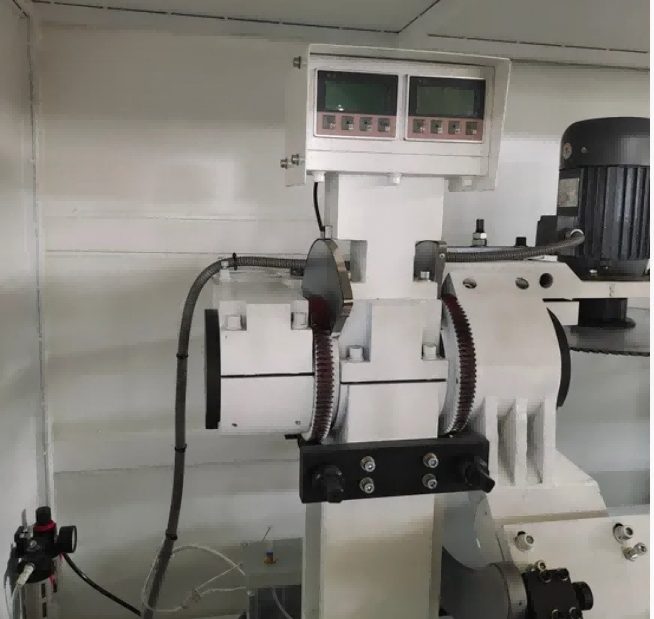

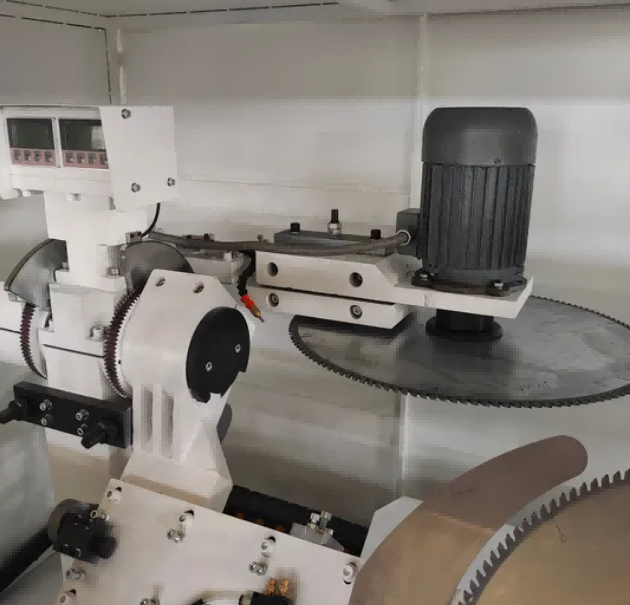

2. Η επιθυμητή γωνία κοπής ρυθμίζεται χρησιμοποιώντας την ψηφιακή οθόνη μαγνητικής κλίμακας και οι λεπίδες διπλού πριονιού τοποθετούνται ανάλογα στην περιοχή ±45°.
3. Το σύστημα υδροπνευματικής τροφοδοσίας προωθεί τις λεπίδες κλώσης στο προφίλ με ελεγχόμενο ρυθμό (0–3 m/min), κόβοντας εγκοπές, αυλακώσεις ή γωνίες σύνθετης μορφής με ένα μόνο πέρασμα.
4. Το σύστημα CNC υποστηρίζει εισαγωγή γραφικών CAD και προγραμματισμό γραφικών, επιτρέποντας στους χειριστές να ορίζουν μοτίβα εγκοπής, θέσεις οπών και διαστάσεις θυρίδων απευθείας από τα αρχεία σχεδίασης.
5. Η διαμόρφωση πλήρους σερβοκινητήρα τριών αξόνων (άξονες X, Y, Z που οδηγούνται από ράφι και γρανάζι και σφαιρικές βίδες) επιτρέπει την αληθινή σύνδεση τριών αξόνων για διάτρηση, αυλακώσεις φρεζαρίσματος, στρογγυλές οπές, οπές ειδικού σχήματος, οπές κλειδιού και καταβόθρες σε μία σύσφιξη.
6. Ένα προαιρετικό πτυσσόμενο τραπέζι εργασίας τριών όψεων επιτρέπει την επεξεργασία του προφίλ σε τρεις όψεις χωρίς επανατοποθέτηση, βελτιώνοντας την απόδοση επεξεργασίας για σύνθετες εξωθήσεις αλουμινίου.
7. Αφού ολοκληρωθεί ο κύκλος κοπής, οι λεπίδες ανασύρονται, οι σφιγκτήρες απελευθερώνονται και το επεξεργασμένο προφίλ αφαιρείται.

Κατασκευαστής & Εγγύηση

Η Shandong Lebulang Precision Machinery Co., Ltd., που λειτουργεί ως Lebulang Machine, παράγει εξοπλισμό επεξεργασίας αλουμινίου στο εργοστάσιό της Jinan της Κίνας από το 1996.Πριόνι εγκοπής κουρτινών βαρέως τύπουπαρέχεται απευθείας από το εργοστάσιο με πιστοποίηση CE και ISO. Για την κύρια κατασκευή ισχύει εγγύηση 12 μηνών. Περιλαμβάνονται απομακρυσμένη τεχνική υποστήριξη, βίντεο εκπαίδευσης λειτουργίας και ένα αγγλικό εγχειρίδιο. Επιτόπου εκπαίδευση και θέση σε λειτουργία μπορεί να κανονιστεί με επιπλέον κόστος. Ανταλλακτικά όπως λεπίδες πριονιού, πνευματικά στεγανοποιητικά και εξαρτήματα οδηγών διατίθενται για αποστολή.

FAQ

Ε1: Ποιο είναι το μέγιστο μέγεθος προφίλ που μπορεί να επεξεργαστεί αυτό το μηχάνημα;

A: Το τυπικό μοντέλο χειρίζεται προφίλ έως 300×250 mm με μέγιστο βάθος κοπής 175 mm. Προσαρμοσμένες διαμορφώσεις για μεγαλύτερα τμήματα έως 350×300 mm είναι διαθέσιμες κατόπιν αιτήματος.

Ε2: Μπορεί να κόψει γωνίες εκτός από ±45°;

Α: Το τυπικό μοντέλο υποστηρίζει αυθαίρετη γωνιακή κοπή εντός ±45° και στις δύο πλευρές. Μια προαιρετική έκδοση CNC επεκτείνει το εύρος σε ±90° για πιο σύνθετες γεωμετρίες προφίλ.

Ε3: Ποια είναι η ακρίβεια επεξεργασίας;

Α: Η ακρίβεια τοποθέτησης καθορίζεται στα ±0,1 mm, με επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,05 mm υπό σταθερές συνθήκες λειτουργίας.

Ε4: Παρέχετε εξυπηρέτηση μετά την πώληση και εκπαίδευση;

Α: Παρέχεται δωρεάν ηλεκτρονική εκπαίδευση λειτουργίας και απομακρυσμένη τεχνική υποστήριξη. Η επιτόπια εκπαίδευση και εγκατάσταση μπορούν να κανονιστούν χωριστά. Ισχύει εγγύηση 12 μηνών, με διαθέσιμη τεχνική υποστήριξη εφ' όρου ζωής.

Q5: Είναι το μηχάνημα κατάλληλο για μαζική παραγωγή;

Α: Το σύστημα σύγχρονης κοπής διπλής λεπίδας, πνευματικής σύσφιξης και ελεγχόμενης τροφοδοσίας έχουν σχεδιαστεί για συνεχή παραγωγή σε εγκαταστάσεις κατασκευής τοίχων κουρτινών. Η μηνιαία παραγωγική ικανότητα από το εργοστάσιο είναι περίπου 50 σετ.
