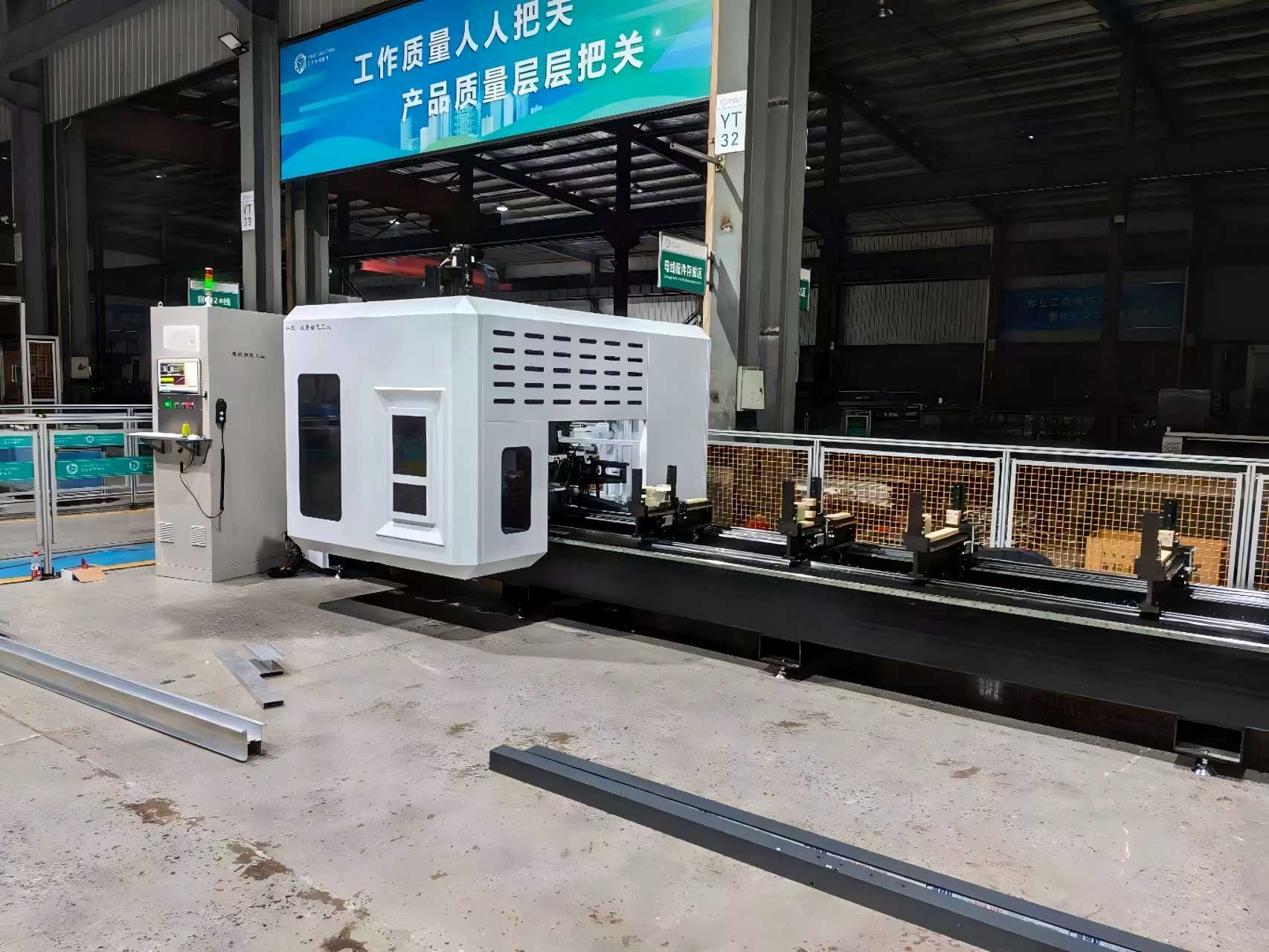

Κέντρο κατεργασίας Gantry 5 αξόνων υψηλής ακρίβειας για εξαρτήματα τοίχου κουρτινών

Περίληψη προϊόντος

Το High-Axis Machining Gantry 5-Axis Machining Center for Curtain Wall είναι σχεδιασμένο να μετατρέπει πολύπλοκα αρχιτεκτονικά σχέδια σε εξαρτήματα προσόψεων ακριβείας. Με την ενσωμάτωση του προγραμματισμού CAD/CAM με την περιστροφική φρέζα με άξονα A/C, το μηχάνημα επεξεργάζεται προφίλ αλουμινίου μεγάλου μεγέθους, ενοποιημένα πάνελ και χαλύβδινα κουφώματα κουρτινών σε μια ενιαία διάταξη. Η βαρέως τύπου δομή σκελετού του εξασφαλίζει μακροπρόθεσμη σταθερότητα και ακρίβεια τοποθέτησης ±0,05 mm, ενώ ο αυτόματος εναλλάκτης εργαλείων (ATC) επιτρέπει τη συνεχή φρεζάρισμα, τρύπημα, τρύπημα και κοπή. Σχεδιασμένο για σύγχρονη κατασκευή προσόψεων, εξαλείφει την επαναλαμβανόμενη σύσφιξη, μειώνει το κόστος εργασίας και προσφέρει ανώτερη ποιότητα επιφάνειας για πολύπλοκες γεωμετρίες.

Βασικά Χαρακτηριστικά

•


  Ταυτόχρονη μηχανική κατεργασία 5 αξόνων για σύνθετες γεωμετρίες προσόψεων και τρισδιάστατα περιγράμματα

  Δομή γερανογέφυρας βαρέως τύπου για υψηλή ακαμψία και απόσβεση κραδασμών

  Περιοχή κατεργασίας μεγάλου μεγέθους που υποστηρίζει υπερμεγέθη πάνελ κουρτινών τοίχων

  Ηλεκτρικός άξονας υψηλής ταχύτητας βελτιστοποιημένος για προφίλ αλουμινίου και χάλυβα

  Automatic Tool Changer (ATC) για συνεχή κατεργασία

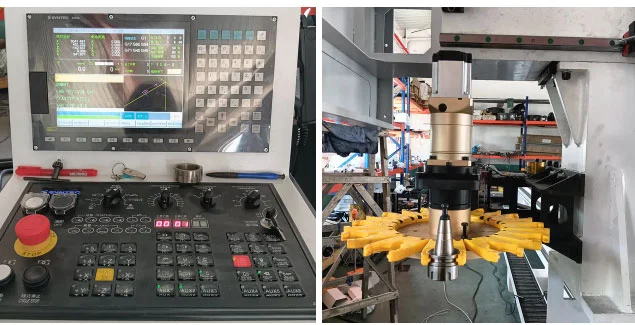

  Προηγμένο σύστημα ελέγχου CNC συμβατό με το κύριο λογισμικό CAD/CAM

  Προσαρμόσιμη διαμόρφωση για ενιαία και αρθρωτή παραγωγή κουρτινών

  Πιστοποιημένο CE με παγκόσμια υποστήριξη μετά την πώληση




Τεχνικές Προδιαγραφές

Πώς λειτουργεί

. Προγραμματισμός CAD / CAM

Τα αρχιτεκτονικά σχέδια τοίχου κουρτινών δημιουργούνται σε λογισμικό CAD και μετατρέπονται σε διαδρομές εργαλείων CNC μέσω CAM. Το σύστημα υπολογίζει τις βέλτιστες γωνίες κοπής, τις τροχιές των εργαλείων και τις ακολουθίες κατεργασίας για πολύπλοκες γεωμετρίες προσόψεων.

2. Σύσφιξη τεμαχίου εργασίας

Τα μακριά προφίλ τοίχου από αλουμίνιο ή χάλυβα, καθώς και τα μεγάλα πάνελ πρόσοψης, στερεώνονται με ασφάλεια στο ελεγχόμενο με CNC τραπέζι εργασίας χρησιμοποιώντας προσαρμοστικούς πνευματικούς σφιγκτήρες που αποφεύγουν τις περιοχές κατεργασίας και αποτρέπουν την παραμόρφωση.

3. Κίνηση Gantry (Άξονες X / Y / Z)

Η γέφυρα τύπου γέφυρας κινείται κατά μήκος του άξονα Χ (μήκος), ενώ η κεφαλή μηχανικής κατεργασίας ταξιδεύει κατά μήκος του άξονα Υ (πλάτος) και του άξονα Ζ (ύψος). Αυτή η σειρά ταξιδιού μεγάλου μεγέθους υποστηρίζει την αδιάλειπτη κατεργασία εξαρτημάτων τοίχου κουρτινών πλήρους μεγέθους.

4. Ταυτόχρονη μηχανική κατεργασία 5 αξόνων (άξονες A/C)

Εκτός από τη γραμμική κίνηση, η κεφαλή της ατράκτου γέρνει μέσω του άξονα Α και περιστρέφεται μέσω του άξονα C, επιτρέποντας άλεση σύνθετης γωνίας, κατεργασία με αυλάκι αποστράγγισης και τρισδιάστατη κοπή περιγράμματος χωρίς να αφαιρέσετε το τεμάχιο εργασίας.

5. Αυτόματη αλλαγή εργαλείου (ATC)

Τα τρυπάνια, οι μύλοι, οι βρύσες και οι λεπίδες πριονιού αποθηκεύονται στο γεμιστήρα εργαλείων. Το ATC ανταλλάσσει τα εργαλεία αυτόματα κατά τη διάρκεια του κύκλου, επιτρέποντας την πλήρη μηχανική κατεργασία υαλοπινάκων, τραβέρσες και πάνελ σε μία λειτουργία.

6. Έξοδος ακριβείας

Η μέτρηση κατά τη διαδικασία και η αντιστάθμιση σε πραγματικό χρόνο εξασφαλίζουν ακρίβεια διαστάσεων. Τα τελικά εξαρτήματα κουρτινότοιχου είναι έτοιμα για συναρμολόγηση, με καθαρές άκρες, ακριβείς θέσεις οπών και πολύπλοκα τρισδιάστατα προφίλ.

Ροή διαδικασίας:

Μοντέλο CAD → Διαδρομή εργαλείων CAM → Σύσφιξη → Κίνηση Gantry X/Y/Z → Κλίση άξονα A/C → Φρέζα / Διάτρηση / Τρύπημα → Τελειωμένο εξάρτημα τοίχου κουρτινών

Κύριο Πεδίο Εφαρμογής

Τυπικές εφαρμογές για το5-Axis Gantry Machining Center for Curtain Wallσυμπεριλαμβάνω:

1. Πολυώροφα κτίρια ενοποιημένα κουφώματα κουρτινών αλουμινίου
2. Διέλαση γυάλινης πρόσοψης κρυφού πλαισίου και εκτεθειμένου πλαισίου
3. Γωνιακές αρθρώσεις κουρτινόξυλων και προφίλ πρόσοψης ειδικού σχήματος
4. Χώρος ηλιοθεραπείας, φεγγίτης και μεγάλα προφίλ αλουμινίου και κουφωμάτων
5. Βάσεις στήριξης αλουμινίου με γυάλινη κουρτίνα με αιχμή
6. Βιομηχανική πρόσοψη αλουμινίου και διακοσμητικά χαλύβδινα προφίλ τοίχου
7. Ελαφριά προφίλ αλουμινίου για την αεροδιαστημική (συμβατά μεταξύ των βιομηχανιών)

Κατάλληλες πρώτες ύλες: κράμα αλουμινίου 6063, κοίλες εξωθήσεις, συμπαγές αλουμίνιο, χάλυβας λεπτού τοιχώματος, αρχιτεκτονικά προφίλ PVC.

Συχνές Ερωτήσεις

1. Ποια υλικά μπορεί να επεξεργαστεί αυτό το μηχάνημα;

Είναι βελτιστοποιημένο για προφίλ τοίχου κουρτινών αλουμινίου και υποστηρίζει επίσης χάλυβα και σύνθετα υλικά πρόσοψης.

2. Είναι αυτό το μηχάνημα κατάλληλο για ενιαίους τοίχους κουρτινών;

Ναί. Το μεγάλο άνοιγμα σκελετού και η ικανότητα 5 αξόνων το καθιστούν ιδανικό για ενοποιημένα και αρθρωτά συστήματα προσόψεων.

3. Μπορεί η περιοχή κατεργασίας να προσαρμοστεί;

Ναί. Η διαδρομή X / Y / Z και το πλάτος του σκελετού μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου.

4. Ποια συστήματα ελέγχου υποστηρίζονται;

Οι βασικές επιλογές περιλαμβάνουν τα Siemens, Fanuc και OSAI, όλα συμβατά με το mainstream λογισμικό CAD/CAM.

5. Υποστηρίζει το μηχάνημα αυτόματες γραμμές παραγωγής;

Ναί. Μπορεί να ενσωματωθεί με αυτόματα συστήματα φόρτωσης και εκφόρτωσης για συνεχή παραγωγή.

Γιατί να επιλέξετε αυτό το μηχάνημα

Αποτελεσματικότητα μίας εγκατάστασης – Χωρίς επαναλαμβανόμενη σύσφιξη, λιγότερα σφάλματα γωνίας

Precision for Architectural Standards – Ακρίβεια ±0,05mm για ορατές επιφάνειες πρόσοψης

Κλιμακόμενη Παραγωγή – Κατάλληλη τόσο για προσαρμογή σε μικρές παρτίδες όσο και για μαζική παραγωγή

Παγκόσμια Συμμόρφωση – Πιστοποίηση CE και σχεδιασμένη για διεθνή έργα
