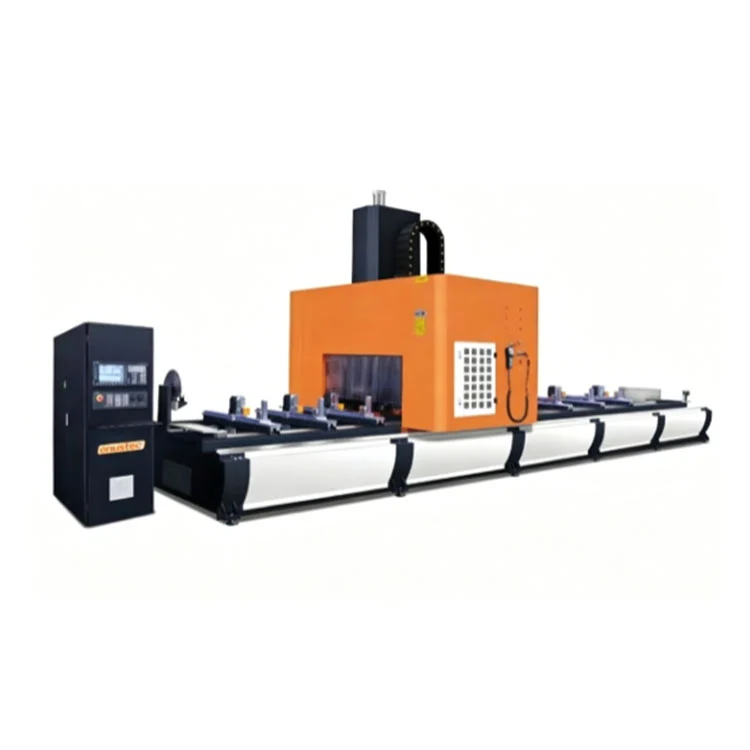

5-Axis Gantry Machining Center for Curtain Wall

Κατασκευάζεται από την Lebulang Machine στο εργοστάσιό της Jinan, Κίνα — σε λειτουργία από το 1996 — το5-Axis Gantry Machining Center for Curtain Wallκατέχει πιστοποίηση CE και ISO 9001 και παρέχεται απευθείας από το εργοστάσιο με υποστήριξη OEM/ODM. Αυτό το κέντρο CNC 5 αξόνων με κινούμενη γέφυρα επεξεργάζεται μακριές προφίλ κουρτινών αλουμινίου με ένα μόνο σύσφιξη, εκτελώντας φρεζάρισμα, διάτρηση, πριόνισμα και χτύπημα σε πολλές επιφάνειες. Ένας άξονας HSD υψηλής ταχύτητας (12kW ή 15kW, έως 18000rpm) και ένας γεμιστήρας 12 εργαλείων συν ένα ειδικό σταθμό λεπίδας πριονιού (max400mm) επιτρέπουν τις αυτόματες αλλαγές εργαλείων. Ο έλεγχος 5 αξόνων Siemens 828D ή OSAI παρέχει RTCP, κατεργασία εκκρεμούς και αυτόματη μέτρηση εργαλείων. Η τυπική διαδρομή άξονα Χ είναι 6500 mm, επεκτάσιμη στα 9400 mm.

Βασικά Χαρακτηριστικά

• Ταυτόχρονη μηχανική κατεργασία 5 αξόνων:Οι άξονες X, Y, Z, A και C συνεργάζονται υπό το RTCP για να διατηρήσουν την άκρη του εργαλείου με ακρίβεια στη διαδρομή. Μία ρύθμιση φτάνει τις πέντε όψεις και το τέλος του προφίλ, εξαλείφοντας την επισκευή.
• Χωρητικότητα μεγάλου προφίλ:Διαδρομή άξονα Χ έως 6500 mm ως στάνταρ (7000 mm ή 9400 mm προαιρετικά) χειρίζεται εξώθηση τοίχου κουρτινών πλήρους μήκους χωρίς αλλαγή θέσης.

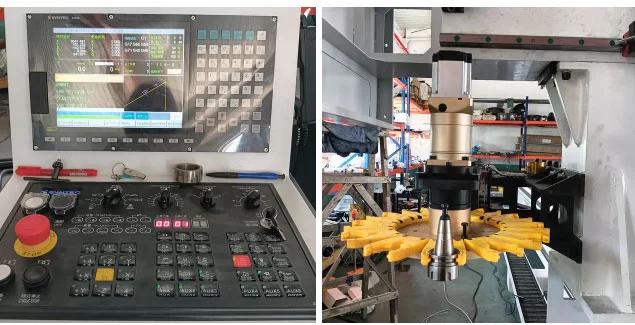

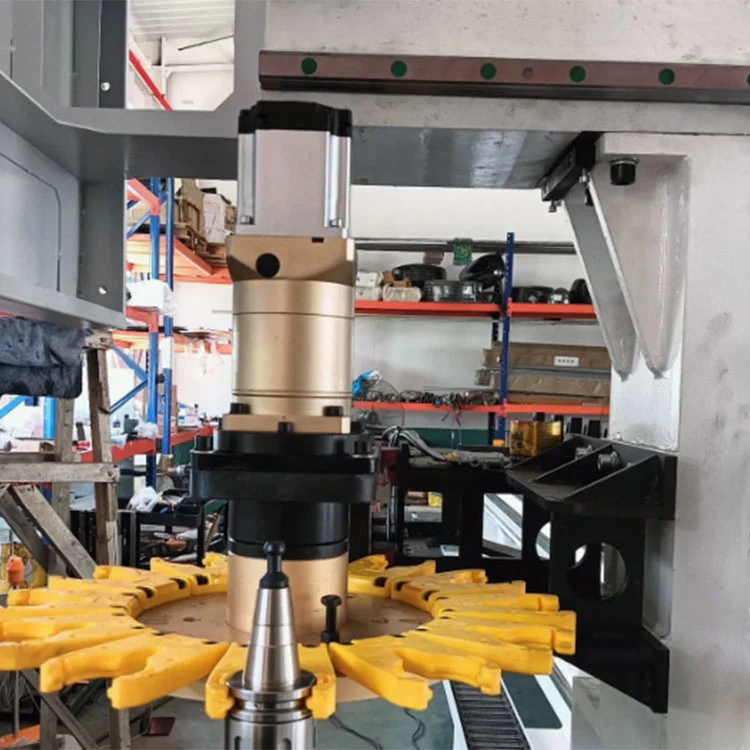

• Ενσωματωμένο πριόνισμα και φρεζάρισμα:Ένας γεμιστήρας εργαλείων με 12 θέσεις και ένα παρακείμενο σταθμό λεπίδας πριονιού (Φ400 mm) αλλάζει αυτόματα μεταξύ ακραίων μύλους, τρυπάνια, βρύσες και ένα κυκλικό πριόνι για κοπή σε μήκος και εγκοπή σε ένα πρόγραμμα.
• Άξονας HSD:Αερόψυκτος κινητήρας 12kW ή 15kW αποδίδει ταχύτητες από 0 έως 18000rpm, κατάλληλος για κράματα αλουμινίου και προφίλ χάλυβα λεπτού τοιχώματος.
• Ακρίβεια και επαναληψιμότητα:Οι γραμμικοί οδηγοί και οι σφαιρικές βίδες με σερβοκινητήρα δίνουν τοποθέτηση ±0,01 mm και επαναληψιμότητα ±0,005 mm, ανταποκρινόμενη στις αυστηρές ανοχές αρμών που απαιτούνται σε ενιαίους τοίχους κουρτινών.
• Λειτουργία εκκρεμούς:Το χειριστήριο υποστηρίζει τη λειτουργία εκκρεμούς — κατεργασία ενός τεμαχίου εργασίας ενώ ο χειριστής φορτώνει ένα άλλο σε ξεχωριστή ζώνη στερέωσης, μειώνοντας τον χρόνο αδράνειας.

Τεχνικές Προδιαγραφές

Πώς λειτουργεί

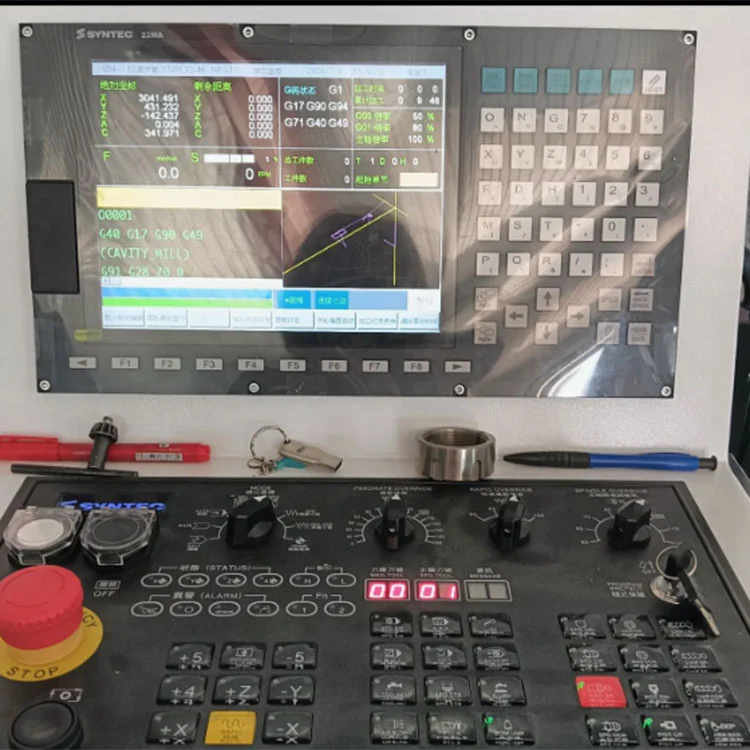

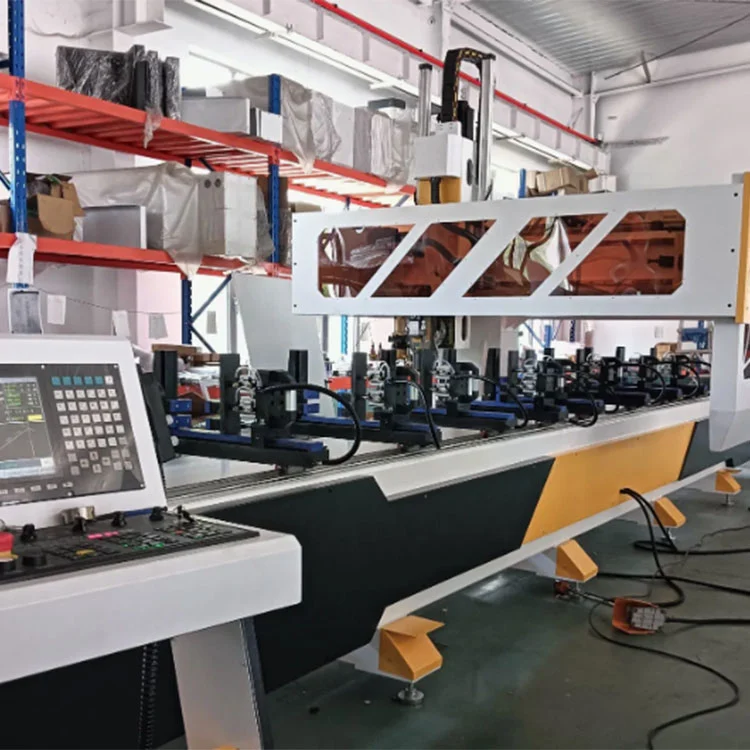

Ο5-Axis Gantry Machining Center for Curtain Wallλειτουργεί με ένα κινούμενο σκελετό πάνω από ένα σταθερό τραπέζι εργασίας. Ο χειριστής τοποθετεί την εξώθηση αλουμινίου στο τραπέζι και ενεργοποιεί την πνευματική ή υδραυλική σύσφιξη. Ένα προ-γραμμένο πρόγραμμα G-code φορτώνεται μέσω του ελέγχου Siemens ή OSAI. Η γέφυρα κινείται κατά μήκος του άξονα Χ στην πρώτη θέση κατεργασίας και η κεφαλή 5 αξόνων παραδίδει τον άξονα στην απαιτούμενη γωνία. Το RTCP αντισταθμίζει αυτόματα τις μετατοπίσεις μήκους εργαλείου κατά τη διάρκεια περιστροφικών κινήσεων, έτσι η άκρη του εργαλείου ακολουθεί με ακρίβεια την προγραμματισμένη διαδρομή. Λειτουργίες όπως διάτρηση, φρεζάρισμα, τρύπημα και πριόνισμα εκτελούνται σε πολλαπλές επιφάνειες χωρίς να αφαιρεθεί το προφίλ. Όταν μια ακολουθία κατεργασίας τελειώνει σε μια ζώνη, η γέφυρα ταξιδεύει στην επόμενη ή το μηχάνημα εισέρχεται σε λειτουργία εκκρεμούς, επιτρέποντας στον χειριστή να ξεφορτώσει ένα έτοιμο μέρος και να φορτώσει ένα νέο ενώ η μηχανική κατεργασία συνεχίζεται στο διπλανό εξάρτημα. Τα τσιπ αφαιρούνται από έναν ενσωματωμένο μεταφορέα.

Κύριο Πεδίο Εφαρμογής

Τυπικές εφαρμογές για το5-Axis Gantry Machining Center for Curtain Wallσυμπεριλαμβάνω:

1. Πολυώροφα κτίρια ενοποιημένα κουφώματα κουρτινών αλουμινίου
2. Διέλαση γυάλινης πρόσοψης κρυφού πλαισίου και εκτεθειμένου πλαισίου
3. Γωνιακές αρθρώσεις κουρτινόξυλων και προφίλ πρόσοψης ειδικού σχήματος
4. Χώρος ηλιοθεραπείας, φεγγίτης και μεγάλα προφίλ αλουμινίου και κουφωμάτων
5. Βάσεις στήριξης αλουμινίου με γυάλινη κουρτίνα με αιχμή
6. Βιομηχανική πρόσοψη αλουμινίου και διακοσμητικά χαλύβδινα προφίλ τοίχου
7. Ελαφριά προφίλ αλουμινίου της αεροδιαστημικής (συμβατά μεταξύ των βιομηχανιών)

Κατάλληλες πρώτες ύλες: κράμα αλουμινίου 6063, κοίλες εξωθήσεις, συμπαγές αλουμίνιο, χάλυβας λεπτού τοιχώματος, αρχιτεκτονικά προφίλ PVC.

FAQ

Ε: Πώς να χρησιμοποιήσετε το μηχάνημά σας;

Α: Κάθε μηχάνημα υποβάλλεται σε εργοστασιακή δοκιμή και προσαρμογή πριν από την αποστολή. Παρέχεται ένα πλήρες εγχειρίδιο βίντεο και γραπτή τεκμηρίωση. Η απομακρυσμένη υποστήριξη είναι επίσης διαθέσιμη για ερωτήσεις ρύθμισης και αντιμετώπιση προβλημάτων.

Ε: Ποιος είναι ο χρόνος παράδοσης;

Α: Η παραγωγή διαρκεί συνήθως 15-25 εργάσιμες ημέρες μετά τη λήψη της πληρωμής κατάθεσης.

Ε: Ποιοι είναι οι όροι πληρωμής;

A: T/T 30% κατάθεση κατά την επιβεβαίωση της παραγγελίας, με το υπόλοιπο 70% να οφείλεται πριν από την αποστολή.

Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α: Η Lebulang Machine είναι κατασκευαστής με δική της μονάδα παραγωγής στο Jinan της Κίνας. Προμηθεύουμε επίσης συμπληρωματικό εξοπλισμό για πόρτες και παράθυρα για εξυπηρέτηση μιας στάσης.

Ε: Πώς είναι η χωρητικότητά σας στο εργαστήριό σας;

Α: Η ετήσια παραγωγική μας ικανότητα υπερβαίνει τα 800 τεμάχια μηχανημάτων.
