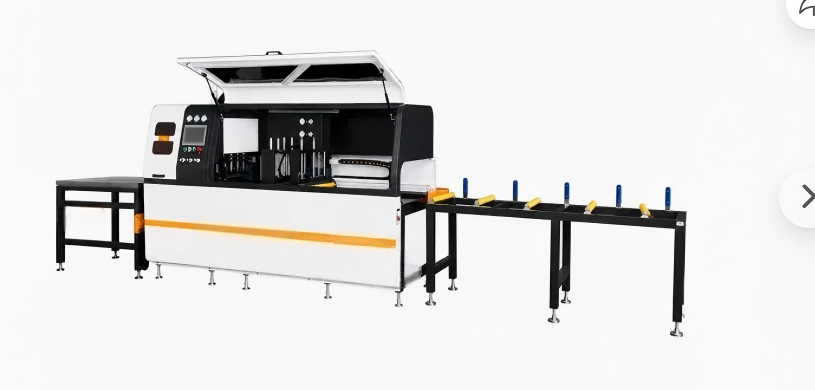

Δισκοπρίονο CNC υψηλής ακρίβειας για βιομηχανικά προφίλ αλουμινίου

Τεχνικές Προδιαγραφές

Πώς λειτουργεί το πριόνι

ΟΔισκοπρίονο CNC για βιομηχανικά προφίλ αλουμινίουλειτουργεί με έναν άξονα τροφοδοσίας με σερβομηχανισμό που τοποθετεί το προφίλ κάτω από τη λεπίδα του πριονιού σύμφωνα με το μήκος που εισάγεται στην οθόνη αφής. Ο χειριστής φορτώνει την εξώθηση αλουμινίου στο τραπέζι με ρολό εισόδου, επιλέγει το πρόγραμμα κοπής από τη μνήμη ή εισάγει νέες διαστάσεις και ξεκινά τον κύκλο. Οι πνευματικοί σφιγκτήρες εμπλέκονται τόσο από κάθετη όσο και από οριζόντια κατεύθυνση για να συγκρατούν το προφίλ απέναντι στα στοπ αναφοράς. Η κεφαλή του πριονιού, εξοπλισμένη με έναν κύλινδρο απόσβεσης αερίου-υγρού, κατεβαίνει μέσω του υλικού με ελεγχόμενο ρυθμό τροφοδοσίας για να δημιουργήσει μια τετράγωνη κοπή χωρίς γρέζια. Ένα ψεκασμένο υγρό κοπής ψύχει τη λεπίδα και το τεμάχιο εργασίας κατά τη διάρκεια της κοπής. Αφού ανασυρθεί η λεπίδα, οι σφιγκτήρες απελευθερώνονται και η τροφοδοσία σερβομηχανισμού προωθεί το προφίλ στην επόμενη θέση κοπής. Η τυπική διαμόρφωση κόβει στις 90° και ±45°. Με την προαιρετική μονάδα γωνίας CNC, η κεφαλή του πριονιού περιστρέφεται σε οποιαδήποτε γωνία μεταξύ 22,5° και 157,5° υπό τον έλεγχο του προγράμματος.

Βασικά Χαρακτηριστικά

Ακρίβεια κοπής ±0,1 mm – Η τροφοδοσία με σερβο-ελεγχόμενο εξασφαλίζει εξαιρετική επαναληψιμότητα.

Πλήρως αυτόματος κύκλος – Ενσωματωμένη αυτόματη φόρτωση, σύσφιξη, κοπή και εκφόρτωση.

Πλαίσιο βαρέως τύπου – Η συγκολλημένη χαλύβδινη δομή με ανακούφιση από καταπονήσεις μειώνει τους κραδασμούς και παρατείνει τη διάρκεια ζωής της λεπίδας.

Κοπή χωρίς γρέζια – Η βελτιστοποιημένη ταχύτητα λεπίδας και το σύστημα ψύξης με ομίχλη ελαχιστοποιούν τη μετα-επεξεργασία.

Ευέλικτη γωνιακή κοπή – Τυπική 45° / 90°; προσαρμοσμένες γωνίες διαθέσιμες κατόπιν αιτήματος.

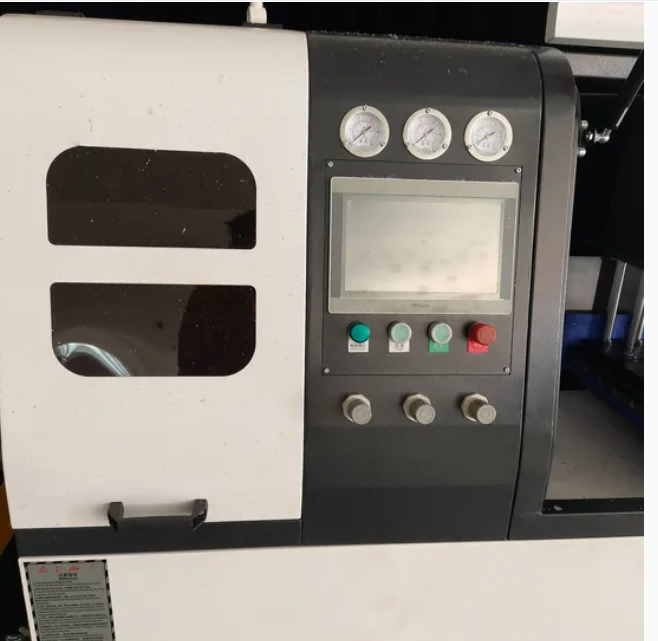

Φιλική προς το χρήστη διεπαφή CNC – Διαισθητική οθόνη αφής HMI για γρήγορη εγκατάσταση και ελάχιστη εκπαίδευση.

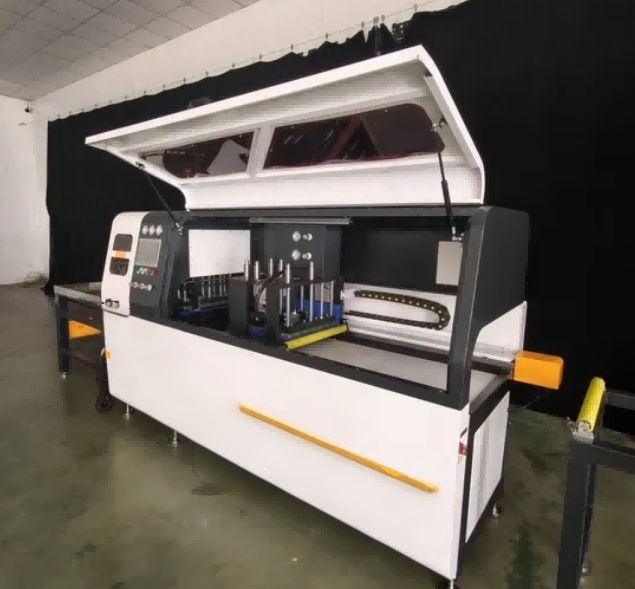

Safety First – Πλήρως κλειστή προστασία με κλειδώματα ασφαλείας και ηλεκτρικό ντουλάπι συμβατό με CE

Σενάρια εφαρμογής

Προφίλ παραθύρων και πορτών αλουμινίου

Συστήματα κουρτινών και προσόψεων

Κοπή πλαισίου ηλιακού πάνελ

Βιομηχανικές διελάσεις αλουμινίου

Ανταλλακτικά αλουμινίου σιδηροδρομικών μεταφορών και αυτοκινήτων

Προφίλ επίπλων και ψύκτρας

Δισκοπρίονο CNC για βιομηχανικά προφίλ αλουμινίου Προαιρετικές μονάδες αναβάθμισης

1. Δομή κοπής μηδενικής ουράς (υπολειπόμενη ουρά ≤5 mm, υψηλή χρήση υλικού)
2. Αυτόματη γραμμή μεταφοράς κυλίνδρων φόρτωσης και εκφόρτωσης για προφίλ μήκους 6 μέτρων
3. Μονάδα κοπής αυθαίρετης γωνίας CNC (22,5°--157,5°)
4. Συλλέκτης σκόνης αποθήκευσης τσιπ μεγάλης χωρητικότητας
5. Ενότητα απομακρυσμένης ηλεκτρονικής διάγνωσης και στατιστικών δεδομένων IoT
6. Σύγχρονο εξάρτημα σύσφιξης πολλαπλών τεμαχίων δέσμης
7. Προσαρμοσμένη εκτεταμένη διαδρομή τροφοδοσίας έως 12000 mm

Διαδικασία Εργασίας

Αυτόματη φόρτωση – Τα προφίλ φορτώνονται μέσω κυλινδρικού μεταφορέα ή αυτόματου φορτωτή.

Τοποθέτηση ακριβείας – Η τροφοδοσία με σερβομηχανισμό εξασφαλίζει ακριβές μήκος κοπής.

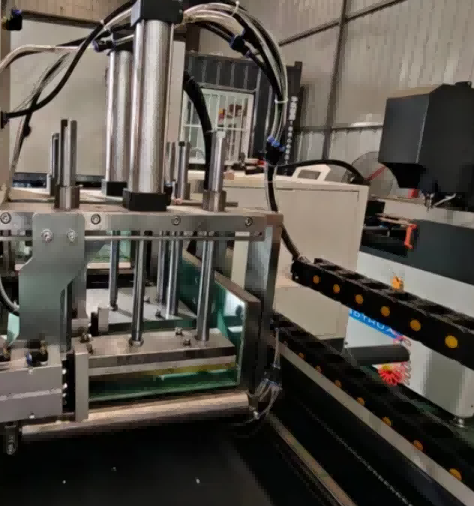

Ασφαλής σύσφιξη – Οι πνευματικοί/υδραυλικοί σφιγκτήρες συγκρατούν σταθερά τα προφίλ.

Κοπή υψηλής ταχύτητας – Η κεφαλή πριονιού ελεγχόμενη με CNC εκτελεί καθαρές, ακριβείς κοπές.

Αφαίρεση και ψύξη τσιπ – Η ενσωματωμένη ψύξη και ο μεταφορέας τσιπ διατηρούν τον χώρο εργασίας καθαρό

FAQ

Τι προφίλ μπορεί να κόψει αυτό το πριόνι CNC;

Α: Είναι σχεδιασμένο για βιομηχανικά προφίλ αλουμινίου, συμπεριλαμβανομένων τμημάτων παραθύρων/πορτών, κουρτινών και ηλιακών κουφωμάτων. Διατίθενται προσαρμοσμένες λύσεις για μεγαλύτερες εξωθήσεις.

Ε2: Είναι το μηχάνημα πλήρως αυτόματο;

Α: Ναι. Υποστηρίζει αυτόματη τροφοδοσία, σύσφιξη, κοπή και εκφόρτωση, απαιτώντας μόνο έναν χειριστή.

Ε3: Μπορεί να κόψει σε γωνίες άλλες από 90°;

Α: Ναι. Τα τυπικά μοντέλα υποστηρίζουν 45° και 90°. Η προσαρμοσμένη γωνιακή κοπή είναι διαθέσιμη κατόπιν αιτήματος.

Ε4: Ποια είναι η ακρίβεια κοπής;

Α: Η ακρίβεια τροφοδοσίας είναι ±0,1 mm, εξασφαλίζοντας υψηλή επαναληψιμότητα για μαζική παραγωγή.
