Δισκοπρίονο CNC για βιομηχανικά προφίλ αλουμινίου

Τεχνικές Προδιαγραφές

Πώς λειτουργεί το πριόνι

ΟΔισκοπρίονο CNC για βιομηχανικά προφίλ αλουμινίουλειτουργεί με έναν άξονα τροφοδοσίας με σερβομηχανισμό που τοποθετεί το προφίλ κάτω από τη λεπίδα του πριονιού σύμφωνα με το μήκος που εισάγεται στην οθόνη αφής. Ο χειριστής φορτώνει την εξώθηση αλουμινίου στο τραπέζι με ρολό εισόδου, επιλέγει το πρόγραμμα κοπής από τη μνήμη ή εισάγει νέες διαστάσεις και ξεκινά τον κύκλο. Οι πνευματικοί σφιγκτήρες εμπλέκονται τόσο από κάθετη όσο και από οριζόντια κατεύθυνση για να συγκρατούν το προφίλ απέναντι στα στοπ αναφοράς. Η κεφαλή του πριονιού, εξοπλισμένη με έναν κύλινδρο απόσβεσης αερίου-υγρού, κατεβαίνει μέσω του υλικού με ελεγχόμενο ρυθμό τροφοδοσίας για να δημιουργήσει μια τετράγωνη κοπή χωρίς γρέζια. Ένα ψεκασμένο υγρό κοπής ψύχει τη λεπίδα και το τεμάχιο εργασίας κατά τη διάρκεια της κοπής. Αφού ανασυρθεί η λεπίδα, οι σφιγκτήρες απελευθερώνονται και η τροφοδοσία σερβομηχανισμού προωθεί το προφίλ στην επόμενη θέση κοπής. Η τυπική διαμόρφωση κόβει στις 90° και ±45°. Με την προαιρετική μονάδα γωνίας CNC, η κεφαλή του πριονιού περιστρέφεται σε οποιαδήποτε γωνία μεταξύ 22,5° και 157,5° υπό τον έλεγχο του προγράμματος.

Βασικά εξαρτήματα

• Άξονας σερβοτροφοδοσίας:Ένας σερβοκινητήρας AC κινεί τη σφαιρική βίδα του άξονα Χ για τοποθέτηση προφίλ. Η ακρίβεια τοποθέτησης είναι ±0,05 mm, με επαναλαμβανόμενη ανοχή κοπής εντός ±0,1 mm. Οι τυπικές λαβές διαδρομής τροφοδοσίας κόβουν μήκη από 350 mm έως 6500 mm.
• Συγκρότημα κεφαλής πριονιού:Ένας κινητήρας 5,5 kW ή 7,5 kW κινεί μια κυκλική λεπίδα καρβιδίου βολφραμίου στις 2800 σ.α.λ. Ο κύλινδρος απόσβεσης αερίου-υγρού ελέγχει την κατακόρυφη ταχύτητα τροφοδοσίας ώστε να ταιριάζει με το πάχος του υλικού και το φορτίο της λεπίδας.
• Πνευματικό σύστημα σύσφιξης:Διπλοί κάθετοι και οριζόντιοι σφιγκτήρες με μαλακές σιαγόνες συγκρατούν το προφίλ στο πίσω φράχτη και στο τραπέζι. Η δύναμη σύσφιξης ρυθμίζεται μέσω του ρυθμιστή πίεσης αέρα που έχει ρυθμιστεί μεταξύ 0,5 και 0,8 MPa.
• Ελεγκτής CNC και οθόνη αφής:Ένα εισαγόμενο PLC σε συνδυασμό με οθόνη αφής πολλών γλωσσών 10 ιντσών χειρίζεται την αποθήκευση προγραμμάτων, την είσοδο μήκους, την επιλογή γωνίας και τον έλεγχο κύκλου. Υποστηρίζεται σύνδεση USB και δικτύου για μεταφορά προγράμματος.

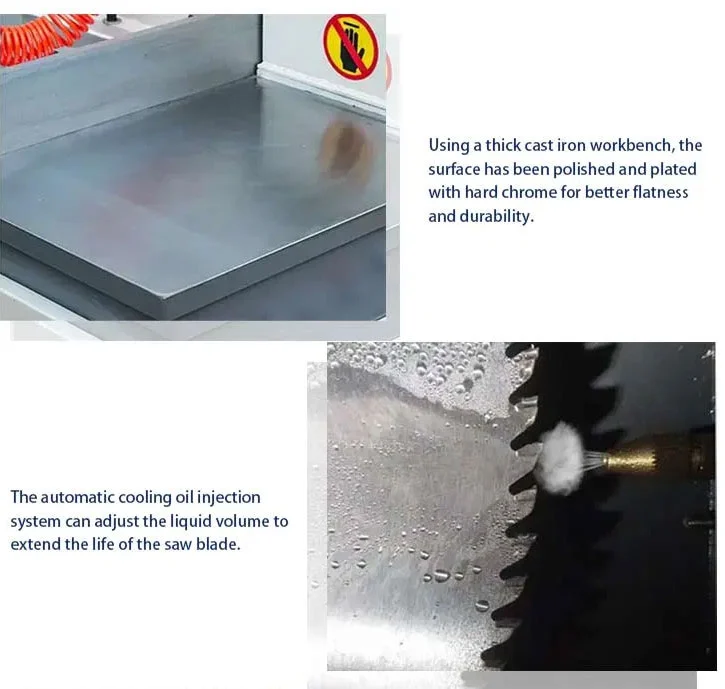

• Σύστημα λίπανσης ψύξης:Ένα αυτόματο σύστημα ψεκασμού υγρού κοπής εφαρμόζει μια ομίχλη λιπαντικού στη λεπίδα και τη ζώνη κοπής. Αυτό μειώνει την τριβή, παρατείνει τη διάρκεια ζωής της λεπίδας και βοηθά στην παραγωγή καθαρής επιφάνειας κοπής.
• Περίβλημα ασφαλείας:Ένα πλήρως κλειστό προστατευτικό λεπίδας καλύπτει την περιοχή κοπής. Ένα κουμπί διακοπής έκτακτης ανάγκης και ένας αισθητήρας προστασίας από σύγκρουση σταματούν το μηχάνημα εάν εντοπιστεί εμπόδιο στη διαδρομή της λεπίδας.

Δισκοπρίονο CNC για Βιομηχανικά Προφίλ Αλουμινίου Βασικά Αξεσουάρ

1. Σύστημα ελέγχου σερβοτροφοδοσίας CNC + οθόνη αφής πολλαπλών γλωσσών 10 ιντσών
2. Εισαγόμενη κυκλική λεπίδα από καρβίδιο βολφραμίου για αλουμίνιο
3. Συγκρότημα κεφαλής πριονιού απόσβεσης αερίου-υγρού
4. Διπλή πνευματική αυτόματη συσκευή σύσφιξης με μαλακές σιαγόνες κατά των γρατσουνιών
5. Αυτόματο σύστημα κυκλοφορίας λίπανσης ψύξης
6. Πλήρως κλειστό προστατευτικό κάλυμμα λεπίδας ασφαλείας
7. Σωλήνας συλλογής σκόνης τσιπ αλουμινίου
8. Κουμπί διακοπής έκτακτης ανάγκης, αισθητήρας προστασίας από σύγκρουση
9. Πλήρες αγγλικό εγχειρίδιο λειτουργίας και συντήρησης, κιτ εργαλείων ανταλλακτικών

Δισκοπρίονο CNC για βιομηχανικά προφίλ αλουμινίου Προαιρετικές μονάδες αναβάθμισης

1. Δομή κοπής μηδενικής ουράς (υπολειπόμενη ουρά ≤5 mm, υψηλή χρήση υλικού)
2. Αυτόματη γραμμή μεταφοράς κυλίνδρων φόρτωσης και εκφόρτωσης για προφίλ μήκους 6 μέτρων
3. Μονάδα κοπής αυθαίρετης γωνίας CNC (22,5°--157,5°)
4. Συλλέκτης σκόνης αποθήκευσης τσιπ μεγάλης χωρητικότητας
5. Ενότητα απομακρυσμένης ηλεκτρονικής διάγνωσης και στατιστικών δεδομένων IoT
6. Σύγχρονο εξάρτημα σύσφιξης πολλαπλών τεμαχίων δέσμης
7. Προσαρμοσμένη εκτεταμένη διαδρομή τροφοδοσίας έως 12000 mm

Πεδίο εφαρμογής

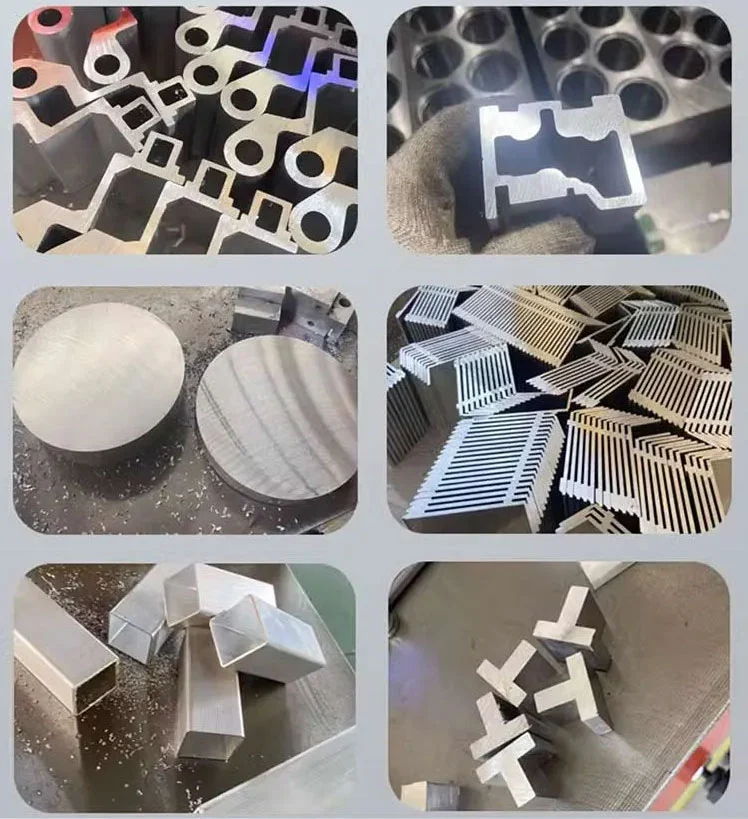

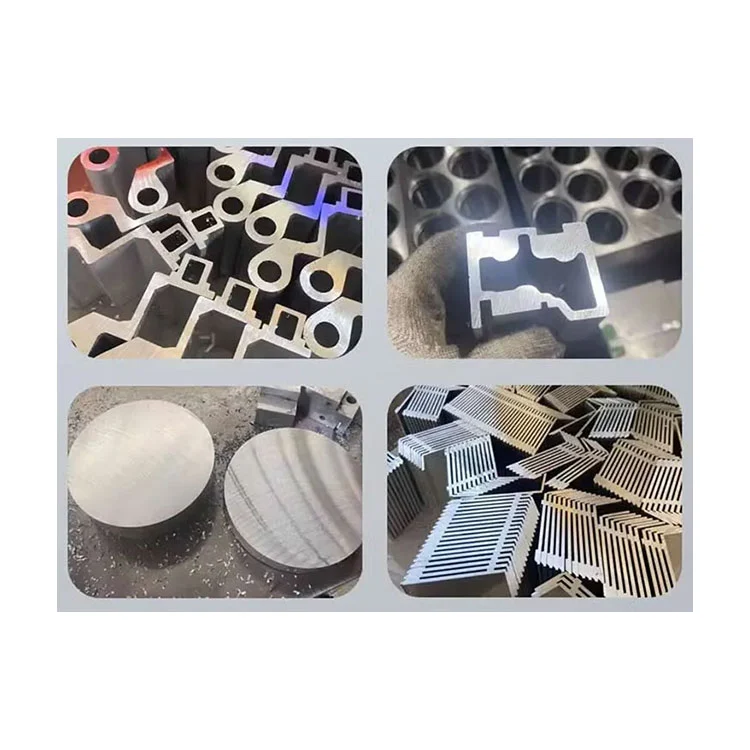

ΟΔισκοπρίονο CNC για βιομηχανικά προφίλ αλουμινίουχρησιμοποιείται σε περιβάλλοντα παραγωγής όπου οι εξωθήσεις αλουμινίου κόβονται κατά μήκος πριν από περαιτέρω κατεργασία ή συναρμολόγηση. Τυπικές χρήσεις περιλαμβάνουν προφίλ κοπής πλαισίων για παράθυρα και πόρτες, υαλοπετάσματα και τραβέρσες τοίχου, δομικά μέλη από βιομηχανικό αλουμίνιο, ράγες στερέωσης ηλιακών πάνελ και αρχιτεκτονικά διακοσμητικά προφίλ. Το πριόνι μπορεί να επεξεργαστεί συμπαγή και κοίλα τμήματα αλουμινίου, προφίλ θερμοδιακοπής και ελαφριές εξωθήσεις χαλκού ή PVC εντός της χωρητικότητας διατομής του. Με την προαιρετική μονάδα αυθαίρετης γωνίας, παράγει επίσης γωνιακές τομές για κουφώματα αετωμάτων, τραπεζοειδή παράθυρα και αρχιτεκτονικά συγκροτήματα πολλαπλών όψεων.

Η υπηρεσία μας

1. Εγγύηση τουλάχιστον ενός έτους από την ημερομηνία θέσης σε λειτουργία.
2. Δωρεάν συνεννόηση πριν, κατά τη διάρκεια και μετά την πώληση.
3. Δωρεάν σχεδιασμός έργου και σχεδιασμός διάταξης.
4. Δωρεάν διόρθωση σφαλμάτων εξοπλισμού μέχρι να λειτουργήσουν όλες οι λειτουργίες όπως καθορίζεται.
5. Δωρεάν συντονισμός των συμφωνιών μεταφοράς μεγάλων αποστάσεων.
6. Δωρεάν εκπαίδευση στη λειτουργία και συντήρηση του εξοπλισμού.
7. Πλήρης εγγύηση ενός έτους και υπηρεσία συντήρησης εφ' όρου ζωής.
