Κέντρο κατεργασίας CNC υψηλής ακαμψίας 3 αξόνων 800 mm | Σκοπός-Κατασκευασμένος για Βιομηχανικές Εξωθήσεις Αλουμινίου

Περίληψη προϊόντος

Το κέντρο κατεργασίας CNC 800 mm είναι ειδικά κατασκευασμένο για βιομηχανικά προφίλ αλουμινίου, τμήματα παραθύρων/πορτών συστήματος, εξώθηση τοίχων κουρτινών και ελαφριά μεταλλικά κουφώματα. Ολοκληρώνει διάτρηση, φρεζάρισμα, σχισμές, λοξοτομή, κούμπωμα και κατεργασία επιφανειών σε μία σύσφιξη — χωρίς χειροκίνητη επανατοποθέτηση μεταξύ των σταθμών, χωρίς συσσωρευμένη ανοχή από επαναλαμβανόμενη στερέωση. Το συμπαγές αποτύπωμα, οι άξονες με σερβομηχανισμό και ο άξονας βελτιστοποιημένος για αλουμίνιο το καθιστούν μια πρακτική αναβάθμιση από αυτόνομες πρέσες τρυπανιών, χειροκίνητους μύλους και αφαίρεση γρεζιών με το χέρι.

Επισκόπηση

Σε αντίθεση με ένα VMC με χαλύβδινη εργασία που έχει τοποθετηθεί εκ των υστέρων για αλουμίνιο, αυτό το μηχάνημα ξεκινά από τη ροή εργασίας προφίλ αλουμινίου: μακρύ απόθεμα, λεπτά τοιχώματα, σφιχτά σχέδια οπών, καθαρές ακραίες επιφάνειες, γρήγορους ρυθμούς τροφοδοσίας. Το ενισχυμένο σώμα του μηχανήματος και το πλαίσιο που ανακουφίζει από την πίεση διατηρούν χαμηλούς κραδασμούς, ενώ ο ηλεκτρικός άξονας υψηλής ταχύτητας αφαιρεί το αλουμίνιο καθαρά χωρίς να καίει το τμήμα ή να αφήνει βαριά γρέζια.

Για εργαστήρια με προφίλ μικρού έως μεσαίου μήκους, βραχίονες υλικού, πλάκες σύνδεσης, κόμβους πλαισίου και εξαρτήματα κουρτινών, η διαδρομή 800 mm είναι το γλυκό σημείο — αρκετό μήκος εργασίας για τα περισσότερα κατασκευασμένα εξαρτήματα, αρκετά μικρό για να κάθεται δίπλα στη γραμμή κοπής και συναρμολόγησης.

Τεχνικές Προδιαγραφές



Βασικά Χαρακτηριστικά

Σχεδίαση 3 αξόνων πρώτου αλουμινίου — βελτιστοποιημένη ταχύτητα άξονα, λογική τροφοδοσίας και εκκένωση τσιπ για εξώθηση 6061 / 6063

Πολλαπλή διεργασία μίας σύσφιξης — τρυπάνι, μύλος, βρύση, πάγκος, λοξότμηση και χάραξη χωρίς να μετακινήσετε το προφίλ

Ανακλινόμενο / περιστρεφόμενο τραπέζι εργασίας (-90° / 0° / +90°) — επάνω και οι δύο πλευρικές όψεις επεξεργασμένες σε μία ενιαία διάταξη

Servo-driven X/Y/Z — σταθερή τοποθέτηση, επαναλαμβανόμενα σχέδια οπών, ομαλό φρεζάρισμα

Ηλεκτρικός άξονας υψηλής ταχύτητας — αερόψυκτες ή υγρόψυκτες επιλογές, ρυθμισμένες για φορτίο τσιπ αλουμινίου

Γραφικός προγραμματισμός CNC — επιλέξτε τύπο οπής/σχισμής, εισαγάγετε διαστάσεις, δημιουργήστε διαδρομή εργαλείου. Εισαγωγή CAD/G-code κατόπιν αιτήματος

Πνευματικοί σφιγκτήρες προφίλ — γρήγορη φόρτωση, ασφαλές κράτημα, ελάχιστη παραμόρφωση σε τμήματα λεπτού τοιχώματος

Ψύξη με ομίχλη / ψεκασμό — διατηρεί τον κόφτη δροσερό, καθαρίζει το μακρύ σκέλος αλουμινίου, προστατεύει επιφάνειες ανοδιωμένες ή επικαλυμμένες με πούδρα

Συμπαγής βιομηχανική κατασκευή — ταιριάζει σε καταστήματα με παράθυρα, εργαστήρια προσόψεων, αυτοματοποιητές κουφωμάτων και επεξεργαστές προφίλ OEM

Δυνατότητες μηχανικής κατεργασίας

Στρογγυλές τρύπες, επιμήκεις τρύπες, κλειδαρότρυπες, τετράγωνες τρύπες, εγκοπές ειδικού σχήματος

Φρέζα και τετραγωνισμός τελικής όψης

Φρέζα με σχισμή, τσέπες με μεντεσέδες, θήκες κλειδαριάς, τρύπες υλικού

Κτύπημα νήματος (προαιρετικό άκαμπτο χτύπημα)

Λοξοτομή, αντιβύθιση, ελαφριά χάραξη

Βαθιές διαμπερείς οπές μέσω κλίσης τραπεζιού

Σύντομη βιομηχανική εξώθηση, πλάκες βραχίονα, ράγες σχισμής T, κόμβοι πλαισίου μηχανής

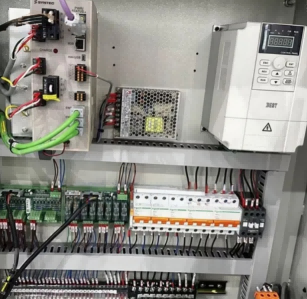

Κέντρο κατεργασίας CNC 800 mm για βιομηχανικά προφίλ αλουμινίου Έξυπνο σύστημα ελέγχου CNC, εύκολη λειτουργία για μη επαγγελματίες

• Ελεγκτής CNC πολυγλωσσικής οθόνης αφής 10 ιντσών (προαιρετικά αγγλικά, ισπανικά, αραβικά, ρωσικά)
• Ενσωματωμένη ειδική βιβλιοθήκη διεργασιών προφίλ αλουμινίου: προαποθηκευμένες παράμετροι για συνδέσμους τοίχου κουρτινών, οπές μεντεσέδων παραθύρου, οπές στερέωσης ηλιακού βραχίονα, κλήση με ένα κλικ
• Υποστήριξη εισαγωγής σχεδίων DXF CAD μέσω μονάδας flash USB, το σύστημα δημιουργεί αυτόματα πρόγραμμα κατεργασίας NC χωρίς πολύπλοκο μη αυτόματο προγραμματισμό
• Προαιρετική μονάδα απομακρυσμένου IoT: online απομακρυσμένος εντοπισμός σφαλμάτων, διάγνωση σφαλμάτων και στατιστικά δεδομένων παραγωγής 24/7

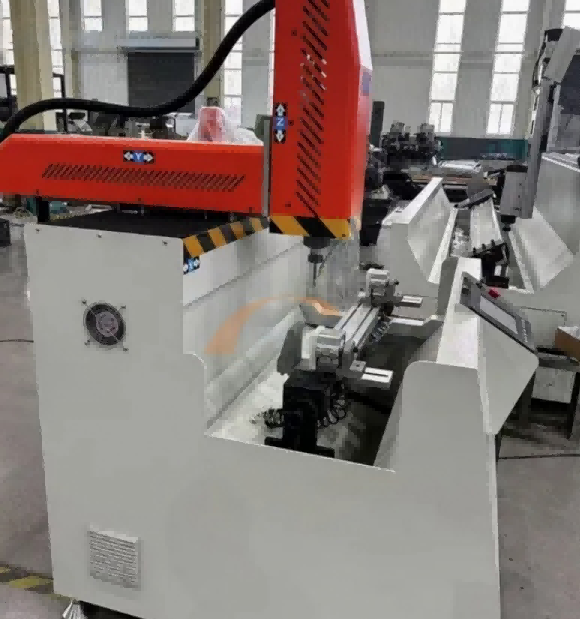

Κέντρο κατεργασίας CNC 800mm για βιομηχανικά προφίλ αλουμινίου

Είμαστε μια κορυφαία επιχείρηση που βρίσκεται στο Jinan της Κίνας, που ειδικεύεται στο σχεδιασμό, την κατασκευή και τη διανομή υψηλής ποιότητας μηχανής πόρτας παραθύρων από αλουμίνιο, μηχανής θυρών παραθύρων UPVC, μηχανής επεξεργασίας γυαλιού. Η εταιρεία μας δεσμεύεται να παρέχει καινοτόμες και εξατομικευμένες λύσεις για να καλύψει τις διαφορετικές ανάγκες του παγκόσμιου πελατολογίου μας.

Προϊόντα και Υπηρεσίες: Προσφέρουμε μια ολοκληρωμένη γκάμα μηχανημάτων που καλύπτουν την κατασκευή κουφωμάτων αλουμινίου και UPVC, καθώς και λύσεων διπλών υαλοπινάκων. Τα προϊόντα μας είναι σχεδιασμένα για ακρίβεια, αποτελεσματικότητα και ανθεκτικότητα, διασφαλίζοντας ότι οι πελάτες μας μπορούν να παράγουν παράθυρα υψηλής ποιότητας που πληρούν τα διεθνή πρότυπα.

Παρουσία στην αγορά: Τα προηγμένα μηχανήματα μας έχουν βρει εκτεταμένες εφαρμογές στη Βόρεια Αμερική, τη Νότια Αμερική, την Ευρώπη, τη Μέση Ανατολή και άλλες περιοχές. Η παγκόσμια παρουσία μας αποτελεί απόδειξη της δέσμευσής μας στην ποιότητα και την ικανοποίηση των πελατών.

Ερευνα και αξιοποίηση: δίνουμε μεγάλη έμφαση στην έρευνα και την ανάπτυξη. Η αφοσιωμένη ομάδα Ε&Α μας εργάζεται ακούραστα για να καινοτομεί και να βελτιώσει τις προσφορές των προϊόντων μας.

Δυνατότητες προσαρμογής:Κατανοώντας ότι κάθε πελάτης έχει μοναδικές απαιτήσεις, προσφέρουμε προσαρμοσμένες λύσεις για την αντιμετώπιση συγκεκριμένων αναγκών παραγωγής.

Γιατί να επιλέξετε αυτό το Κέντρο CNC προφίλ 800 χλστ

Τα περισσότερα καταστήματα δεν χρειάζονται μηχάνημα 6 μέτρων για να ξεκινήσουν την κατεργασία προφίλ αλουμινίου. Χρειάζονται ένα μηχάνημα που είναι ακριβές, εύκολο στον προγραμματισμό, φθηνό στη λειτουργία και δεν μετατρέπει ένα βραχίονα 300 mm σε εργασία 3 σταθμών. Αυτό το κέντρο 800 mm αφαιρεί το βήμα επανατοποθέτησης, συντομεύει την εκπαίδευση του χειριστή και διατηρεί σταθερά τα σχέδια οπών σε όλες τις παρτίδες.

Σε σύγκριση με τη χειροκίνητη μηχανική κατεργασία:

Λιγότερες ρυθμίσεις = λιγότερες στοίβες ανοχής

Ένα πρόγραμμα = επαναλαμβανόμενα μέρη

Μία σύσφιξη = τετράγωνες οπές, ευθυγραμμισμένες εγκοπές, καθαρές ακραίες επιφάνειες

Ένας χειριστής = διάτρηση + φρεζάρισμα + τρύπημα στον ίδιο κύκλο

Έλεγχος & Λογισμικό

Η διεπαφή CNC έχει κατασκευαστεί για εργασίες προφίλ, όχι για μηχανικούς που μιλούν ήδη τον κωδικό G. Οι χειριστές επιλέγουν το χαρακτηριστικό — οπή, σχισμή, τσέπη, νήμα, πέρασμα τελικού μύλου — εισάγουν το μέγεθος και τη θέση και το σύστημα χειρίζεται τη διαδρομή εργαλείων. Για προχωρημένους χρήστες, υποστηρίζονται σχέδια CAD και εισαγωγή G-code και το μηχάνημα μπορεί να ενσωματωθεί με λογισμικό παραθύρου / κουρτίνας ή εξαγωγή δεδομένων ERP κατόπιν αιτήματος.

Εργαλεία & Ψύξη

Το αλουμίνιο θέλει αιχμηρά εργαλεία, σωστή γωνία κλίσης και γρήγορη εκκένωση τσιπ. Το μηχάνημα υποστηρίζει μύλους καρβιδίου, συνδυασμούς τρυπανιών/μύλων, κολάρες κρούσης, μύτες χάραξης και μονάδες λεπίδας πριονιού. Η ψύξη με ομίχλη αποτρέπει τη συγκόλληση με λάσπη στον κόφτη. Η ψύξη πλημμύρας είναι διαθέσιμη για βαρύτερα τμήματα.

Σύσφιξη & Εργασία

Οι πνευματικοί σφιγκτήρες συγκρατούν το προφίλ στο σημείο αναφοράς χωρίς να συνθλίβουν λεπτά τοιχώματα. Οι σταθμοί στερέωσης μπορούν να επανατοποθετηθούν για διαφορετικά ύψη και πλάτη τομών. Διατίθενται προαιρετικές προσαρμοσμένες σιαγόνες για προφίλ συστήματος, τμήματα θερμοδιακοπής και μη τυπικές εξωθήσεις.

Ποιότητα & Ακαμψία

Οι βασικές δομές ανακουφίζονται από το στρες για τη μείωση της μακροπρόθεσμης παραμόρφωσης. Οι γραμμικοί οδηγοί και οι σφαιρικές βίδες επιλέγονται για επαναλαμβανόμενη τοποθέτηση, όχι μόνο για τελική ταχύτητα. Το αποτέλεσμα είναι σταθερή ακρίβεια σε όλες τις παρτίδες - όχι μόνο ένα καλό πρώτο μέρος.

Συσκευασία & Παράδοση

Θήκη από κόντρα πλακέ / ελαστική μεμβράνη + ιμάντες χάλυβα για εξαγωγή

Περιλαμβάνεται εγχειρίδιο λειτουργίας και εκπαιδευτικό βίντεο στα αγγλικά

Καθοδήγηση απομακρυσμένης εγκατάστασης και εκπαίδευση προγράμματος

Υποστηρίζεται όνομα μοντέλου OEM / ODM, χρώμα και ετικέτα

MOQ: 1 σετ

Χρόνος παράδοσης: 10–30 εργάσιμες ημέρες ανάλογα με τη διαμόρφωση

Εξυπηρέτηση μετά την πώληση

12–24 μήνες εγγύηση ανά διαμόρφωση

Απομακρυσμένη τεχνική υποστήριξη εφ' όρου ζωής

Προμήθεια ανταλλακτικών και αναλώσιμων

Διατίθεται επιτόπια υπηρεσία για επιλεγμένες αγορές

Αγγλικά/Κινέζικα/Ισπανικά/Ρωσικά/Αραβικά προαιρετική υποστήριξη

FAQ

Μπορεί να κόψει χάλυβα ή ανοξείδωτο;

Είναι βελτιστοποιημένο για αλουμίνιο και PVC/ελαφριά κράματα. Περιστασιακά λεπτά εξαρτήματα από μαλακό χάλυβα είναι δυνατά με σωστά εργαλεία και μειωμένη τροφοδοσία, αλλά δεν είναι κέντρο κατεργασίας χάλυβα.

Αρκούν τα 800 χιλιοστά για μεγάλα προφίλ κουρτινών;

Για πλήρους μήκους λάστιχα 6 μέτρων, όχι — αυτά χρειάζονται ένα κέντρο προφίλ μακράς διαδρομής. Αλλά για κατεργασμένους κόμβους, ακραίες λεπτομέρειες, βραχίονες και μικρά τμήματα, τα 800 mm είναι ιδανικά.

Μπορεί να πατήσει νήματα;

Ναί. Το άκαμπτο χτύπημα είναι προαιρετικό ανάλογα με το σύστημα ελέγχου και τον άξονα.

Πόσο δύσκολο είναι να μάθεις;

Ένας νέος χειριστής μπορεί να εκτελέσει τυπικές εργασίες οπής/υποδοχής μετά από σύντομη εκπαίδευση βίντεο. Το σύνθετο τρισδιάστατο φρεζάρισμα χρειάζεται εμπειρία CAD/CAM.

Υποστηρίζετε προσαρμοσμένα φωτιστικά;

Ναί. Αποστολή προφίλ διατομής, σχέδιο οπής και μέγεθος παρτίδας. προτείνουμε σφιγκτήρες, εργαλεία και διάταξη κύκλου.
