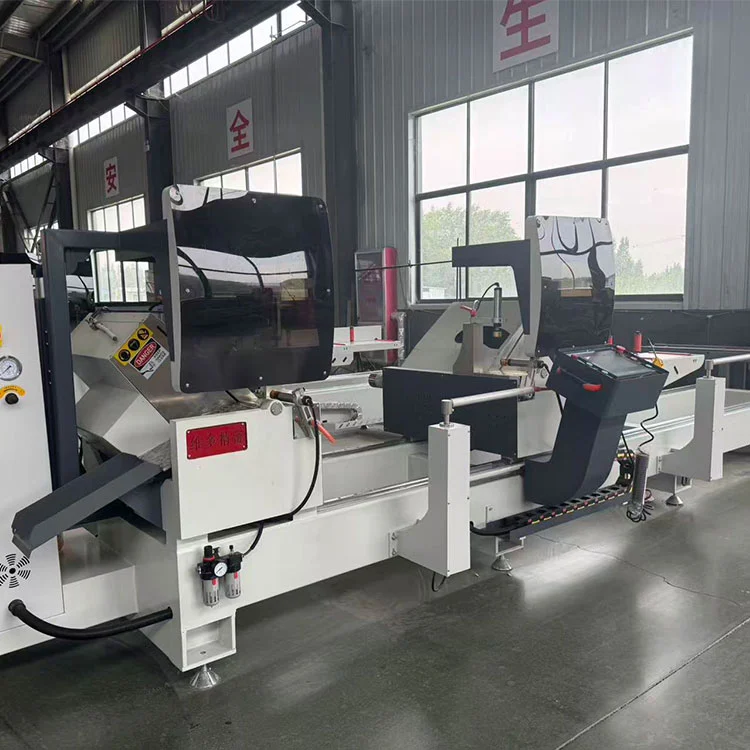

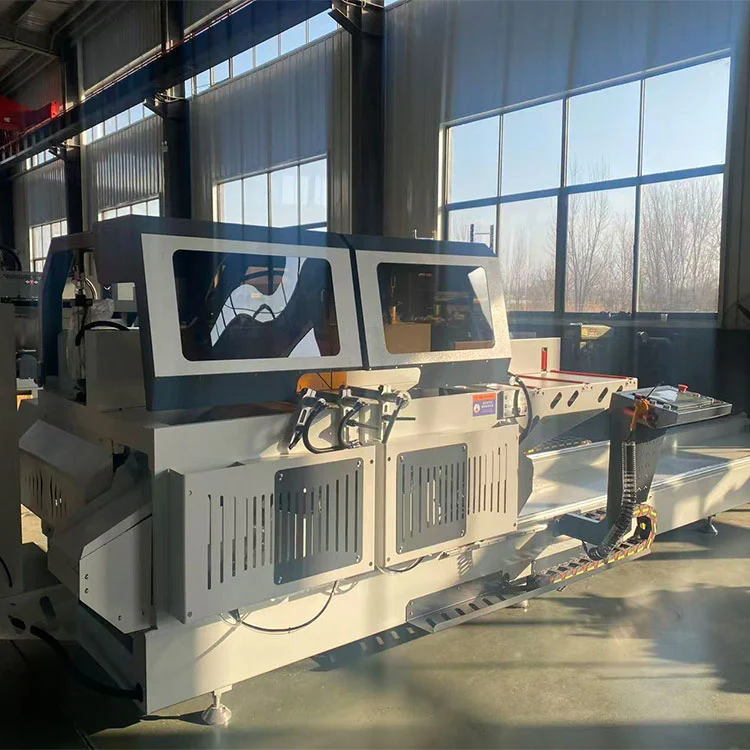

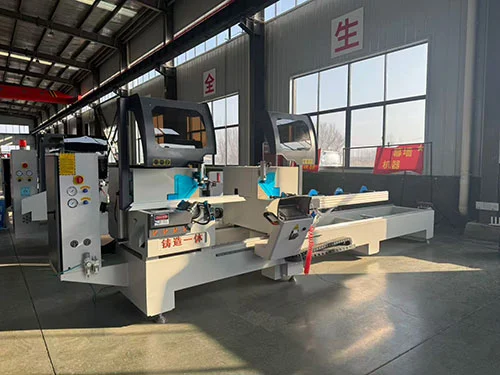

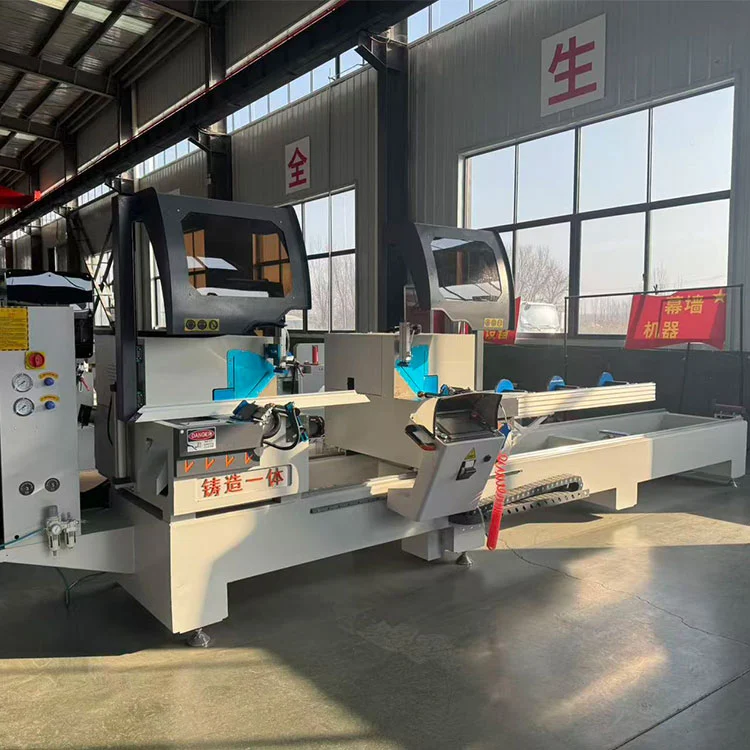

Ημιαυτόματη μηχανή κοπής προφίλ αλουμινίου διπλής κεφαλής Miter Saw

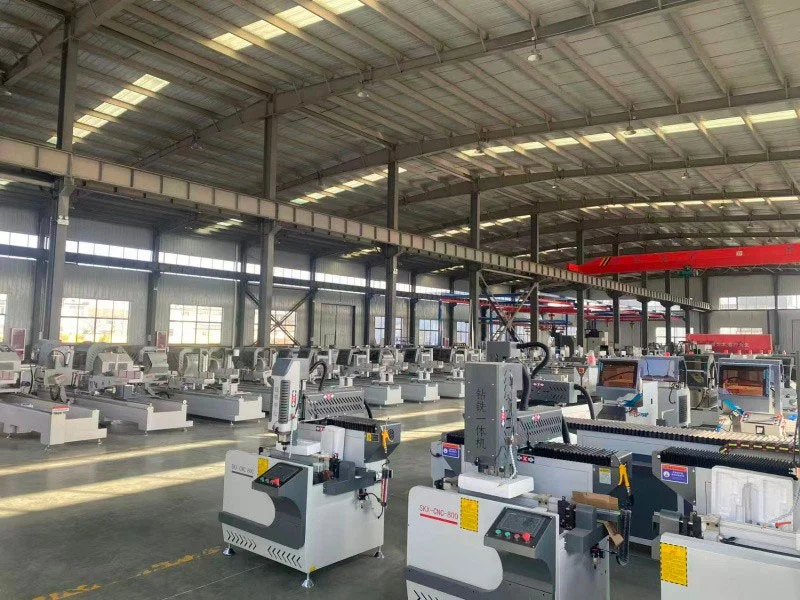

Η Shandong Lebulang Precision Machinery Co., Ltd., που λειτουργεί με την επωνυμία Lebulang Machine, κατασκευάζει εξοπλισμό επεξεργασίας αλουμινίου και PVC στο εργοστάσιό της Jinan της Κίνας από το 1996. Αυτό το ημιαυτόματο φαλτσοπρίονο διπλής κεφαλής κόβει προφίλ αλουμινίου για παράθυρα, πόρτες, τοίχους κουρτινών και βιομηχανικά κουφώματα. Χειρίζεται προφίλ έως 350 mm πλάτος και 150 mm ύψος, με οριζόντιες γωνίες κοπής από 45° έως 135° και κάθετες γωνίες από 45° έως 90°. Δύο κινητήρες 4 kW κινούν τις λεπίδες του πριονιού στις 2800 σ.α.λ. και η δεξιά κεφαλή κινείται σε γραμμικούς οδηγούς με κιβώτιο ταχυτήτων με οδοντωτό τροχό για τοποθέτηση μήκους. Ένα πλήρως κλειστό σύστημα CNC πέντε αξόνων ελέγχει τη θέση γωνίας και μήκους, ενώ ο ρυθμός τροφοδοσίας κοπής είναι αδιάκοπα ρυθμιζόμενος από 0 έως 3 m/min.

Τεχνικές Παράμετροι

Χαρακτηριστικά

• Κοπή προφίλ μεγάλου τμήματος:ΟΗμιαυτόματη μηχανή κοπής προφίλ αλουμινίου διπλής κεφαλής Miter Sawέχει σχεδιαστεί για δισδιάστατη σύνθετη γωνιακή κοπή μεγάλων προφίλ αλουμινίου. Χειρίζεται πλάτη έως 350 mm και ύψη έως 150 mm, καλύπτοντας τυπικά μεγέθη τοίχου κουρτινών και βιομηχανικής διέλασης.
• Πλήρως κλειστό σύστημα CNC πέντε αξόνων:Η τοποθέτηση γωνίας και μήκους ελέγχεται από ένα σύστημα CNC πέντε αξόνων με ανάδραση κλειστού βρόχου. Αυτό διατηρεί την ανοχή γωνίας εντός ±5′ και την επαναλαμβανόμενη ανοχή μήκους εντός ±0,2 mm υπό κανονικές συνθήκες λειτουργίας.
• Κινητό κιβώτιο κεφαλής πριονιού:Η δεξιά κεφαλή κοπής κινείται σε ένα γραμμικό ζεύγος οδηγών με οδοντωτό τροχό. Αυτή η διάταξη υποστηρίζει την ακαμψία που απαιτείται για την ακριβή τοποθέτηση μήκους σε όλη την πλήρη ικανότητα κοπής 6000 mm.
• Ρουλεμάν περιστροφής ακριβείας:Η περιστροφή της κεφαλής του πριονιού χρησιμοποιεί σταυρωτά κυλινδρικά ρουλεμάν κυλίνδρων, τα οποία παρέχουν σταθερή γωνιακή κίνηση χαμηλής τριβής. Αυτός ο σχεδιασμός συμβάλλει στην ομαλή ρύθμιση της γωνίας και το αξιόπιστο κλείδωμα στην καθορισμένη θέση.
• Βελτιωμένη δομή βραχίονα:Η λεπίδα του πριονιού είναι τοποθετημένη σε έναν ενισχυμένο βραχίονα παλινδρόμησης που αιωρείται προς τα πάνω από κάτω από το τραπέζι εργασίας. Αυτή η διαμόρφωση δημιουργεί μια λεία, καθαρή επιφάνεια κοπής στο προφίλ και βελτιώνει τη συνολική σταθερότητα κοπής.
• Κούνια λεπίδας κάτω από το τραπέζι:Η κατεύθυνση τροφοδοσίας της λεπίδας είναι από κάτω από το τραπέζι εργασίας, κάτι που βοηθά να κρατά τα χέρια του χειριστή μακριά από τη ζώνη κοπής κατά τη διάρκεια του κύκλου.
• Ενσωματωμένη λίπανση και ψύξη:Μια συσκευή λίπανσης και ψύξης ομίχλης κινείται με τη λεπίδα του πριονιού, εφαρμόζοντας υγρό κοπής απευθείας στα δόντια της λεπίδας και στην περιοχή κοπής. Αυτό βοηθά στην παράταση της διάρκειας ζωής της λεπίδας και βελτιώνει την ποιότητα κοπής στο αλουμίνιο.

Πώς λειτουργεί

ΟΗμιαυτόματη μηχανή κοπής προφίλ αλουμινίου διπλής κεφαλής Miter Sawλειτουργεί με τον χειριστή να ρυθμίζει τις επιθυμητές οριζόντιες και κάθετες γωνίες κοπής, καθώς και το μήκος κοπής, στον πίνακα ελέγχου CNC. Η δεξιά κεφαλή κοπής κινείται αυτόματα κατά μήκος του γραμμικού οδηγού στην προγραμματισμένη θέση. Τα προφίλ αλουμινίου τοποθετούνται στα τραπέζια στήριξης κυλίνδρων και ασφαλίζονται με πνευματικούς σφιγκτήρες. Και οι δύο κεφαλές μπορούν να κοπούν ταυτόχρονα ή ανεξάρτητα. Κατά τη διάρκεια του κύκλου κοπής, οι λεπίδες του πριονιού αιωρούνται προς τα πάνω από κάτω από το τραπέζι εργασίας, κόβοντας το προφίλ με ελεγχόμενη ταχύτητα τροφοδοσίας μεταξύ 0 και 3 m/min. Το σύστημα λίπανσης ομίχλης ενεργοποιείται κατά τη διάρκεια της κοπής. Αφού ανασυρθούν οι λεπίδες, οι σφιγκτήρες απελευθερώνονται και τα κομμένα κομμάτια αφαιρούνται. Το σύστημα CNC κλειστού βρόχου πέντε αξόνων παρακολουθεί και προσαρμόζει τη θέση για να διατηρεί την ακρίβεια σε όλη την κατά παρτίδα κοπή.

Βασικά εξαρτήματα

• Κινητήρες πριονιού (2 × 4 kW):Κάθε κεφαλή κοπής κινείται από έναν κινητήρα 4 kW που περιστρέφεται στις 2800 rpm. Η ισχύς ταιριάζει με τη διάμετρο της λεπίδας και την ικανότητα διατομής κοπής 350 × 150 mm.
• Γραμμικός οδηγός και ράφι και πινιόν:Η κινητή δεξιά κεφαλή κινείται σε έναν γραμμικό οδηγό ακριβείας και τοποθετείται από μια κίνηση με ράφι και πινιόν. Αυτό το κιβώτιο ταχυτήτων παρέχει την ακαμψία και την ακρίβεια που απαιτούνται για την τοποθέτηση μήκους πάνω από το κρεβάτι 6000 mm.
• Διασταυρωμένα ρουλεμάν κυλίνδρων:Χρησιμοποιείται στον άξονα περιστροφής της κεφαλής του πριονιού για γωνιακή ρύθμιση. Αυτά τα ρουλεμάν παρέχουν υψηλή ακαμψία και ομαλή περιστροφή με ελάχιστη οπισθοδρόμηση.
• Ελεγκτής CNC πέντε αξόνων:Διαχειρίζεται τις οριζόντιες και κάθετες γωνίες κοπής, τη θέση μήκους και τον ρυθμό τροφοδοσίας. Το σύστημα κλειστού βρόχου χρησιμοποιεί ανατροφοδότηση από κωδικοποιητές για τη διατήρηση της ακρίβειας τοποθέτησης.
• Σύστημα λίπανσης ομίχλης:Ένα συγκρότημα ακροφυσίου που κινείται με τη λεπίδα πριονιού, παρέχοντας ψεκασμένο υγρό κοπής στη ζώνη κοπής. Αυτό μειώνει τη θερμότητα τριβής και βοηθά στην αποφυγή συγκόλλησης τσιπ αλουμινίου στα δόντια της λεπίδας.
• Πνευματικοί σφιγκτήρες:Κρατήστε το προφίλ στη θέση του κατά την κοπή. Η πίεση σύσφιξης ρυθμίζεται μέσω του ρυθμιστή αέρα.

Εφαρμογές

ΟΗμιαυτόματη μηχανή κοπής προφίλ αλουμινίου διπλής κεφαλής Miter SawΧρησιμοποιείται για την κοπή προφίλ αλουμινίου στην παραγωγή παραθύρων και πορτών, την κατασκευή τοίχων κουρτινών, την κατασκευή πλαισίων ηλιακών πάνελ και τη γενική βιομηχανική επεξεργασία αλουμινίου. Χειρίζεται συμπαγείς και κοίλες εξωθήσεις, προφίλ θερμοδιακοπής και ελαφρά μη σιδηρούχα μεταλλικά τμήματα εντός της καθορισμένης ικανότητας κοπής.

Κατασκευαστής & Υποστήριξη

Η Shandong Lebulang Precision Machinery Co., Ltd., που λειτουργεί ως Lebulang Machine, παράγει εξοπλισμό επεξεργασίας αλουμινίου στο εργοστάσιό της Jinan της Κίνας από το 1996.Ημιαυτόματη μηχανή κοπής προφίλ αλουμινίου διπλής κεφαλής Miter Sawπαρέχεται απευθείας από το εργοστάσιο με πιστοποίηση CE και ISO. Η εγγύηση ενός έτους καλύπτει την κύρια δομή. Περιλαμβάνονται απομακρυσμένη τεχνική υποστήριξη, βίντεο λειτουργίας και ένα αγγλικό εγχειρίδιο. Διατίθενται ανταλλακτικά για αποστολή. Οι επιλογές τάσης, μήκους κοπής και σύσφιξης μπορούν να προσαρμοστούν κατά τη στιγμή της παραγγελίας.

FAQ

Ε1: Τι είδους προφίλ μπορεί να κόψει αυτό το πριόνι;

Α: Κόβει προφίλ αλουμινίου πλάτους έως 350 mm και ύψους 150 mm, συμπεριλαμβανομένων συμπαγών ράβδων, κοίλων εξωθήσεων και προφίλ θερμοδιακοπής. Είναι επίσης κατάλληλο για ελαφριά μη σιδηρούχα μέταλλα και ορισμένα προφίλ PVC.

Ε2: Μπορεί να κόψει τις σύνθετες γωνίες;

Α: Ναι. Το μηχάνημα εκτελεί δισδιάστατη σύνθετη γωνιακή κοπή, με την οριζόντια γωνία ρυθμιζόμενη από 45° έως 135° και την κατακόρυφη γωνία από 45° έως 90°.

Ε3: Ποια είναι η ακρίβεια κοπής;

Α: Η ανοχή μήκους επαναλαμβανόμενης τοποθέτησης είναι ±0,2 mm και η ανοχή γωνίας κοπής είναι ±5′ υπό τυπικές συνθήκες λειτουργίας με σωστά συντηρημένες λεπίδες.

Ε4: Είναι αυτόματη η σωστή τοποθέτηση της κεφαλής;

Α: Ναι. Η δεξιά κεφαλή μετακινείται αυτόματα κατά μήκος του γραμμικού οδηγού στην προγραμματισμένη θέση μέσω του συστήματος CNC πέντε αξόνων. Ο χειριστής εισάγει το επιθυμητό μήκος στον πίνακα ελέγχου.

Ε5: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και χρόνος παράδοσης;

Α: Η ελάχιστη ποσότητα παραγγελίας είναι ένα σετ. Ο τυπικός χρόνος παράδοσης είναι συνήθως 15–25 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης, ανάλογα με το τρέχον πρόγραμμα παραγωγής.
