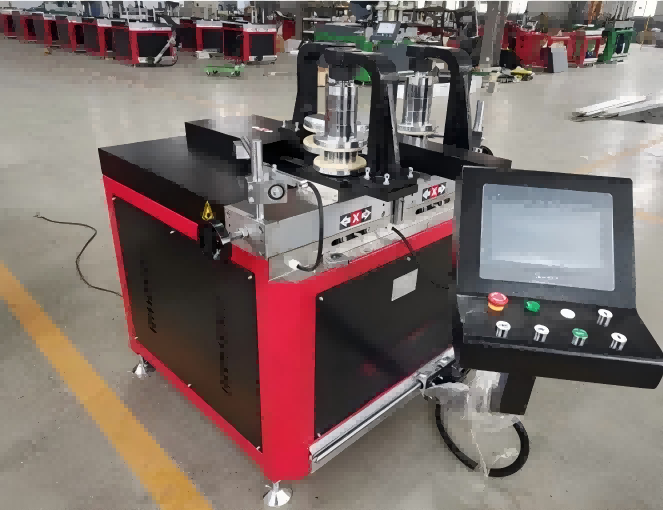

Μηχανή κάμψης προφίλ αλουμινίου & PVC υψηλής ακρίβειας CNC

Αυτή η μηχανή κάμψης προφίλ αλουμινίου & PVC είναι ειδικά κατασκευασμένη για την κατασκευή αρχιτεκτονικών προφίλ, συμπεριλαμβανομένων τοίχων κουρτινών, προσόψεων, παραθύρων καμάρας και κουφωμάτων από PVC. Εξοπλισμένο με σύστημα συγχρονισμένης κάμψης 3 κυλίνδρων και έλεγχο με σερβομηχανισμό, προσφέρει ομαλές καμπύλες χωρίς παραμορφώσεις με ακρίβεια ±0,5 mm. Συμβατό τόσο με διέλαση αλουμινίου όσο και με προφίλ PVC/UPVC, το μηχάνημα υποστηρίζει κάμψη πολλαπλών ακτίνων σε μια ενιαία διάταξη, βελτιώνοντας σημαντικά την απόδοση της παραγωγής με ταυτόχρονη μείωση της σπατάλης υλικών. Με πιστοποίηση CE και πλήρως προσαρμόσιμο, είναι η ιδανική λύση για σύγχρονες αρχιτεκτονικές εφαρμογές κάμψης.

• Συμβατότητα πολλαπλών υλικών:ΟΜηχανή κάμψης προφίλ PVC αλουμινίου CNCλυγίζει προφίλ αλουμινίου, PVC, UPVC, θερμοδιακοπής, ανοξείδωτου χάλυβα και χαλκού. Τα σετ εργαλείων μπορούν να αλλάξουν για να χωρέσουν διαφορετικές ποιότητες υλικών και διατομές εντός της χωρητικότητας του μηχανήματος.
• Τοποθέτηση CNC 3 αξόνων:Οι σερβοκινητήρες στους άξονες X, Y και Z οδηγούνται μέσω ενός ελεγκτή CNC με οθόνη αφής 10 ιντσών. Η ακρίβεια τοποθέτησης είναι ±0,02 mm. Οι χειριστές προγραμματίζουν σχήματα πολλαπλών ακτίνων, τόξα και σύνθετες καμπύλες απευθείας στη διεπαφή ή εισάγουν δεδομένα μέσω USB.
• Επιλογές υδραυλικής ώσης:Προσφέρονται τρεις διαμορφώσεις υδραυλικών σταθμών — 20 τόνων, 25 τόνων και 40 τόνων — που επιλέγονται με βάση το υλικό προφίλ, το πάχος του τοιχώματος και την απαιτούμενη ακτίνα κάμψης. Η υδραυλική αντλία λειτουργεί με μειωμένο θόρυβο σε σύγκριση με τις τυπικές βιομηχανικές μονάδες.

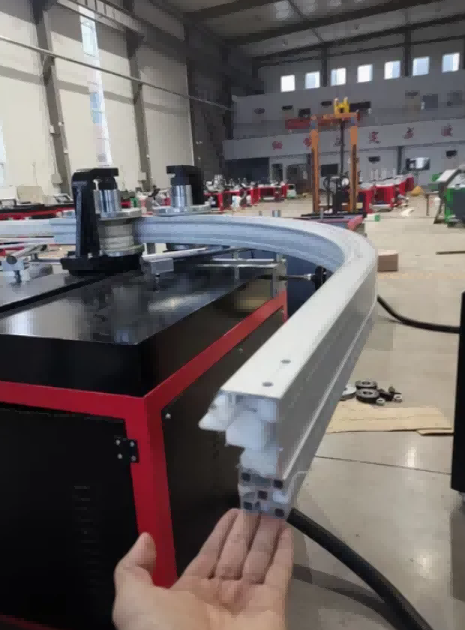

• Εύρος σχήματος κάμψης:Το μηχάνημα παράγει σχήμα C, σχήμα U, σχήμα S, πλήρη κύκλο, έλλειψη, συνδυασμούς πολλαπλών ακτίνων και προσαρμοσμένα τόξα. Οι ιμάντες διαμόρφωσης και τα καλούπια κυλίνδρων μπορούν να προσαρμοστούν ώστε να ταιριάζουν με τη διατομή του προφίλ για βέλτιστη ποιότητα κάμψης.

Πώς λειτουργεί

Φόρτωση προφίλ

Τα προφίλ αλουμινίου ή PVC τοποθετούνται στον οδηγό τροφοδοσίας και συσφίγγονται με ασφάλεια για να αποφευχθεί η ολίσθηση ή η συστροφή κατά τη διαδικασία κάμψης.

2. Συγχρονισμένη κάμψη 3 κυλίνδρων

Το μηχάνημα χρησιμοποιεί τρεις κυλίνδρους ακριβείας:

Πάνω κύλινδρος – οδηγεί το προφίλ προς τα εμπρός

Δύο πλευρικοί κύλινδροι – κινηθείτε κατά μήκος τροχιών ελεγχόμενες από CNC για να ασκήσετε ομοιόμορφη πίεση

Αυτή η συγχρονισμένη κίνηση εξασφαλίζει σταθερό σχηματισμό τόξου χωρίς επιφανειακή ζημιά ή παραμόρφωση.

3. Ακρίβεια σερβοκατευθυνόμενης

Οι σερβοκινητήρες ελέγχουν την τοποθέτηση του κυλίνδρου σε πραγματικό χρόνο, παρέχοντας ακριβή ανάδραση και επαναλαμβανόμενη απόδοση κάμψης. Το σύστημα CNC αντισταθμίζει αυτόματα την επιστροφή ελατηρίου υλικού.

4. Προγραμματισμός πολλαπλών ακτίνων

Οι χειριστές μπορούν να προγραμματίσουν πολλαπλές ακτίνες κάμψης, τμήματα τόξου και πλήρεις κύκλους απευθείας από σχέδια CAD. Το μηχάνημα εκτελεί πολύπλοκες καμπύλες χωρίς χειροκίνητη παρέμβαση.

5. Συνεχής Παραγωγή

Μόλις ρυθμιστεί το πρόγραμμα, το μηχάνημα επαναλαμβάνει τον κύκλο κάμψης με υψηλή συνοχή, καθιστώντας το κατάλληλο τόσο για μαζική παραγωγή όσο και για προσαρμοσμένα αρχιτεκτονικά έργα.

Ροή διαδικασίας:

Φόρτωση προφίλ → Είσοδος προγράμματος CNC → Συγχρονισμός 3 κυλίνδρων → Θέση σερβομηχανισμού → Κάμψη πολλαπλών ακτίνων → Ολοκληρωμένο καμπύλο προφίλ

Βασικά εξαρτήματα

Ελεγκτής CNC:Οθόνη αφής 10 ιντσών με διεπαφή χρήστη για προγραμματισμό γωνιών κάμψης, ακτίνων και ακολουθιών πολλαπλών ακτίνων. Η θύρα USB υποστηρίζει εισαγωγή και εξαγωγή προγραμμάτων. Ο ελεγκτής διαχειρίζεται την κίνηση του άξονα, την υδραυλική πίεση και το χρονισμό του κύκλου.

Υδραυλικός Σταθμός:Διατίθεται σε διαμορφώσεις 20 τόνων, 25 τόνων και 40 τόνων. Χρησιμοποιεί εισαγόμενη αντλία λαδιού επιλεγμένη για σταθερή πίεση εξόδου και αθόρυβη λειτουργία. Το υδραυλικό κύκλωμα περιλαμβάνει μια βαλβίδα εκτόνωσης πίεσης και ένα φίλτρο.

Καλούπια κυλίνδρων:Κατασκευασμένο από σκληρυμένο χάλυβα με προαιρετική επίστρωση PU. Η επίστρωση βοηθά στην αποφυγή γρατσουνιών ή σημαδιών σε επικαλυμμένες, ανοδιωμένες ή βαμμένες επιφάνειες προφίλ. Τα σετ καλουπιών είναι εναλλάξιμα για διαφορετικές διατομές προφίλ.

Μετάδοση:Οι γραμμικοί οδηγοί της Ταϊβάν HIWIN φέρουν τους κινούμενους άξονες. Τα κιβώτια ταχυτήτων ακριβείας και οι σερβοκινητήρες παρέχουν την ακρίβεια τοποθέτησης για τις κινήσεις X, Y και Z.

Εφαρμογές

• Κάμψη προφίλ τοίχου κουρτινών

  Αρχιτεκτονικά Καμπύλα Κουφώματα Πρόσοψης

  Προφίλ παραθύρων & θυρών αψίδας

  Κάμψη κουφώματος παραθύρων & πόρτας PVC

  Επένδυση Αλουμινίου & Κάμψη Περιποίησης

  Διακοσμητικά προφίλ εσωτερικού χώρου




Κατασκευαστής & Εγγύηση

Η Shandong Lebulang Precision Machinery Co., Ltd., που λειτουργεί ως Lebulang Machine, κατασκευάζει εξοπλισμό επεξεργασίας αλουμινίου και PVC στο εργοστάσιό της Jinan της Κίνας από το 1996.Μηχανή κάμψης προφίλ PVC αλουμινίου CNCπαρέχεται απευθείας από το εργοστάσιο με πιστοποίηση CE και ISO. Η εγγύηση ενός έτους καλύπτει την κύρια δομή. Παρέχονται απομακρυσμένη τεχνική υποστήριξη, βίντεο εγκατάστασης και αγγλικό εγχειρίδιο χωρίς επιπλέον κόστος. Η επιτόπια εγκατάσταση και η εκπαίδευση μπορούν να κανονιστούν χωριστά. Διατίθενται ανταλλακτικά όπως καλούπια κυλίνδρων, ιμάντες διαμόρφωσης και υδραυλικά στεγανοποιητικά. Το χρώμα, η επωνυμία και η συσκευασία του μηχανήματος μπορούν να προσαρμοστούν βάσει συμφωνιών OEM και ODM.

FAQ

1. Είστε εργοστάσιο ή εμπορική εταιρεία;

Είμαστε κατασκευαστής με δική μας μονάδα παραγωγής στο Jinan της Κίνας, σε λειτουργία από το 1996.

2. Πόσο καιρό είναι η εγγύηση του εξοπλισμού;

Ένα έτος στην κύρια κατασκευή, εξαιρουμένων των εξαρτημάτων κανονικής φθοράς, όπως καλούπια κυλίνδρων και ιμάντες διαμόρφωσης.

3. Πώς να παρέχετε την εξυπηρέτηση μετά την πώληση;

Παρέχεται απομακρυσμένη καθοδήγηση βίντεο, ηλεκτρονική τεχνική υποστήριξη και δωρεάν αντικατάσταση ελαττωματικών ανταλλακτικών εντός της περιόδου εγγύησης. Επιτόπου εγκατάσταση, θέση σε λειτουργία και εκπαίδευση μπορεί να κανονιστεί με επιπλέον κόστος.

4. Πόσο καιρό είναι ο χρόνος παράδοσης;

Τα τυπικά μηχανήματα αποστέλλονται εντός 10 έως 20 εργάσιμων ημερών από την παραλαβή της πληρωμής κατάθεσης.

5. Τι άλλα μηχανήματα πουλάτε;

Μηχανές κοπής αλουμινίου, μηχανές πτύχωσης γωνιών αλουμινίου, μηχανές συγκόλλησης PVC, μηχανές διάτρησης και φρεζαρίσματος CNC και πλήρεις γραμμές παραγωγής πορτών και παραθύρων.

6. Μπορεί το μηχάνημα να λυγίσει τα προφίλ θερμοδιακοπής;

Ναί. Με τους κατάλληλους ιμάντες διαμόρφωσης και καλούπια κυλίνδρων, το μηχάνημα μπορεί να λυγίσει θερμοδιακοπτικά προφίλ αλουμινίου διατηρώντας παράλληλα την ακεραιότητα της μονωτικής ταινίας.
