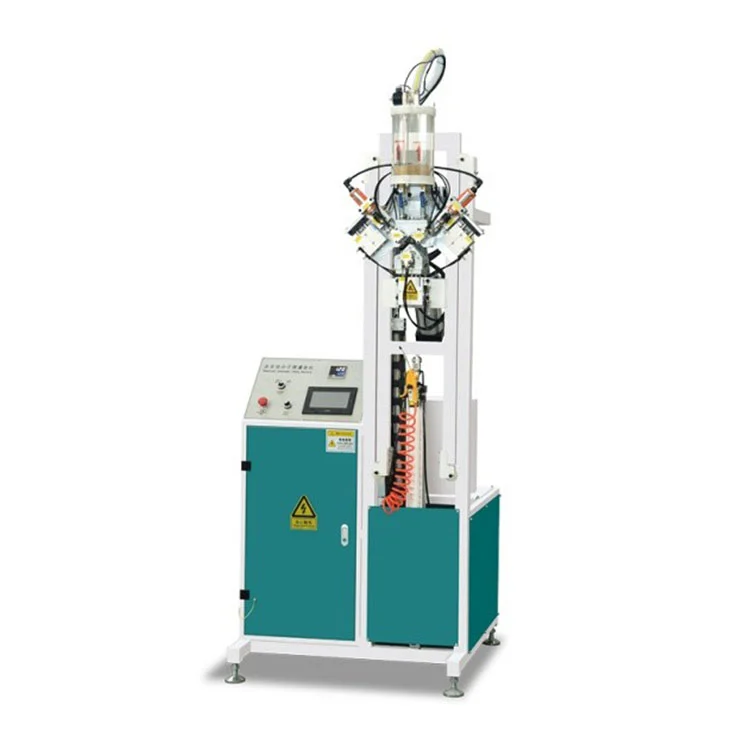

Μηχάνημα πλήρωσης με αυτόματο μονωτικό γυαλί μοριακό κόσκινο

Βασικά Χαρακτηριστικά

ΟΜηχάνημα πλήρωσης με αυτόματο μονωτικό γυαλί μοριακό κόσκινοπαρέχει ελεγχόμενη πλήρωση μοριακού κόσκινου σε προφίλ αποστάτες αλουμινίου για κατασκευή μονωμένου γυαλιού.

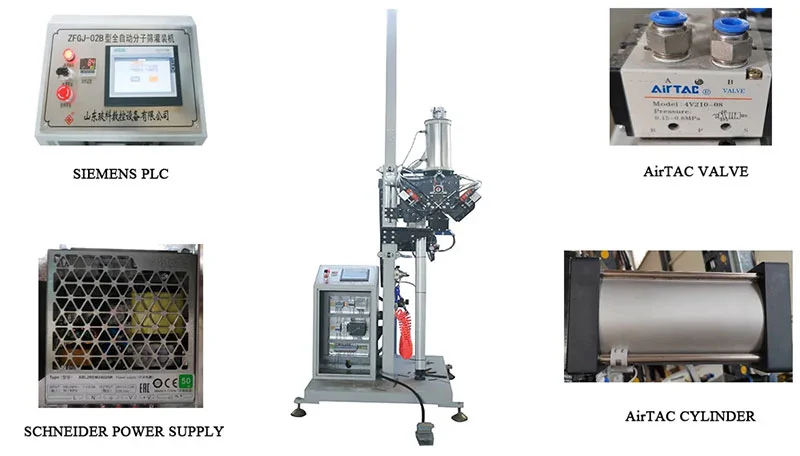

• Σύστημα ελέγχου:Μια οθόνη αφής σε συνδυασμό με ένα PLC επιτρέπει στον χειριστή να ρυθμίσει και να προσαρμόσει τις παραμέτρους πλήρωσης, συμπεριλαμβανομένου του βάθους διάτρησης, του χρόνου πλήρωσης και του κύκλου σφράγισης. Η αποθήκευση προγραμμάτων υποστηρίζει την ανάκληση για διαφορετικά προφίλ διαχωριστή.
• Συμβατότητα αποστάτη:Το μηχάνημα επεξεργάζεται αποστάτες αλουμινίου από 6 mm έως 30 mm σε πλάτος. Κόκκοι μοριακού κόσκινου με διάμετρο μεταξύ 0,5 και 0,8 mm τροφοδοτούνται με βαρύτητα μέσω της κεφαλής πλήρωσης.
• Χωρητικότητα πλαισίου:Οι μέγιστες διαστάσεις του πλαισίου είναι 2000 × 2000 mm, καλύπτοντας το κοινό εύρος που απαιτείται στις αρχιτεκτονικές μονωτικές γραμμές γυαλιού.
• Παροχή ρεύματος και αέρα:Η μονάδα λειτουργεί με μονοφασική τροφοδοσία 220 V / 50 Hz και αντλεί 1,0 kW. Για το πνευματικό τρυπάνι και τους μηχανισμούς στεγανοποίησης απαιτείται σταθερή πίεση αέρα εργασίας 0,6 MPa.
• Αυτόματη αναπλήρωση υλικού:Ένας αισθητήρας στάθμης στη χοάνη αποξηραντικού παρακολουθεί το υπόλοιπο υλικό κόσκινου. Όταν το επίπεδο πέσει κάτω από ένα προκαθορισμένο σημείο, το σύστημα είτε ειδοποιεί τον χειριστή είτε ενεργοποιεί μια εξωτερική μονάδα αναπλήρωσης, ανάλογα με τη διαμόρφωση.

Αρχή Εργασίας

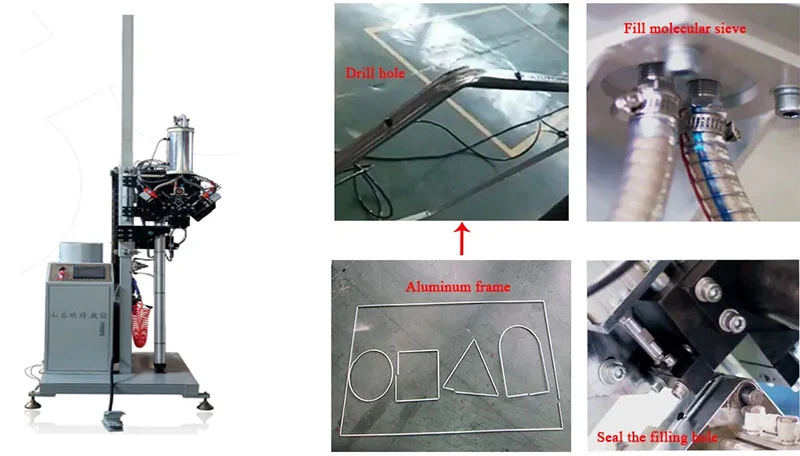

ΟΜηχάνημα πλήρωσης με αυτόματο μονωτικό γυαλί μοριακό κόσκινολειτουργεί ανοίγοντας πρώτα μια μικρή οπή στη ράβδο διαχωρισμού αλουμινίου στην προγραμματισμένη θέση. Στη συνέχεια, ένα ακροφύσιο πλήρωσης εγχέει μια μετρημένη ποσότητα ξηραντικού μοριακού κόσκινου στην κοιλότητα του διαχωριστή. Μετά την πλήρωση, ο ίδιος σταθμός ή μια αποκλειστική μονάδα στεγανοποίησης εφαρμόζει ένα σφράγισμα στην οπή, αποτρέποντας την είσοδο υγρασίας και κρατώντας το αποξηραντικό μέσα. Η σειρά ελέγχεται από το PLC, το οποίο συντονίζει την κεφαλή διάτρησης, το χρονόμετρο πλήρωσης και τη δράση σφράγισης με βάση το πλάτος του διαχωριστή και το μέγεθος του πλαισίου που εισάγονται στην οθόνη αφής. Ένας οπτικός ή χωρητικός αισθητήρας στη χοάνη παρακολουθεί τη στάθμη του ξηραντικού και το μηχάνημα μπορεί να συνδεθεί σε ένα εξωτερικό σύστημα αναπλήρωσης για τη διατήρηση της τροφοδοσίας κατά τη διάρκεια εκτεταμένων εργασιών.

Βασικά εξαρτήματα

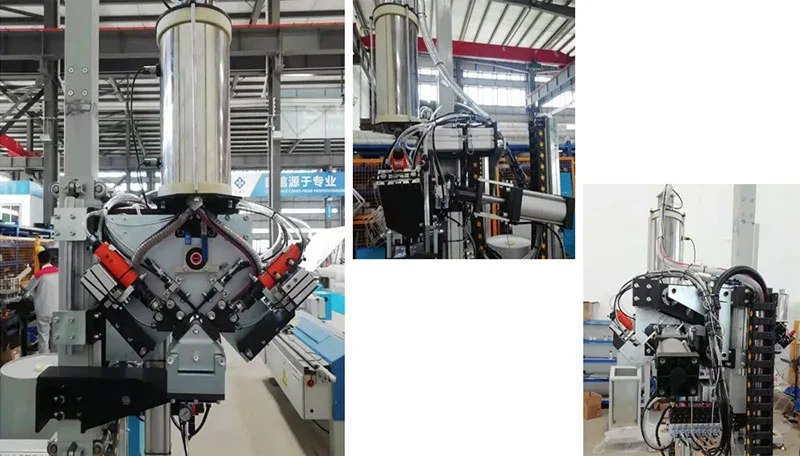

• Χοάνη και τροφοδότης ξηραντικού:Μια σφραγισμένη χοάνη από ανοξείδωτο χάλυβα συγκρατεί το υλικό μοριακού κόσκινου. Ένας αναδευτήρας στο εσωτερικό εμποδίζει τη γεφύρωση και μια δοσομετρική βίδα ή πύλη ελέγχει την ποσότητα που παρέχεται στο ακροφύσιο πλήρωσης.
• Μονάδα διάτρησης:Ένας πνευματικός ή ηλεκτρικός κινητήρας τρυπανιού κινεί ένα τρυπάνι καρβιδίου με μέγεθος ώστε να ταιριάζει με την απαιτούμενη διάμετρο οπής για το προφίλ αποστάτη. Το βάθος του τρυπανιού είναι ρυθμιζόμενο και ρυθμίζεται μέσω του PLC.
• Κεφαλή πλήρωσης:Τα εναλλάξιμα ακροφύσια ταιριάζουν με διαφορετικά πλάτη αποστάτη. Ένας μηχανισμός γρήγορης απελευθέρωσης επιτρέπει την αλλαγή των ακροφυσίων μεταξύ των παρτίδων παραγωγής χωρίς εργαλεία.
• Μηχανισμός σφράγισης:Ο σταθμός στεγανοποίησης εφαρμόζει ένα προκομμένο αυτοκόλλητο πώμα ή ένα θερμοτηκόμενο σφράγισμα πάνω από την τρυπημένη οπή. Ο χρόνος στεγανοποίησης και η πίεση είναι προγραμματιζόμενες.

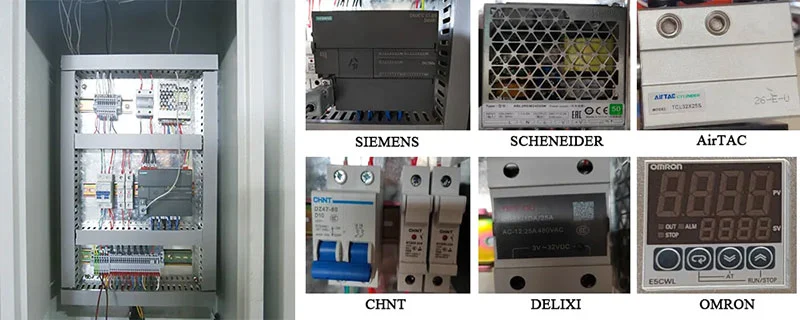

• Πίνακας ελέγχου:Μια έγχρωμη οθόνη αφής με υποστήριξη πολλών γλωσσών εμφανίζει δεδομένα παραγωγής σε πραγματικό χρόνο, συνθήκες συναγερμού και υπενθυμίσεις συντήρησης. Το PLC αποθηκεύει έως και 100 σετ παραμέτρων για διαφορετικά προφίλ διαχωριστή.
• Σύστημα μεταφοράς πλαισίου:Οι ηλεκτρικοί κύλινδροι μετακινούν το συναρμολογημένο πλαίσιο αποστάτη στη θέση του. Ρυθμιζόμενοι οδηγοί κεντρικά πλαίσια έως 2000×2000 mm και πνευματικοί σφιγκτήρες κρατούν το πλαίσιο σταθερό κατά τη διάτρηση και το γέμισμα.

Τεχνικές Προδιαγραφές

FAQ

Ε1: Ποια είναι η κύρια λειτουργία της αυτόματης μονωτικής μηχανής πλήρωσης γυαλιού μοριακού κόσκινου;

Α: Ανοίγει τρύπες σε διαχωριστικές ράβδους αλουμινίου, τις γεμίζει με ξηραντικό μοριακού κόσκινου και σφραγίζει τις τρύπες αυτόματα. Αυτή η διαδικασία αφαιρεί την υπολειμματική υγρασία από την κοιλότητα αέρα μέσα στη μονάδα μονωτικού γυαλιού, η οποία βοηθά στην αποφυγή της εσωτερικής ομίχλης με την πάροδο του χρόνου.

Ε2: Τι μέγεθος γυάλινων πλαισίων μπορεί να χειριστεί αυτό το μηχάνημα;

Α: Το μηχάνημα επεξεργάζεται πλαίσια έως 2000 mm × 2000 mm. Τα πλάτη αποστάτη αλουμινίου μεταξύ 6 mm και 30 mm γίνονται δεκτά από τους ρυθμιζόμενους οδηγούς και τα ακροφύσια πλήρωσης γρήγορης αλλαγής.

Ε3: Απαιτεί το μηχάνημα χειροκίνητη παρέμβαση για την αναπλήρωση του ξηραντικού;

Α: Η χοάνη παρακολουθείται αυτόματα. Όταν η στάθμη του ξηραντικού πέσει κάτω από ένα καθορισμένο σημείο, το σύστημα μπορεί να ενεργοποιήσει έναν συναγερμό ή να ενεργοποιήσει έναν αυτόματο κύκλο επαναπλήρωσης εάν συνδεθεί σε εξωτερικό σύστημα τροφοδοσίας, ελαχιστοποιώντας τις διακοπές.

Ε4: Ποιες είναι οι απαιτήσεις ισχύος και πίεσης αέρα για την εγκατάσταση;

Α: Απαιτεί μονοφασική παροχή 220 V / 50 Hz (συνολική ισχύς 1,0 kW) και σταθερή παροχή πεπιεσμένου αέρα στα 0,6 MPa για τα πνευματικά εξαρτήματα.

Ε5: Πώς διασφαλίζει το μηχάνημα ότι το ξηραντικό παραμένει μέσα στον αποστάτη;

Α: Μετά την απόσυρση του ακροφυσίου πλήρωσης, ένας μηχανισμός στεγανοποίησης εφαρμόζει αμέσως ένα σφράγισμα πάνω από την τρύπα που έχει ανοίξει. Αυτό αποτρέπει τη διαρροή του ξηραντικού και εμποδίζει την υγρασία του περιβάλλοντος να εισέλθει στον αποστάτη πριν από τη συναρμολόγηση στο IGU.

Ε6: Είναι η διεπαφή λειτουργίας φιλική προς το χρήστη;

Α: Η οθόνη αφής παρέχει πρόσβαση σε όλες τις παραμέτρους του κύκλου, τους μετρητές παραγωγής και τα αρχεία καταγραφής συναγερμών. Μπορούν να αποθηκευτούν και να ανακληθούν σύνολα παραμέτρων για διαφορετικά προφίλ διαχωριστή, μειώνοντας τον χρόνο ρύθμισης κατά την εναλλαγή μεταξύ παραγγελιών.
