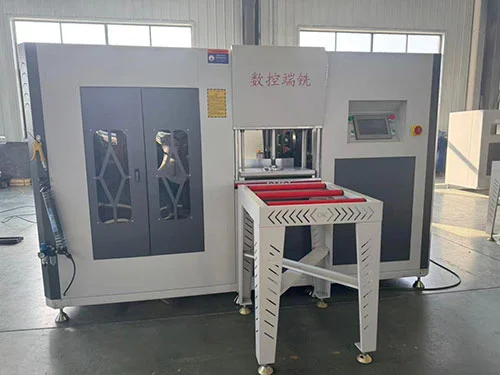

Γραμμή παραγωγής αλουμινίου Dual Cut 4+2 Axis End Miller Thermal Break

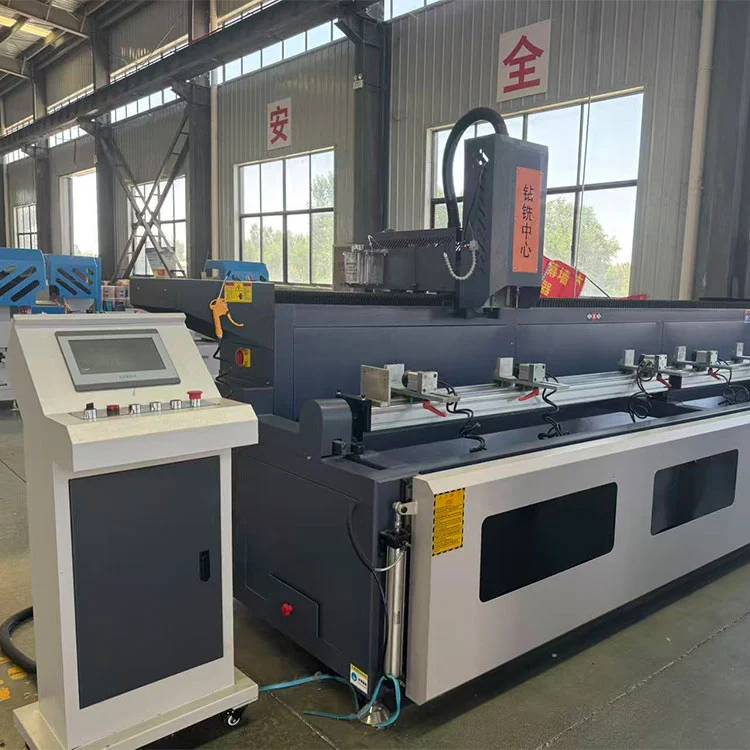

Αυτή η γραμμή παραγωγής θερμικά σπασμένου προφίλ αλουμινίου άλεσης άκρων διπλής κοπής 4+2 άξονων κατασκευάστηκε από την Lebulang Machine στο εργοστάσιό της στο Jinan της Κίνας. Η εταιρεία παράγει εξοπλισμό θυρών και παραθύρων από κράμα αλουμινίου από το 1996 και η γραμμή παραγωγής πωλείται απευθείας από το εργοστάσιο. Οι διαμορφώσεις OEM/ODM γίνονται δεκτές. Αυτός ο τελικός μύλος έχει σχεδιαστεί για παραγωγή μεγάλου όγκου προφίλ θερμοδιακοπής, χρησιμοποιώντας δύο ανεξάρτητους άξονες που κόβουν και προς τις δύο κατευθύνσεις χωρίς διαδρομή επαναφοράς στο ρελαντί. Ένα σύστημα CNC 4+2 αξόνων τοποθετεί τους άξονες και αλλάζει αυτόματα τον προσανατολισμό τους μεταξύ 0° και 90°. Η βάση από χυτοσίδηρο, οι γραμμικές ράγες οδήγησης και οι σφαιρικοί κοχλίες διατηρούν την ακρίβεια τοποθέτησης εντός ±0,02 mm και μια οθόνη αφής 7 ιντσών με προφορτωμένα προγράμματα διαχειρίζεται τις ρυθμίσεις.

Γραμμή παραγωγής αλουμινίου Dual Cut 4+2 Axis End Miller Thermal Break

• Σύστημα διπλής κοπής:Δύο ανεξάρτητες άξονες, μία προς τα εμπρός και μία προς τα πίσω, επιτρέπουν την κοπή και προς τις δύο κατευθύνσεις κατά μήκος του προφίλ. Ο κύκλος φρεζαρίσματος δεν απαιτεί διαδρομή επαναφοράς στο ρελαντί, η οποία μειώνει τον συνολικό χρόνο κύκλου σε σύγκριση με μηχανές με έναν άξονα που κόβουν μόνο προς μία κατεύθυνση.
• Έλεγχος CNC 4+2 αξόνων:Τέσσερις σερβο-άξονες διαχειρίζονται την τροφοδοσία και την τοποθέτηση γραμμικού προφίλ. Δύο επιπλέον περιστροφικοί άξονες αλλάζουν αυτόματα τους άξονες μεταξύ 0° και 90°. Αυτή η διάταξη επιτρέπει την τελική φρεζάρισμα, το κόψιμο με τένοντα και τις εγκοπές σε κολώνες, ενισχυμένα κολόνια και προφίλ πλαισίου χωρίς χειροκίνητες αλλαγές εργαλείων.
• Συμβατότητα θερμοδιακοπής αλουμινίου:Η γεωμετρία κοπής και η διάταξη σύσφιξης έχουν σχεδιαστεί για προφίλ θερμοδιακοπής, όπου η μονωτική ταινία πρέπει να παραμένει ανέπαφη και οι λειανθείσες επιφάνειες πρέπει να παρέχουν σφιχτή εφαρμογή αρμών για καλή θερμική απόδοση στο έτοιμο συγκρότημα παραθύρου ή πόρτας.

Γραμμή παραγωγής αλουμινίου Dual Cut 4+2 Axis End Miller Thermal Break

• Ακρίβεια και σταθερότητα:Η βάση της μηχανής είναι από χυτοσίδηρο, παρέχοντας δόνηση από μάζα έως υγρή κατά τη διάρκεια του φρεζαρίσματος. Οι γραμμικές ράγες οδήγησης και οι σφαιρικές βίδες στους άξονες τοποθέτησης διατηρούν την επαναληψιμότητα εντός ±0,02 mm υπό σταθερή λειτουργία. Οι πνευματικοί σφιγκτήρες με σιαγόνες με όψη από καουτσούκ συγκρατούν το προφίλ με ασφάλεια χωρίς να σημαδεύουν την επιφάνειά του.

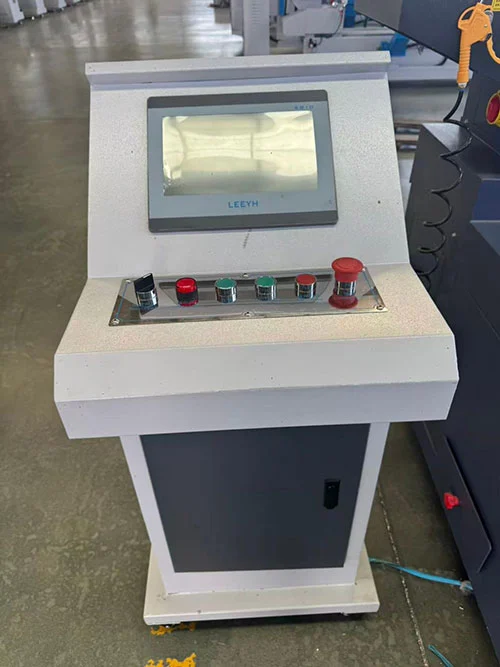

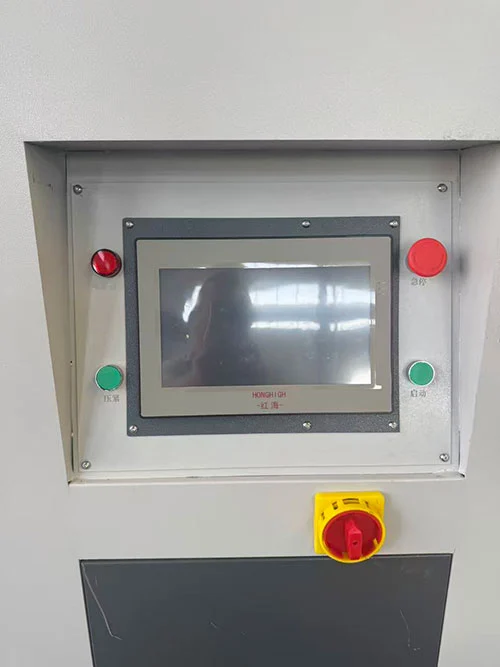

• Λειτουργία και προγραμματισμός:Μια διεπαφή οθόνης αφής 7 ιντσών (σύστημα ESTUN ή Schneider CNC) αποθηκεύει τα προγράμματα προφίλ που χρησιμοποιούνται συνήθως. Ο χειριστής μπορεί να ανακαλέσει μια προεπιλογή ή να εισάγει νέες διαστάσεις απευθείας. Μια προαιρετική λειτουργία σάρωσης κωδικού QR μπορεί να φορτώσει αυτόματα το αντίστοιχο πρόγραμμα επεξεργασίας, μειώνοντας τον χρόνο εγκατάστασης και την πιθανότητα σφαλμάτων εισαγωγής.

Εφαρμογές γραμμής παραγωγής αλουμινίου Dual Cut 4+2 Axis End Miller Thermal Break

• Θερμοδιακοπή αλουμινίου πόρτας και παραθύρου κολάρο / φρεζάρισμα τραβέρσας
• Επεξεργασία τένοντα και αυλακιού προφίλ πλαισίου και φύλλου
• Επεξεργασία τελικής όψης προφίλ αλουμινίου τοίχου κουρτινών
• Γραμμές παραγωγής κουφωμάτων αλουμινίου μεγάλου όγκου

Πώς λειτουργεί

ΟΓραμμή παραγωγής αλουμινίου Dual Cut 4+2 Axis End Miller Thermal Breakλειτουργεί με τον χειριστή να φορτώνει ένα προφίλ αλουμινίου θερμοδιακοπής στους πνευματικούς σφιγκτήρες. Το χειριστήριο CNC 4+2 αξόνων τοποθετεί τους άξονες στην κατάλληλη γωνία (0° ή 90°) και τους μετακινεί κατά μήκος των γραμμικών αξόνων για να αλέσει τα άκρα του προφίλ. Ο ένας άξονας κόβει στο μπροστινό πέρασμα και ο δεύτερος άξονας, περιστρέφοντας προς την αντίθετη κατεύθυνση, ολοκληρώνει την κοπή στο πέρασμα επιστροφής — ή και οι δύο μπορούν να επεξεργαστούν διαφορετικές όψεις ταυτόχρονα, ανάλογα με το πρόγραμμα. Το βάθος φρεζαρίσματος, το μήκος του τένοντα και οι διαστάσεις αυλάκωσης ρυθμίζονται μέσω της οθόνης αφής. Η ενέργεια διπλής κοπής σημαίνει ότι οι άξονες εμπλέκονται σε όλη τη διάρκεια του κύκλου και το προφίλ είναι έτοιμο για το επόμενο βήμα επεξεργασίας μόλις απελευθερωθούν οι σφιγκτήρες.

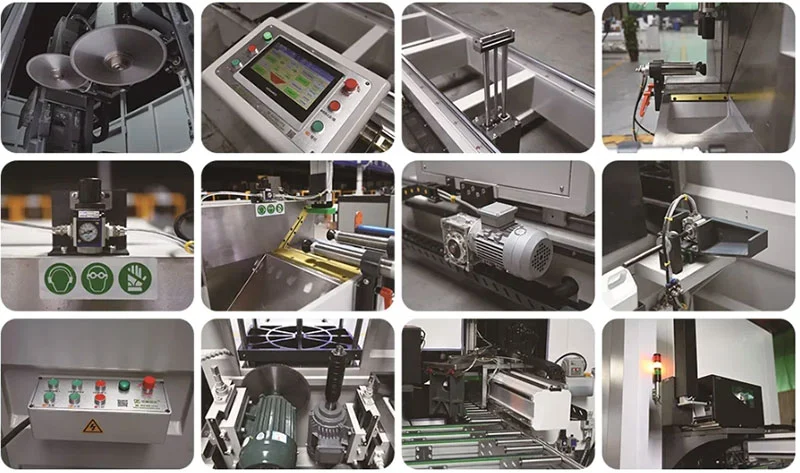

Βασικά εξαρτήματα

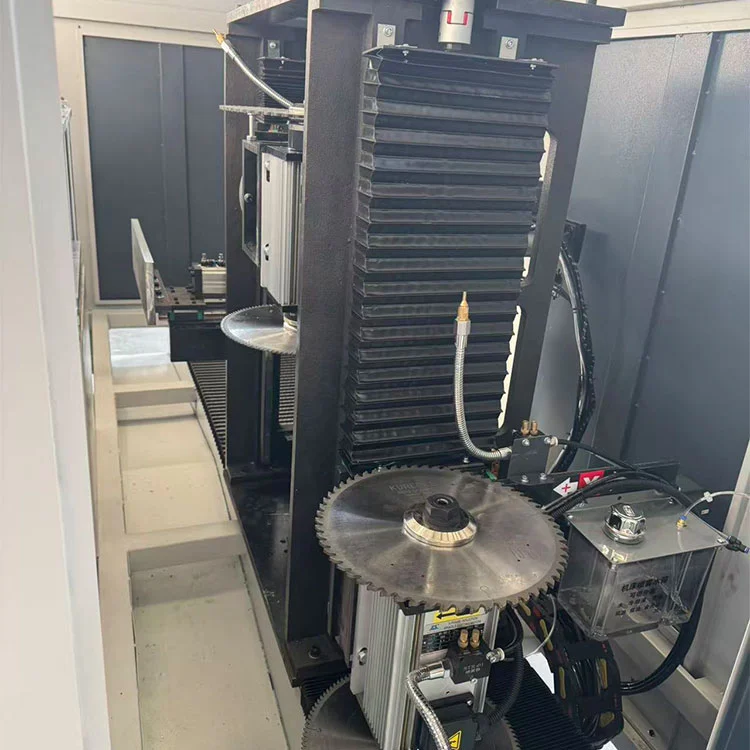

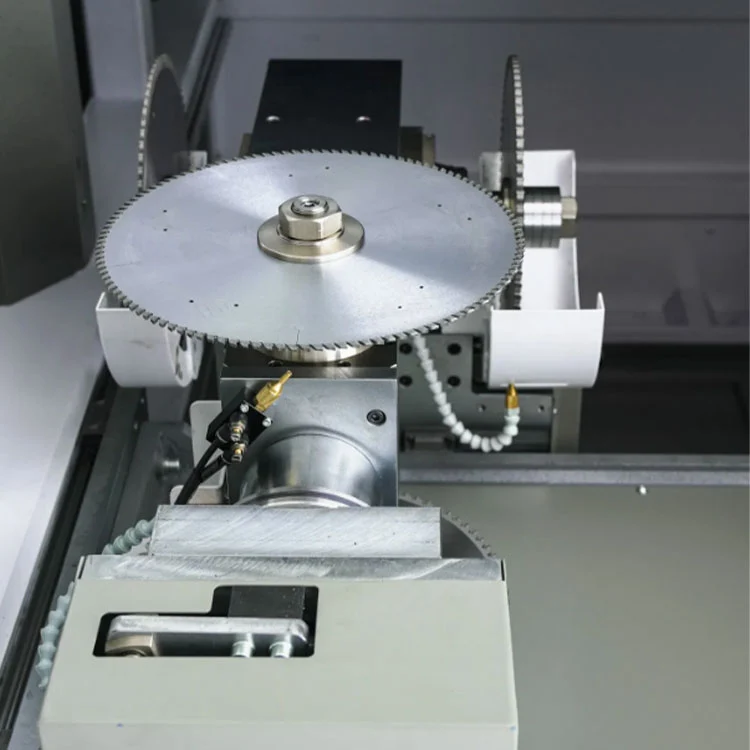

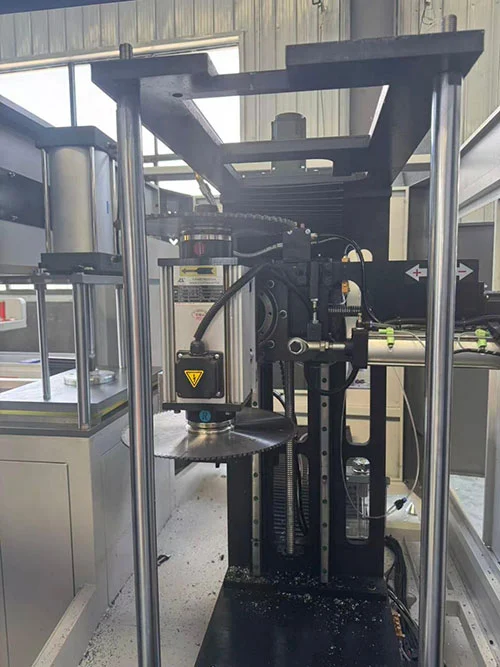

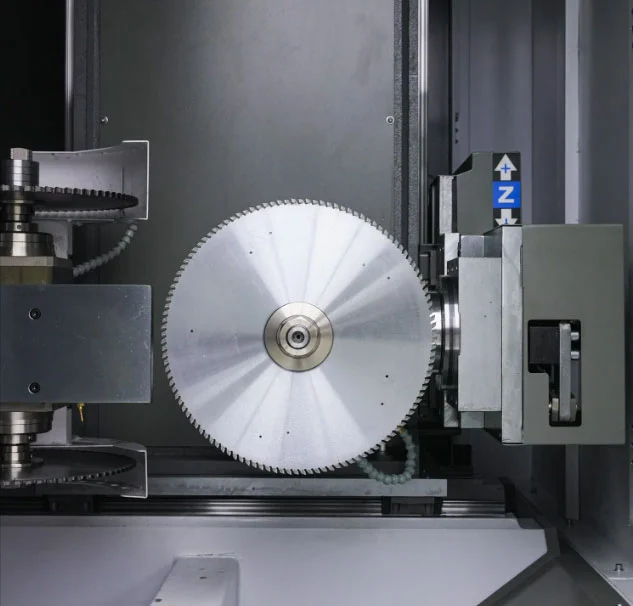

• Δίδυμοι άξονες (2×3 kW):Κάθε κινητήρας ατράκτου αποδίδει 3kW στις 2800rpm και δέχεται φρέζες από φ230mm έως φ350mm. Ο ένας άξονας έχει διαμορφωθεί για δεξιόστροφη περιστροφή, ο άλλος για αριστερόστροφη περιστροφή, επιτρέποντας αμφίδρομη κοπή χωρίς αλλαγή θέσης.

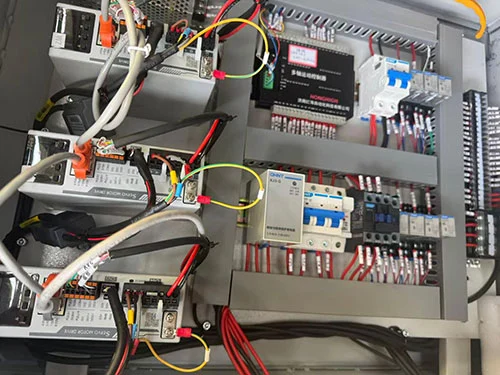

• Σύστημα CNC 4+2 αξόνων:Ο ελεγκτής CNC (ESTUN ή Schneider) συντονίζει τέσσερις γραμμικούς άξονες σερβομηχανισμού (τροφοδοσία προφίλ και τοποθέτηση εργαλείου) και δύο περιστροφικούς άξονες (εναλλαγή γωνίας άξονα). Τα προγράμματα μπορούν να φορτωθούν μέσω USB, οθόνης αφής ή προαιρετικού σαρωτή κωδικών QR.
• Βάση από χυτοσίδηρο και γραμμικοί οδηγοί:Το βαρύ κρεβάτι από χυτοσίδηρο παρέχει σταθερή βάση. Οι γραμμικές ράγες οδήγησης και οι σφαιρικές βίδες ακριβείας εξασφαλίζουν ομαλή, ακριβή κίνηση του άξονα με ελάχιστη αντίστροφη κίνηση.
• Πνευματικό σύσφιξη με προστασία από καουτσούκ:Οι σφιγκτήρες συγκρατούν το προφίλ με ασφάλεια κατά τη διάρκεια του φρεζαρίσματος. Οι επιφάνειες επαφής είναι εφοδιασμένες με ελαστικά μαξιλαράκια για την αποφυγή επιφανειακών γρατζουνιών και παραμόρφωσης του αλουμινίου.
• Θύρα εξαγωγής σκόνης:Ένα σημείο σύνδεσης για ένα σύστημα εξαγωγής σκόνης βοηθά να διατηρείται η περιοχή εργασίας καθαρή από τσιπς αλουμινίου κατά τη συνεχή λειτουργία.

Τεχνικές Προδιαγραφές

• Τροφοδοτικό: 380V / 50Hz / 3Ph
• Συνολική ισχύς: 8,8 kW (κινητήρες ατράκτου 2 × 3 kW + σερβοκινητήρες)
• Ταχύτητα ατράκτου: 2800 rpm
• Διάμετρος φρεζαρίσματος: φ230--φ350 mm (προσαρμόσιμο)
• Πίεση αέρα εργασίας: 0,5--0,8 MPa
• Μέγιστο βάθος φρεζαρίσματος: 80 mm
• Μέγιστο μέγεθος προφίλ: Πλάτος ≤120 mm, Ύψος ≤150 mm
• Διάσταση μηχανήματος: 1700 × 800 × 1500 mm
• Βάρος: ≈ 450 kg

Εργοστάσιο & After-Sales

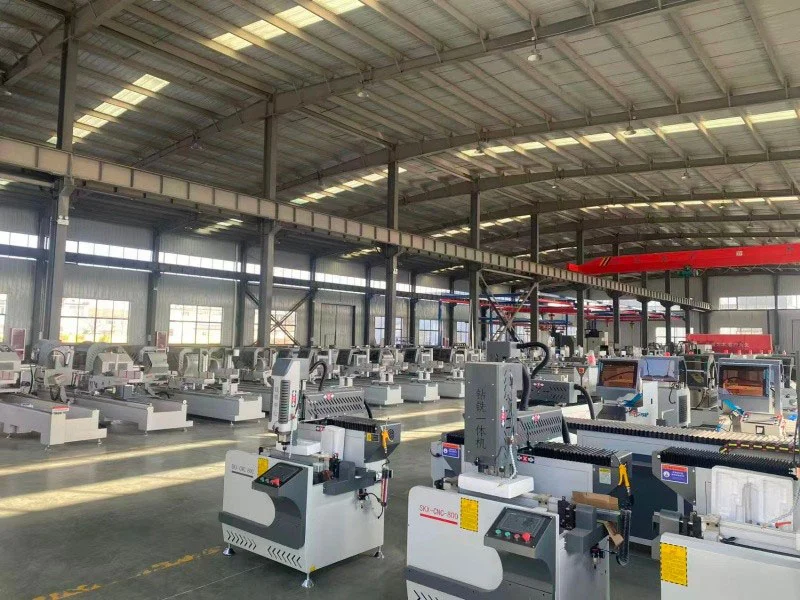

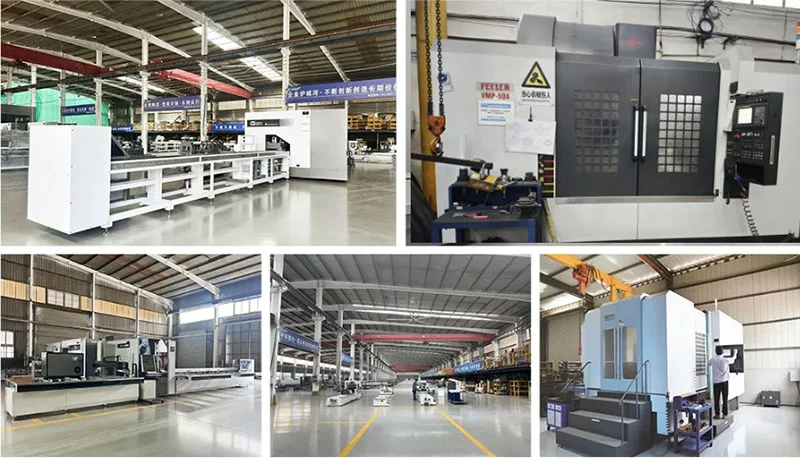

Η Lebulang Machine λειτουργεί το εργοστάσιο παραγωγής Jinan από το 1996, κατασκευάζοντας μηχανές επεξεργασίας παραθύρων, πορτών και προφίλ. ΟΓραμμή παραγωγής αλουμινίου Dual Cut 4+2 Axis End Miller Thermal Breakαποστέλλεται απευθείας από το εργοστάσιο με πιστοποιητικά CE και ISO. Η δομική εγγύηση ενός έτους είναι στάνταρ. Περιλαμβάνονται δωρεάν οδηγίες απομακρυσμένης εγκατάστασης, εκπαιδευτικά μέσα και ηλεκτρονική υποστήριξη. Αναλώσιμα — κόφτες, σιαγόνες, σφραγίδες — διατηρούνται σε απόθεμα. Μπορεί να κανονιστεί η επιτόπια θέση σε λειτουργία.

FAQ

Ε: Μπορεί ο εξοπλισμός σας να χειριστεί τόσο προφίλ παραθύρων/πορτών όσο και προφίλ τοίχου κουρτινών αλουμινίου;

Α: Ναι. Το εργοστάσιό μας παράγει έξυπνα μηχανήματα για την κατασκευή πορτών, παραθύρων και κουρτινών. Για παράδειγμα, ο σταθμός εργασίας G20/G50 χειρίζεται κατεργασία πλήρους διαδικασίας, ενώ τα πριόνια μας με την επωνυμία Lebulang κόβουν προφίλ σε γωνίες από 45° έως 135°. Συνιστούμε εξοπλισμό με βάση τις συγκεκριμένες ανάγκες παραγωγής σας.

Ε: Είναι πολύπλοκη η λειτουργία; Χρειάζομαι πολλούς ειδικευμένους εργάτες;

Α: Σχεδιάζουμε τα μηχανήματα που θα λειτουργούν με ελάχιστη εκπαίδευση. Το σύστημα CNC αποθηκεύει προκαθορισμένα προγράμματα και η διεπαφή χρησιμοποιεί απλά μενού. Δεν απαιτούνται προηγμένες γνώσεις προγραμματισμού. Παρέχουμε δωρεάν εκπαιδευτικό υλικό, απομακρυσμένη καθοδήγηση και βίντεο εγκατάστασης για να βοηθήσουμε το προσωπικό σας να γίνει γρήγορα ικανό.

Ε: Τι γίνεται με την ακρίβεια επεξεργασίας και τη μακροπρόθεσμη σταθερότητα;

Α: Χρησιμοποιούμε σώματα μηχανών από χυτοσίδηρο, γραμμικές ράγες οδήγησης και σφαιροβιδωτές μηχανές με σερβοκινητήρες. Τα βασικά εξαρτήματα προέρχονται από διεθνώς αναγνωρισμένους προμηθευτές. Τα εργαλεία με διαμάντι και τα αυτόματα συστήματα λίπανσης συμβάλλουν στη διατήρηση της ποιότητας κοπής και στην παράταση της διάρκειας ζωής των εξαρτημάτων, υποστηρίζοντας σταθερή ακρίβεια με την πάροδο του χρόνου.

Ε: Ποια υπηρεσία μετά την πώληση παρέχετε;

Α: Προσφέρουμε 24ωρη ηλεκτρονική υποστήριξη, εγγύηση ενός έτους και δια βίου συντήρηση. Διατίθεται απομακρυσμένη αντιμετώπιση προβλημάτων μέσω βιντεοκλήσης. Σε περίπτωση που είναι απαραίτητη μια επιτόπια επίσκεψη, μπορούμε να την κανονίσουμε με επιπλέον κόστος. Τα ανταλλακτικά διατηρούνται σε απόθεμα και μπορούν να αποσταλούν γρήγορα.
