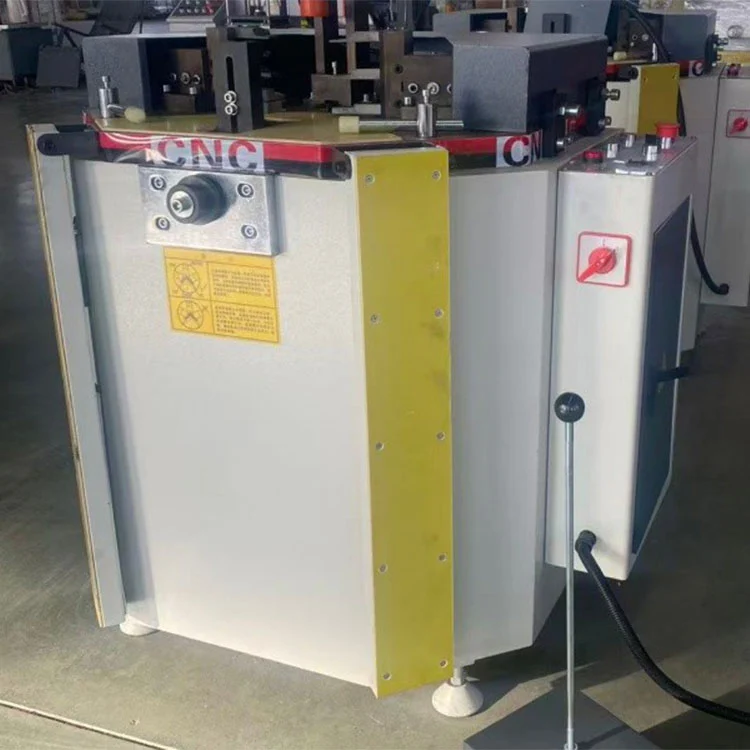

CNC γωνιακή μηχανή πτύχωσης τεσσάρων κεφαλών

Βασικά Χαρακτηριστικά

• Ταυτόχρονη πτύχωση τεσσάρων κεφαλών:ΟCNC γωνιακή μηχανή πτύχωσης τεσσάρων κεφαλώνολοκληρώνει και τις τέσσερις γωνίες ενός πλαισίου σε έναν κύκλο πίεσης. Αυτό μειώνει τον χρόνο χειρισμού σε σύγκριση με εναλλακτικές λύσεις μονής ή διπλής κεφαλής, όπου το πλαίσιο πρέπει να επανατοποθετηθεί και να σφίξει ξανά για κάθε ζεύγος γωνιών.
• Τοποθέτηση σερβομηχανισμού CNC:Κάθε κεφαλή σύσφιξης τοποθετείται από έναν σερβοκινητήρα που οδηγεί μια σφαιρική βίδα. Ο χειριστής επιλέγει το μέγεθος του πλαισίου στην οθόνη αφής και οι κεφαλές μετακινούνται αυτόματα στις απαιτούμενες θέσεις. Το ίδιο σύστημα αποθηκεύει πολλαπλές συνταγές καρέ. Η επαναλαμβανόμενη ακρίβεια τοποθέτησης καθορίζεται στα ±0,1 mm, με το διαγώνιο σφάλμα συνήθως εντός 1 mm και το σφάλμα ραφής κάτω από 0,15 mm κάτω από κατάλληλα προετοιμασμένα προφίλ.
• Εύρος μεγέθους πλαισίου:Το μηχάνημα χειρίζεται κουφώματα από 550 × 550 mm έως 1800 mm σε ύψος και 3000 mm σε πλάτος, καλύπτοντας την πλειονότητα των διαστάσεων του πλαισίου παραθύρων και πορτών από αλουμίνιο που βρίσκονται σε οικιακή και εμπορική παραγωγή.
• Υδραυλικό σύστημα πτύχωσης:Κάθε κεφαλή κινείται από έναν υδραυλικό κύλινδρο με ονομαστική πίεση λαδιού 15 MPa και συνολική δύναμη πτύχωσης 48 kN. Το υδραυλικό κύκλωμα χρησιμοποιεί μια ακολουθία δύο σταδίων υψηλής-χαμηλής πίεσης: η διαδρομή ταχείας προσέγγισης μειώνει τον χρόνο κύκλου, ενώ η συγκράτηση υψηλής πίεσης στο τέλος της διαδρομής εξασφαλίζει μια σφιχτή γωνιακή σύνδεση.
• Πνευματικοί κινητοί σφιγκτήρες:Οι μονάδες σύσφιξης μετακινούνται αυτόματα προς τα εμπρός για τη φόρτωση του πλαισίου και ανασύρονται μετά την πτύχωση για εκφόρτωση. Η δύναμη σύσφιξης εφαρμόζεται από δύο κατευθύνσεις για να συγκρατήσει το προφίλ στη θέση του και να μειώσει τον κίνδυνο παραμόρφωσης κατά τη διάρκεια της διαδρομής πίεσης.

Τεχνικές Προδιαγραφές

Πώς λειτουργεί

ΟCNC γωνιακή μηχανή πτύχωσης τεσσάρων κεφαλώνλειτουργεί με μια σειρά που ξεκινά με την εισαγωγή διαστάσεων του πλαισίου στην οθόνη αφής. Οι τέσσερις κεφαλές σύσφιξης, η καθεμία τοποθετημένες σε άξονες με σφαιρικές βίδες με σερβομηχανισμό, μετακινούνται αυτόματα στις προγραμματισμένες θέσεις. Ο χειριστής τοποθετεί τα κομμένα και προετοιμασμένα προφίλ αλουμινίου στα εξαρτήματα σύσφιξης. Οι πνευματικοί σφιγκτήρες εμπλέκονται για να συγκρατούν τα προφίλ στη θέση τους, ασκώντας πίεση τόσο από κάθετη όσο και από οριζόντια κατεύθυνση. Αφού συσφίξει, το υδραυλικό κύκλωμα ενεργοποιείται σε δύο στάδια: μια γρήγορη προώθηση χαμηλής πίεσης φέρνει τα εργαλεία σύσφιξης σε επαφή με τις γωνίες του προφίλ και ένα κράτημα υψηλής πίεσης εφαρμόζει την πλήρη δύναμη πτύχωσης 48 kN για να ολοκληρώσει τη γωνιακή άρθρωση. Μετά το χρόνο κράτησης, οι σφιγκτήρες απελευθερώνονται, τα εργαλεία πτύχωσης ανασύρονται και το τελειωμένο πλαίσιο μπορεί να αφαιρεθεί. Και οι τέσσερις γωνίες ολοκληρώνονται σε έναν κύκλο, επομένως το πλαίσιο δεν χρειάζεται να επανατοποθετηθεί.

Βασικά εξαρτήματα

• Σερβοκινητήρες και σφαιρικές βίδες:Κάθε μία από τις τέσσερις κεφαλές τοποθετείται ανεξάρτητα από έναν σερβοκινητήρα AC συνδεδεμένο με μια σφαιρική βίδα ακριβείας. Αυτή η διάταξη παρέχει επαναληψιμότητα ±0,1 mm και επιτρέπει την επανατοποθέτηση των κεφαλών για διαφορετικά μεγέθη πλαισίου χωρίς χειροκίνητη ρύθμιση.
• Υδραυλική μονάδα ισχύος:Μια δεξαμενή 60 λίτρων παρέχει λάδι σε τέσσερις υδραυλικούς κυλίνδρους μέσω μιας πολλαπλής με βαλβίδες ελέγχου πίεσης. Η ακολουθία δύο σταδίων υψηλής-χαμηλής πίεσης διαχειρίζεται το PLC μέσω ηλεκτρομαγνητικών βαλβίδων.

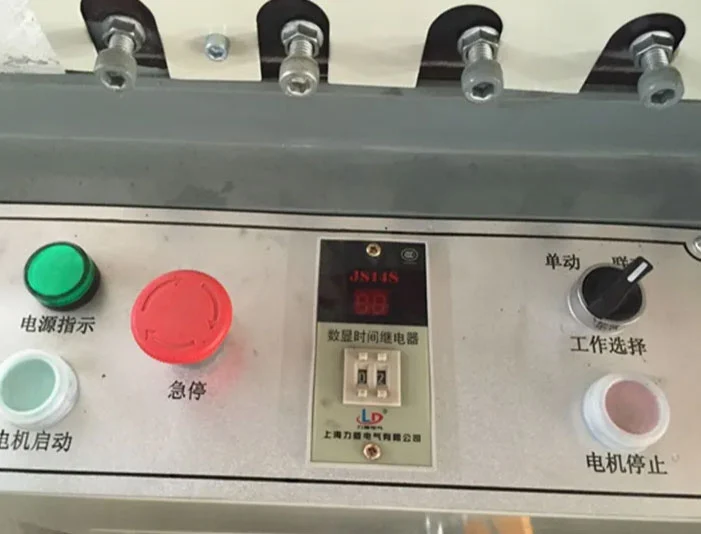

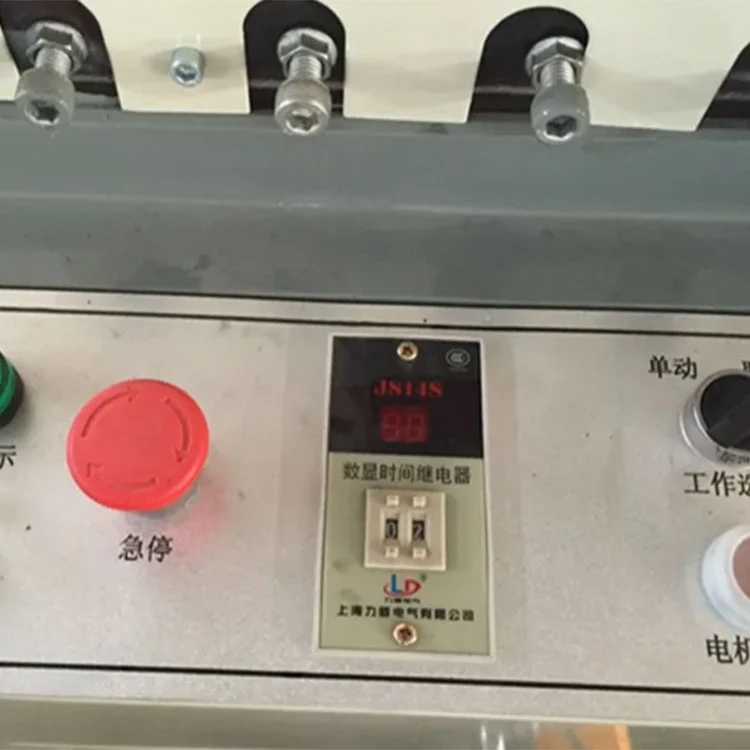

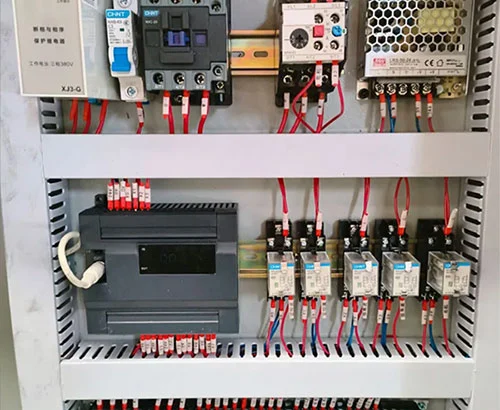

• Οθόνη αφής και PLC:Η βιομηχανική οθόνη αφής εμφανίζει ρυθμίσεις μεγέθους καρέ, αποθηκευμένα προγράμματα, μετρητές παραγωγής και μηνύματα συναγερμού. Οι συνταγές παραμέτρων για διαστάσεις πλαισίου που παράγονται συνήθως μπορούν να αποθηκευτούν και να ανακληθούν.

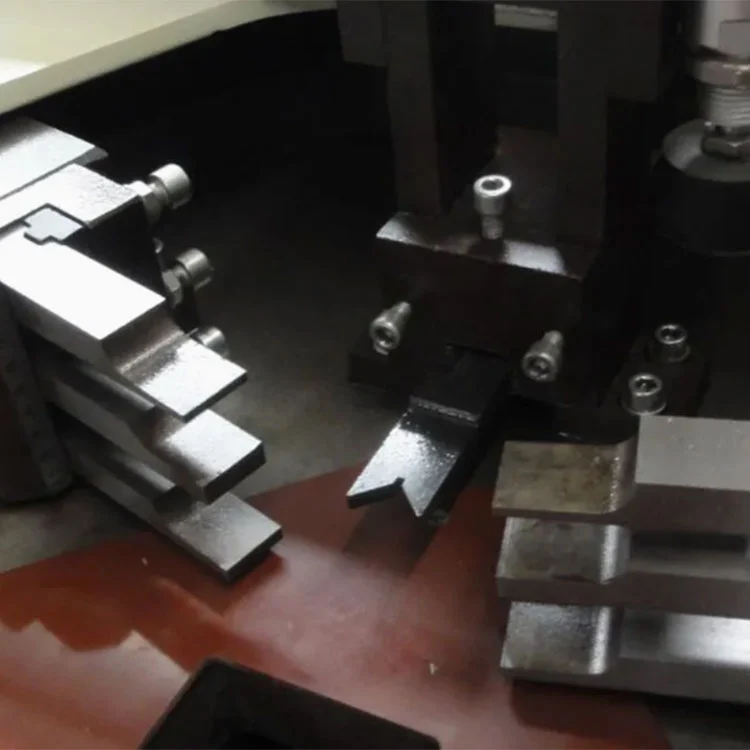

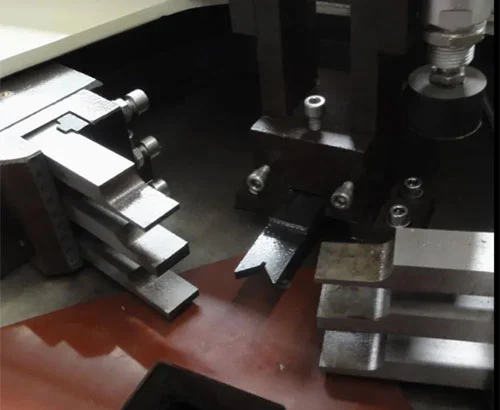

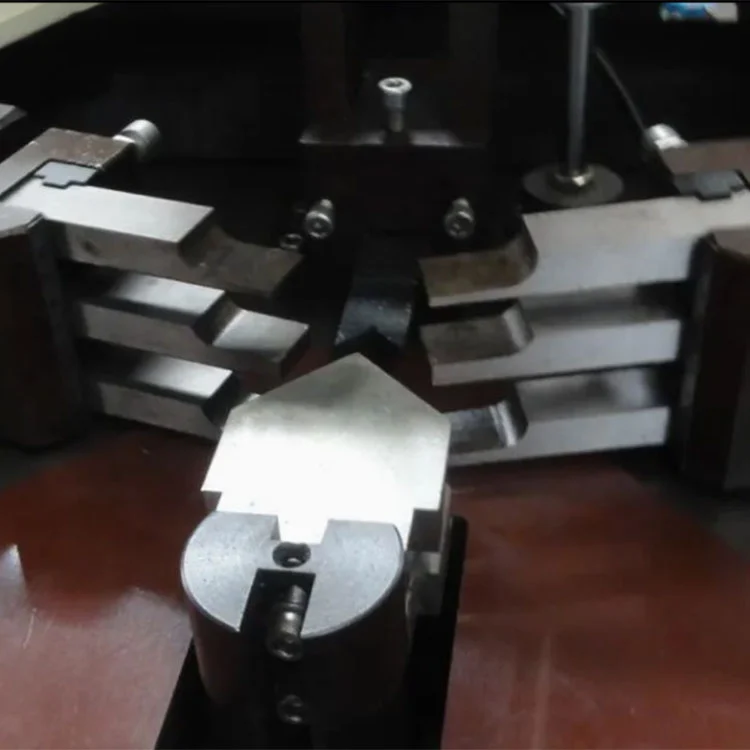

• Εργαλεία πτύχωσης:Τα μαχαίρια πτύχωσης από σκληρυμένο χάλυβα κατασκευάζονται για να ταιριάζουν με τη γεωμετρία του προφίλ. Τα σετ εργαλείων μπορούν να ανταλλάσσονται με διαφορετικές διατομές προφίλ. Τα μαχαίρια είναι ρυθμιζόμενα για βάθος και ευθυγράμμιση.

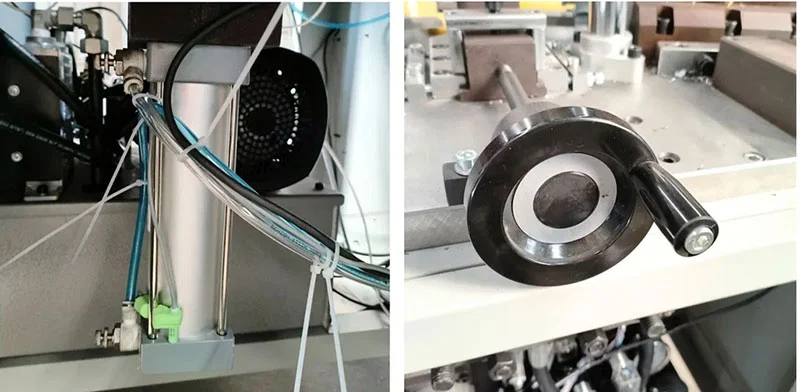

• Πνευματικό σύστημα σύσφιξης:Οι σφιγκτήρες κινούνται προς τα εμπρός και ανασύρονται σε γραμμικούς οδηγούς. Η δύναμη σύσφιξης παρέχεται από πνευματικούς κυλίνδρους με πίεση ρυθμισμένη στα 0,5–0,8 MPa. Ο σχεδιασμός σύσφιξης διπλής κατεύθυνσης εφαρμόζει δύναμη από δύο πλευρές για να σταθεροποιεί το προφίλ κατά τη διάρκεια της πτύχωσης.
• Πλαίσιο μηχανής:Μια συγκολλημένη χαλύβδινη κατασκευή υποστηρίζει τις τέσσερις κινούμενες κεφαλές και το σταθερό κεντρικό τραπέζι εργασίας. Το πλαίσιο έχει σχεδιαστεί για να αντιστέκεται στις δυνάμεις αντίδρασης που δημιουργούνται κατά τη πτύχωση και να διατηρεί την ευθυγράμμιση της κεφαλής με την πάροδο του χρόνου.

Σενάρια εφαρμογής

Κατασκευή κουφωμάτων αλουμινίου

Πρεσάρισμα κουφωμάτων, συρόμενων και θερμοδιακοπτόμενων κουφωμάτων.

Παραγωγή Πόρτας Αλουμινίου

Γωνιακή συναρμολόγηση πορτών εισόδου, μπαλκονόπορτες, πυράντοχες πόρτες αλουμινίου, και εσωτερικά κουφώματα αλουμινίου.

Προφίλ τοίχου και κτιρίων

Γωνιακή πτύχωση 90° των επιπέδων αλουμινίου, των τραβέρσας και των προφίλ πρόσοψης.

Παραγωγή μεγάλου όγκου

Χρησιμοποιείται σε μεσαία και μεγάλα εργοστάσια πορτών και παραθύρων αλουμινίου όπου η ολοκλήρωση τεσσάρων γωνιών σε έναν κύκλο μειώνει τον χρόνο επεξεργασίας ανά πλαίσιο και υποστηρίζει υψηλότερη ημερήσια απόδοση.

Κατασκευαστής & Εγγύηση

Η Shandong Lebulang Precision Machinery Co., Ltd., που λειτουργεί ως Lebulang Machine, παράγει εξοπλισμό επεξεργασίας παραθύρων και πορτών αλουμινίου και PVC στις εγκαταστάσεις της στο Jinan από το 1996. Η εταιρεία διαχειρίζεται την Ε&Α, τη μηχανική κατεργασία, τη συναρμολόγηση, τις δοκιμές και τις εσωτερικές πωλήσεις. ΟCNC γωνιακή μηχανή πτύχωσης τεσσάρων κεφαλώνείναι κατασκευασμένο σύμφωνα με αυτό το ολοκληρωμένο σύστημα και παρέχεται απευθείας από το εργοστάσιο με πιστοποίηση CE και ISO 9001. Η εγγύηση ενός έτους καλύπτει την κύρια δομή. Περιλαμβάνεται απομακρυσμένη τεχνική υποστήριξη, συμπεριλαμβανομένης της διάγνωσης βίντεο και της καθοδήγησης λειτουργίας. Ανταλλακτικά όπως μαχαίρια πτύχωσης, τσιμούχες και στοιχεία φίλτρου διατίθενται και μπορούν να παραγγελθούν ξεχωριστά. Η επιτόπια εγκατάσταση και θέση σε λειτουργία μπορεί να κανονιστεί με επιπλέον κόστος.

FAQ

Ε1: Τι σημαίνει το CLM4S;

Α: Γωνιακή μηχανή CNC Servo 4 κεφαλών. Το "4" αναφέρεται στις τέσσερις ανεξάρτητες κεφαλές πτύχωσης.

Ε2: Ποιο είναι το μέγιστο μέγεθος πλαισίου που μπορεί να χειριστεί το μηχάνημα;

Α: Η τυπική διαμόρφωση χειρίζεται πλαίσια έως 1800 mm ύψος και 3000 mm πλάτος. Τα μη τυποποιημένα μεγέθη μπορούν να συζητηθούν κατά τη στιγμή της παραγγελίας.

Ε3: Είναι δύσκολο να λειτουργήσει το μηχάνημα για νέους εργαζόμενους;

Α: Η λειτουργία γίνεται μέσω οθόνης αφής με αποθηκευμένα προγράμματα καρέ. Παρέχεται εγχειρίδιο στην αγγλική γλώσσα και εκπαίδευση βίντεο. Οι περισσότεροι χειριστές μαθαίνουν την καθημερινή ρουτίνα μέσα σε μία έως δύο εργάσιμες ημέρες.

Ε4: Ποιοι τύποι όρων πληρωμής και παράδοσης είναι διαθέσιμοι;

Α: Η πληρωμή μπορεί να γίνει με T/T ή L/C σε κύρια νομίσματα, όπως USD, EUR και GBP. Οι τυπικοί όροι παράδοσης είναι FOB Qingdao ή Jinan. Τα CFR, CIF και EXW γίνονται επίσης δεκτά ανάλογα με τον προορισμό αποστολής.

Ε5: Μπορεί το εργαλείο πτύχωσης να προσαρμοστεί για συγκεκριμένα προφίλ;

Α: Ναι, τα μαχαίρια πτύχωσης μπορούν να κατασκευαστούν ώστε να ταιριάζουν με τη διατομή του προφίλ του πελάτη. Ένα δείγμα προφίλ ή ένα σχέδιο απαιτείται κατά τη διαδικασία παραγγελίας για να παραχθεί το σωστό σετ εργαλείων.
