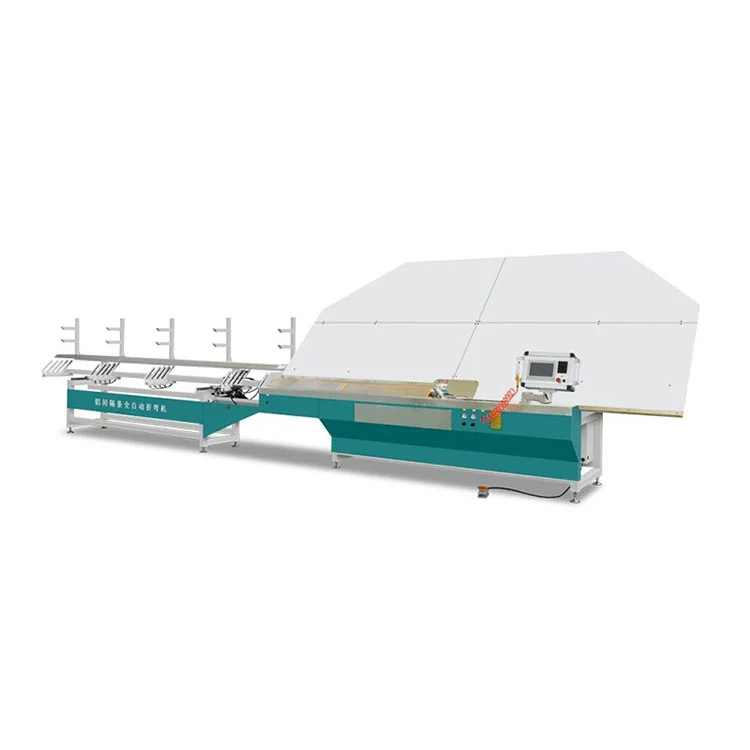

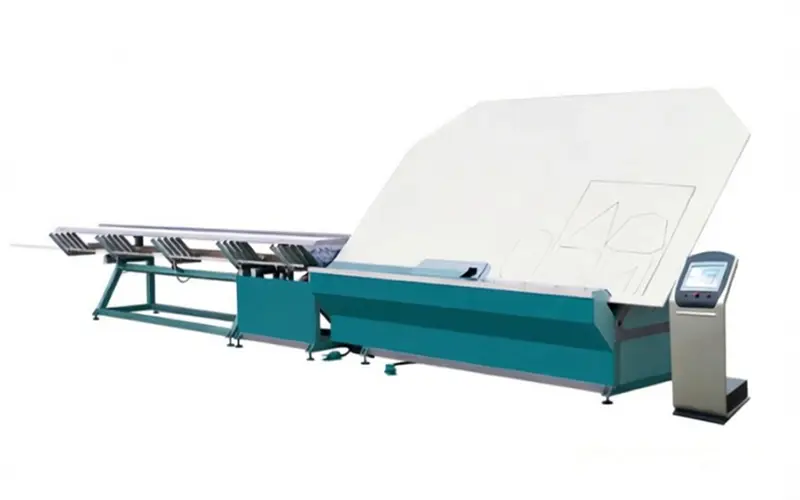

Μηχάνημα κάμψης αποστάτη αλουμινίου CNC για μονωτικό γυαλί

Βασικά Χαρακτηριστικά

• Σύστημα ελέγχου και μονάδες δίσκου:ΟΜηχάνημα κάμψης αποστάτη αλουμινίου CNC για μονωτικό γυαλίείναι εξοπλισμένο με Siemens PLC, οθόνη αφής Kinco, σερβοκινητήρες Fuji και πνευματικά εξαρτήματα Airtac. Ο κεντρικός ελεγκτής διαχειρίζεται την αποθήκευση δεδομένων και την επιλογή προγράμματος, ενώ ένας υποελεγκτής χειρίζεται την αλληλουχία μηχανής σε πραγματικό χρόνο για να αποτρέψει σφάλματα εισαγωγής του χειριστή.
• Ακρίβεια φρεζαρίσματος και πλαισίου:Ένας ειδικός σταθμός φρεζαρίσματος ισοπεδώνει την επιφάνεια του διαχωριστή πριν την κάμψη και τη γωνιακή ένωση. Οι διαστάσεις του τελικού πλαισίου διατηρούνται εντός ±0,5 mm από τις προγραμματισμένες τιμές, γεγονός που βοηθά στη διατήρηση της ακεραιότητας της γωνιακής στεγανοποίησης στην τελική IGU.
• Ενσωματωμένες λειτουργίες επεξεργασίας:Το μηχάνημα εκτελεί αυτόματη κάμψη, κοπή προφίλ και γωνιακή ένωση χωρίς ραφή σε έναν συνεχή κύκλο. Τριάντα δύο σχήματα πλαισίων μπορούν να αποθηκευτούν στη μνήμη. Τέσσερις σταθμοί αποθήκευσης υλικών διαθέτουν πλάτη αποστάτη από 6Α έως 30Α, επιτρέποντας γρήγορη εναλλαγή μεταξύ διαφορετικών προφίλ.
• Διπλή κάμψη και εισαγωγή γωνίας:Διατίθενται εξωτερικές και εσωτερικές κεφαλές κάμψης. Οι γωνιακές αρθρώσεις μπορούν να γίνουν αυτόματα για παραγωγή όγκου ή χειροκίνητα για μικρές παρτίδες και προσαρμοσμένα σχήματα, δίνοντας στον χειριστή ευελιξία με βάση τον τύπο παραγγελίας.
• Μονάδα σήμανσης λέιζερ:Τρεις λειτουργίες σήμανσης είναι επιλέξιμες για την προσθήκη λογότυπων, κωδικών προϊόντων ή κειμένου απευθείας στην επιφάνεια του διαχωριστή πριν ή μετά την κάμψη, η οποία μπορεί να διαμορφωθεί ώστε να πληροί τις απαιτήσεις σήμανσης OEM.
• Διάστημα κατασκευής μηχανών και σέρβις:Το πλαίσιο και τα στοιχεία οδήγησης είναι κατασκευασμένα για βιομηχανικούς κύκλους λειτουργίας. Η προγραμματισμένη συντήρηση ακολουθεί ημερήσιες, μηνιαίες και ετήσιες λίστες ελέγχου, με κοινά προσβάσιμα εξαρτήματα τακτοποιημένα για απλή επιθεώρηση και αντικατάσταση. Ο κατασκευαστής παρέχει δύο χρόνια εγγύηση για το πλήρες μηχάνημα και ένα έτος δωρεάν αντικατάσταση στα εξαρτήματα φθορά.

Δομή Μηχανής & Αρχή Εργασίας

ΟΜηχάνημα κάμψης αποστάτη αλουμινίου CNC για μονωτικό γυαλίοργανώνεται σε έξι μηχανικά υποσυστήματα που μετακινούν τη λωρίδα αλουμινίου από την είσοδο ακατέργαστου πηνίου στην έξοδο τελικού πλαισίου διαχωριστή:

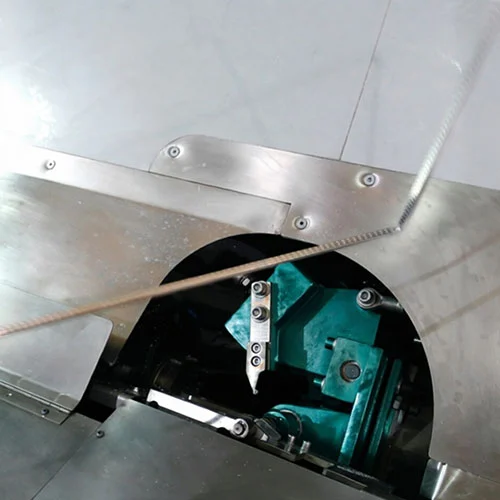

• Μηχανισμός κάμψης— Δέχεται εξωτερικές ή εσωτερικές κεφαλές κάμψης ανάλογα με τη διαμόρφωση. Η επιλεγμένη κεφαλή σχηματίζει το προφίλ αποστάτη στην προγραμματισμένη γωνία γωνίας με την απαιτούμενη ακτίνα κάμψης.
• Μηχανισμός φρεζαρίσματος— Μια μονάδα φρεζαρίσματος ακριβείας ισοπεδώνει την επιφάνεια του προφίλ πριν την κάμψη. Αυτό το βήμα αφαιρεί τις ανωμαλίες που θα μπορούσαν να προκαλέσουν παραμόρφωση γωνίας και συμβάλλει στην επίτευξη σταθερής επαφής στεγανοποίησης στην τελική μονάδα.
• Μηχανισμός μετάδοσης— Οδηγεί τη λωρίδα αλουμινίου από το σταθμό φόρτωσης σε κάθε στάδιο επεξεργασίας. Η κίνηση συγχρονίζεται με την τροφοδοσία σερβομηχανισμού για να αποφευχθεί ο λυγισμός ή η κακή ευθυγράμμιση της λωρίδας.
• Βοηθητικός μηχανισμός κεντραρίσματος— Ρυθμίζει τη θέση του κυλίνδρου για να διατηρεί τη λωρίδα στο κέντρο καθώς εισέρχεται στο σταθμό κάμψης, διορθώνοντας μια μικρή πλευρική μετατόπιση που θα μπορούσε να επηρεάσει την ακρίβεια διαστάσεων.
• Μηχανισμός γωνιακής άρθρωσης— Υποστηρίζει τόσο αυτόματο μάτισμα υλικών για εργασίες υψηλής απόδοσης όσο και χειροκίνητο μάτισμα για παραγωγή μικρότερου όγκου ή πρωτότυπου.
• Αυτόματος μηχανισμός τροφοδοσίας σερβομηχανισμού— Ένα σύστημα τροφοδοσίας με σερβομηχανισμό προωθεί τη λωρίδα αλουμινίου στο προγραμματισμένο μήκος, με την ταχύτητα και τη θέση να ελέγχονται μέσω του PLC για να ταιριάζει με την επιλεγμένη προδιαγραφή διαχωριστή.

Τεχνικές Παράμετροι Προϊόντος

Βασικά εξαρτήματα & Πληροφορίες προμηθευτή

• PLC και οθόνη αφής:Κύριο χειριστήριο Siemens με έγχρωμη οθόνη αφής Kinco. Η επιλογή προγράμματος και οι ρυθμίσεις παραμέτρων εισάγονται μέσω της οθόνης αφής. το PLC διαχειρίζεται το χρονισμό εκτέλεσης και τις αλληλοκλειδώσεις.
• Μονάδες σερβομηχανισμού:Οι σερβοκινητήρες και οι ηλεκτροκινητήρες Fuji ελέγχουν τους άξονες τροφοδοσίας και κάμψης, παρέχοντας την ακρίβεια τοποθέτησης που απαιτείται για ανοχή πλαισίου ±0,5 mm.
• Πνευματικό σύστημα:Οι κύλινδροι, οι βαλβίδες και τα εξαρτήματα Airtac χειρίζονται λειτουργίες σύσφιξης, πίεσης κάμψης και γωνιακής εισαγωγής. Το πνευματικό κύκλωμα περιλαμβάνει μια μονάδα φίλτρου-ρυθμιστή-λιπαντή στη γραμμή τροφοδοσίας.
• Άξονας φρεζαρίσματος:Οι φρέζες από σκληρυμένο χάλυβα ισοπεδώνουν την επιφάνεια του διαχωριστή. Η ταχύτητα του άξονα και ο ρυθμός τροφοδοσίας έχουν ρυθμιστεί ώστε να ταιριάζουν με το πάχος και το πλάτος της λωρίδας αλουμινίου.
• Πλαίσιο και ράγες οδήγησης:Η συγκολλημένη βάση από χάλυβα υποστηρίζει γραμμικές ράγες οδήγησης για τους μηχανισμούς μετάδοσης και κεντραρίσματος, διατηρώντας την ευθυγράμμιση των λωρίδων σταθερή κατά τη συνεχή λειτουργία.
• Μονάδα σήμανσης λέιζερ:Μια ειδική μονάδα λέιζερ εκτυπώνει λογότυπα, αριθμούς παρτίδας ή κείμενο σε μία από τις τρεις διαμορφώσιμες λειτουργίες, τοποθετημένες είτε πριν είτε μετά το σταθμό κάμψης σύμφωνα με τις ανάγκες παραγωγής.

Πεδίο εφαρμογής

ΑυτόΜηχάνημα κάμψης αποστάτη αλουμινίου CNC για μονωτικό γυαλίαναπτύσσεται σε γραμμές παραγωγής μονάδων μονωτικού γυαλιού όπου απαιτούνται αποστάτες αλουμινίου σε μεσαίους έως μεγάλους όγκους. Οι τυπικοί χρήστες περιλαμβάνουν:

• Μονωτικά εργοστάσια παραγωγής γυαλιού που παράγουν μονάδες διπλού και τριπλού υαλοπίνακα για κατοικίες και εμπορικά κτίρια.
• Αρχιτεκτονικοί επεξεργαστές γυαλιού που παρέχουν ενεργειακά αποδοτικά τζάμια, τζάμια ασφαλείας και προϊόντα ακουστικής μόνωσης.
• Εξειδικευμένα εργαστήρια επεξεργασίας διαχωριστών αλουμινίου που προμηθεύουν προκαμπτόμενα κουφώματα σε άλλους παραγωγούς IGU.
• Κατασκευαστές παραθύρων, πορτών και υαλοπετασμάτων που λειτουργούν εσωτερικά τμήματα επεξεργασίας γυαλιού.

Συσκευασία & Αποστολή

ΟΜηχάνημα κάμψης αποστάτη αλουμινίου CNC για μονωτικό γυαλίαποστέλλεται σε ένα τυπικό ξύλινο κιβώτιο εξαγωγικής ποιότητας με εσωτερικό στήριγμα και περιτύλιγμα ανθεκτικό στην υγρασία. Οι διαστάσεις του κιβωτίου είναι χτισμένες γύρω από το αποτύπωμα 10500×1300×1950 mm της μηχανής, με επιπλέον χώρο για κουτιά αξεσουάρ που περιέχουν ανταλλακτικά κόφτες, σφραγίδες και έντυπη τεκμηρίωση. Ένα βίντεο επιθεώρησης πριν από την αποστολή και μια έκθεση δοκιμής μηχανήματος παρέχεται πριν από την αποστολή. Οι τυπικοί όροι παράδοσης είναι FOB Qingdao ή Jinan, με τυπικό χρόνο παράδοσης περίπου 30 εργάσιμες ημέρες από την επιβεβαίωση της παραγγελίας. Οι επιλογές μεταφοράς μπορούν να επιλεγούν ανάλογα με το λιμάνι προορισμού και τις τοπικές απαιτήσεις παράδοσης.

FAQ

Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α: Η Lebulang Machine λειτουργεί τη δική της μονάδα παραγωγής στο Jinan της Κίνας, όπου παράγεται εξοπλισμός επεξεργασίας γυαλιού και παραθύρων από το 1996. Η Ε&Α, η παραγωγή και οι πωλήσεις πραγματοποιούνται στον ίδιο οργανισμό.

Ε2: Υποστηρίζετε την προσαρμογή;

Α: Οι λειτουργίες του μηχανήματος, οι παράμετροι επεξεργασίας και οι τρόποι σήμανσης μπορούν να προσαρμοστούν στις απαιτήσεις παραγωγής των πελατών βάσει συμφωνιών OEM ή ODM.

Ε3: Ποιος είναι ο χρόνος παράδοσής σας;

Α: Τα τυπικά μηχανήματα αποστέλλονται εντός 30 εργάσιμων ημερών. Οι προσαρμοσμένες διαμορφώσεις ενδέχεται να παρατείνουν τον χρόνο παράδοσης. Διάφορες επιλογές μεταφοράς εμπορευμάτων είναι διαθέσιμες ανάλογα με τον προορισμό.

Ε4: Τι γίνεται με την εγγύηση και τη διάρκεια ζωής;

Α: Η εγγύηση καλύπτει το πλήρες μηχάνημα για δύο χρόνια και τα ανταλλακτικά φθορά για ένα έτος. Η δομή του μηχανήματος έχει σχεδιαστεί για βιομηχανικούς κύκλους λειτουργίας και ο κατασκευαστής διατηρεί μακροπρόθεσμη προμήθεια εξαρτημάτων αντικατάστασης.

Ε5: Πώς να συντηρήσετε το μηχάνημα;

Α: Ένα εγχειρίδιο λειτουργίας με ημερήσιες, μηνιαίες και ετήσιες λίστες ελέγχου συντήρησης παρέχεται μαζί με το μηχάνημα. Διατίθεται απομακρυσμένη τεχνική υποστήριξη για ερωτήσεις αντιμετώπισης προβλημάτων και συντήρησης μετά την εγκατάσταση.
