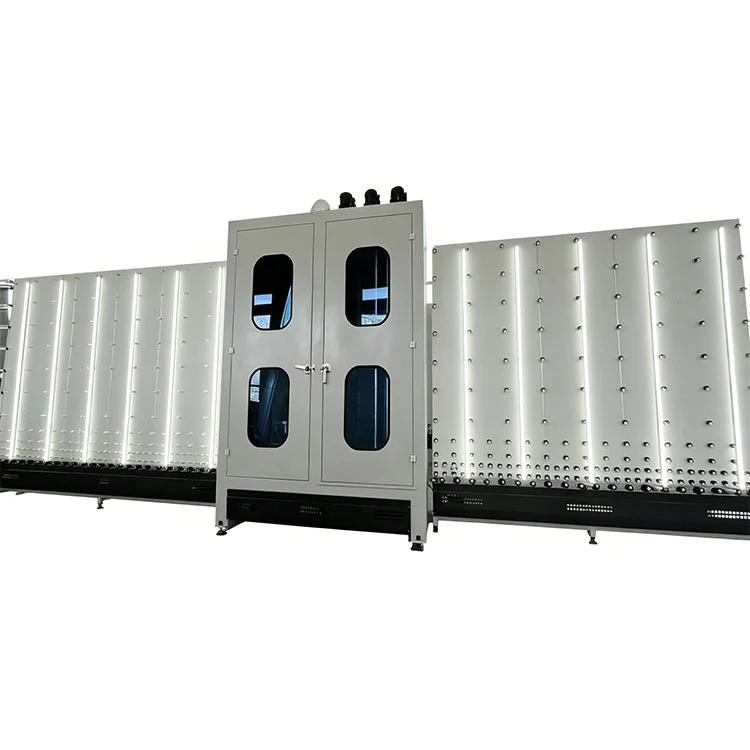

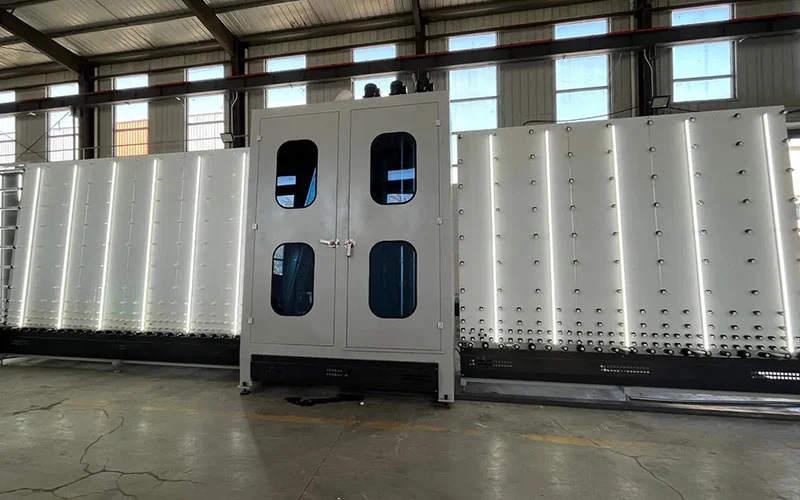

Γραμμή αυτόματης πλύσης στεγνώματος πρέσας για μονωμένο γυαλί

Κύρια Χαρακτηριστικά

1. Έλεγχος PLC με οθόνη αφής HMI:Το σύνολοΓραμμή αυτόματης πλύσης στεγνώματος πρέσας για μονωμένο γυαλίη διαχείριση γίνεται μέσω ενός ενιαίου πίνακα ελέγχου. Οι χειριστές μπορούν να ρυθμίσουν την ταχύτητα πλύσης, τη θερμοκρασία στεγνώματος, την πίεση πίεσης και τη διάρκεια πλήρωσης αργού από τη διεπαφή. Οι δείκτες κατάστασης σε πραγματικό χρόνο δείχνουν την κατάσταση λειτουργίας κάθε σταθμού και τα μηνύματα συναγερμού επισημαίνουν αποκλίσεις από τις καθορισμένες παραμέτρους.
2. Αυτόματη ανίχνευση επικαλυμμένης επιφάνειας:Οι οπτικοί αισθητήρες που είναι τοποθετημένοι στην είσοδο του τμήματος πλύσης αναγνωρίζουν τις επιφάνειες Low-E και άλλες επικαλυμμένες γυάλινες επιφάνειες. Το σύστημα προσαρμόζει την πίεση της βούρτσας και τη ροή του νερού ανάλογα και μπορεί να σταματήσει τη γραμμή εάν ένα τζάμι είναι φορτωμένο με την επικαλυμμένη πλευρά στραμμένη προς τη λάθος κατεύθυνση.
3. Κίνηση βούρτσας μεταβλητής συχνότητας:Οι κινητήρες κυλίνδρων βούρτσας ελέγχονται από αντιστροφέα, επιτρέποντας στον χειριστή να προσαρμόζει την ταχύτητα περιστροφής με βάση την κατάσταση του γυαλιού. Τα βαρύτερα φορτία βρωμιάς μπορούν να αντιμετωπιστούν σε χαμηλότερες ταχύτητες μεταφορέα με υψηλότερη ροπή βούρτσας, ενώ ο τυπικός καθαρισμός εκτελείται με μεγαλύτερη απόδοση.
4. Αυτοπροσαρμοζόμενο στέγνωμα μαχαιριού αέρα:Το συγκρότημα μαχαιριού αέρα ανιχνεύει το πάχος του γυαλιού και ρυθμίζει αυτόματα το διάκενο. Το σύστημα κυκλοφορίας ζεστού αέρα κλειστού βρόχου διατηρεί σταθερή θερμοκρασία στεγνώματος, στοχεύοντας σε μια επιφάνεια χωρίς νερό σε ολόκληρη την περιοχή του γυαλιού, συμπεριλαμβανομένων των άκρων.
5. Αυτόματος διαχωριστής και τοποθέτηση γυαλιού:Οι στάσεις πνευματικής ευθυγράμμισης τοποθετούν το αλουμινένιο διαχωριστικό πλαίσιο και τους υαλοπίνακες πριν από το στάδιο πίεσης. Η ανοχή ευθυγράμμισης διατηρείται εντός ±1 mm για να εξασφαλιστεί σταθερή γεωμετρία στεγανοποίησης άκρων.
6. Έξυπνος υπολογισμός πλήρωσης αργού:Το σύστημα ελέγχου διαβάζει τις διαστάσεις του γυαλιού και το πλάτος του διαχωριστή για να υπολογίσει τον όγκο της εσωτερικής κοιλότητας και, στη συνέχεια, προσαρμόζει τον χρόνο πλήρωσης αργού και τον ρυθμό ροής ανάλογα, αποφεύγοντας τόσο την υποπλήρωση όσο και τη σπατάλη αερίου.
7. Πρέσα με σερβοκινητήρα με ενσωματωμένη πλήρωση αργού:Η μονάδα πρέσας συνδυάζει εσωτερική συναρμολόγηση, συμπίεση και πλήρωση αργού σε έναν σταθμό. Ο σερβοκινητήρας ελέγχει τη δύναμη πίεσης και τον παραλληλισμό, ενώ το σύστημα έγχυσης αερίου στοχεύει σε συγκέντρωση αργού μετά την πλήρωση ≥90%.
8. Συμβατότητα παραγωγής:Η σειρά επεξεργάζεται μονάδες μονωτικού γυαλιού διπλού υαλοπίνακα, τριπλού υαλοπίνακα, με επίστρωση Low-E και πολυστρωματικό μονωτικό γυαλί. Το τελικό πάχος IGU από 10 έως 48 mm προσαρμόζεται από τους ρυθμιζόμενους οδηγούς πρέσας και μεταφορέα.
9. Απομακρυσμένη παρακολούθηση και διαδικτυακές αναβαθμίσεις:Μια θύρα Ethernet επιτρέπει τη σύνδεση στο εργοστασιακό δίκτυο. Το εξουσιοδοτημένο προσωπικό σέρβις μπορεί να έχει πρόσβαση στο PLC για απομακρυσμένη διάγνωση, προσαρμογή παραμέτρων και ενημερώσεις προγράμματος, μειώνοντας την ανάγκη για επιτόπιες επισκέψεις σέρβις.

Τεχνικές Παράμετροι

Διαμόρφωση γραμμής & ροή εργασίας

ΟΓραμμή αυτόματης πλύσης στεγνώματος πρέσας για μονωμένο γυαλίδιαρρυθμίζεται ως γραμμή παραγωγής ευθείας ροής που αποτελείται από τέσσερις διασυνδεδεμένους σταθμούς. Τα γυάλινα φύλλα εισέρχονται στο άκρο φόρτωσης και περνούν διαδοχικά από κάθε τμήμα:

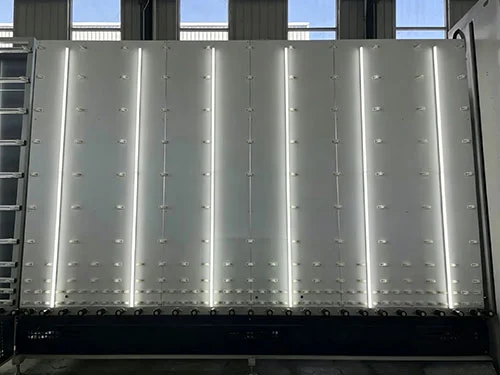

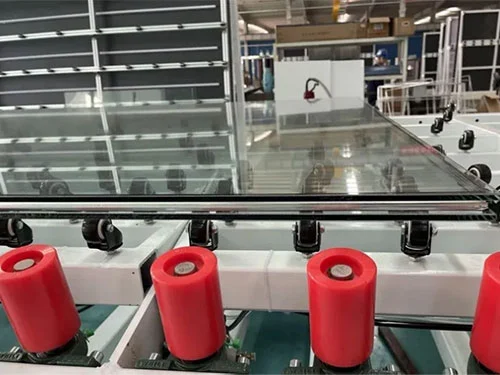

• Τμήμα φόρτωσης και επιθεώρησης:Οι υαλοπίνακες τοποθετούνται χειροκίνητα ή με φορτωτή στον μεταφορέα εισόδου. Οι οπτικοί αισθητήρες ανιχνεύουν την παρουσία γυαλιού, τις διαστάσεις και τις επικαλυμμένες επιφάνειες πριν τροφοδοτήσουν τη ζώνη πλύσης.
• Τμήμα πλυσίματος και ξεβγάλματος:Περιστρεφόμενες νάιλον βούρτσες με ρυθμιζόμενη πίεση τρίβουν και τις δύο γυάλινες επιφάνειες. Το γλυκό νερό ή το ανακυκλωμένο νερό ψεκάζεται μέσω ακροφυσίων επίπεδης εκτόξευσης, ακολουθούμενο από ένα ξέπλυμα απιονισμένου νερού για την αποφυγή υπολειμμάτων ορυκτών.
• Τμήμα ξήρανσης:Ο θερμαινόμενος αέρας διοχετεύεται μέσω μαχαιριών αέρα που βρίσκονται πάνω και κάτω από τη γυάλινη διαδρομή. Το διάκενο του μαχαιριού αέρα προσαρμόζεται αυτόματα στο πάχος του γυαλιού. Ένα σύστημα θέρμανσης κλειστού βρόχου ανακυκλώνει και ξαναθερμαίνει τον αέρα για να διατηρήσει την απόδοση στεγνώματος ενώ διαχειρίζεται την κατανάλωση ενέργειας.
• Τμήμα Συναρμολόγησης και Τύπου:Το πλαίσιο αλουμινίου, προγεμισμένο με ξηραντικό και επικαλυμμένο με πρωτεύον σφράγισμα, είναι τοποθετημένο στο υαλοπίνακα. Ο δεύτερος υαλοπίνακας είναι ευθυγραμμισμένος πνευματικά. Η σερβοκατευθυνόμενη πρέσα φέρνει τα τζάμια μαζί με ελεγχόμενο ρυθμό. Η πλήρωση αργού μπορεί να πραγματοποιηθεί σε αυτό το τμήμα μέσω ενός καθετήρα που εισάγεται μεταξύ των υαλοπινάκων πριν από την τελική πίεση.

Βασικά εξαρτήματα

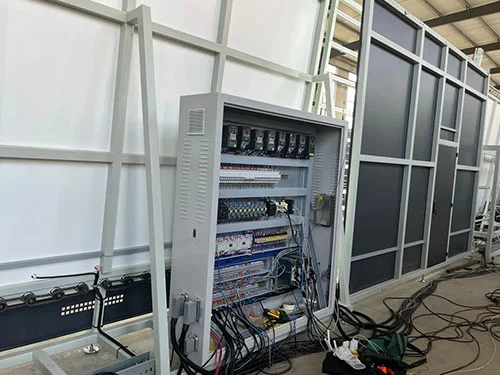

• PLC και HMI:Προγραμματιζόμενος ελεγκτής βιομηχανικής ποιότητας με έγχρωμη οθόνη αφής. Αποθηκεύει πολλές συνταγές γυαλιού με προκαθορισμένες παραμέτρους πλύσης, στεγνώματος και πίεσης.
• Ρολά βούρτσας:Βούρτσες με νάιλον τρίχες με ρυθμιζόμενο ύψος. Η μετάδοση μεταβλητής συχνότητας επιτρέπει την αντιστοίχιση ταχύτητας με το επίπεδο βρωμιάς του γυαλιού και την απόδοση της γραμμής.
• Συγκρότημα μαχαιριού αέρα:Μαχαίρια αέρα ακριβείας εδάφους με αυτόματη ρύθμιση του διακένου με βάση την είσοδο πάχους γυαλιού. Συνδέεται σε σύστημα κυκλοφορίας ζεστού αέρα κλειστού βρόχου με θερμαντικά στοιχεία και αισθητήρες θερμοκρασίας.
• Αισθητήρες ανίχνευσης χαμηλού E:Οπτικοί αισθητήρες που διαφοροποιούν τις επικαλυμμένες από τις μη επικαλυμμένες γυάλινες επιφάνειες στην είσοδο του τμήματος πλύσης.
• Μονάδα σέρβο πρέσας:Βιδωτή πρέσα με ανάδραση δύναμης. Η ταχύτητα πίεσης, η τελική πίεση και ο χρόνος διατήρησης μπορούν να προγραμματιστούν.
• Σύστημα πλήρωσης αργού:Ελεγκτής μάζας ροής με ενσωματωμένο υπολογισμό όγκου. Γεμίζει μέσω ενός αναδιπλούμενου καθετήρα που συγχρονίζεται με τον κύκλο πρέσας.

Κατασκευαστής & Εγγύηση

Η LEBULANG, που λειτουργεί ως Lebulang Machine, παράγει εξοπλισμό επεξεργασίας γυαλιού στο εργοστάσιό της Jinan από το 1996.Γραμμή αυτόματης πλύσης στεγνώματος πρέσας για μονωτικό τζάμικατασκευάζεται στο πλαίσιο ενός ολοκληρωμένου συστήματος που καλύπτει την Ε&Α, τη μηχανική κατεργασία, τη συναρμολόγηση και τις δοκιμές. Κάθε γραμμή υποβάλλεται σε πλήρη δοκιμαστική λειτουργία με πραγματικό γυαλί πριν από την αποστολή και παρέχεται μια έκθεση επιθεώρησης πριν από την παράδοση. Η τυπική εγγύηση είναι ένα έτος για την κύρια δομή και τα εξαρτήματα. Περιλαμβάνονται απομακρυσμένη τεχνική υποστήριξη, ενημερώσεις προγραμμάτων στο διαδίκτυο και εκπαίδευση λειτουργίας. Τα ανταλλακτικά είναι αποθηκευμένα και μπορούν να αποσταλούν με τακτικές αποστολές εμπορευμάτων. Η επιτόπια εγκατάσταση και θέση σε λειτουργία μπορεί να κανονιστεί με επιπλέον κόστος.

FAQ

Ε1: Τι είδους μονωμένο γυαλί μπορεί να παράγει αυτή η γραμμή;

Α: Επεξεργάζεται μονάδες μονωτικού γυαλιού με διπλά τζάμια, τριπλά τζάμια, με επίστρωση Low-E και πολυστρωματικό μονωτικό γυαλί. Το τελικό εύρος πάχους IGU είναι 10 έως 48 mm, καλύπτοντας τυπικές προδιαγραφές παραθύρων, πορτών και κουρτινότοιχων.

Ε2: Μπορεί το μηχάνημα να αναγνωρίσει αυτόματα το επικαλυμμένο γυαλί;

Α: Ναι. Οι αισθητήρες οπτικής ανίχνευσης στην είσοδο του τμήματος πλύσης αναγνωρίζουν τις επιφάνειες Low-E και άλλες επικαλυμμένες επιφάνειες. Το σύστημα μπορεί να ρυθμιστεί ώστε να ειδοποιεί τον χειριστή ή να διακόπτει τη γραμμή εάν ένα παράθυρο έχει φορτωθεί με την επικαλυμμένη πλευρά εσφαλμένα προσανατολισμένη.

Ε3: Είναι το αποτέλεσμα ξήρανσης εντελώς χωρίς νερό;

Α: Το σύστημα κυκλοφορίας ζεστού αέρα κλειστού βρόχου σε συνδυασμό με αυτοπροσαρμοζόμενα μαχαίρια αέρα έχει σχεδιαστεί για να στεγνώνει εντελώς τη γυάλινη επιφάνεια και τις άκρες. Το διάκενο του μαχαιριού αέρα προσαρμόζεται στο πάχος του γυαλιού και ο ανακυκλούμενος αέρας επαναθερμαίνεται συνεχώς για να διατηρείται σταθερές οι συνθήκες εξάτμισης.

Ε4: Είναι περίπλοκη η καθημερινή συντήρηση;

Α: Βασικά σημεία επιθεώρησης, όπως φίλτρα, κύλινδροι βούρτσας και ακροφύσια αερομαχαιριών είναι προσβάσιμα μέσω των πλαϊνών πλαισίων και των διευρυμένων θυρών πρόσβασης. Οι συνήθεις εργασίες όπως ο καθαρισμός του φίλτρου και η επιθεώρηση βούρτσας μπορούν να εκτελεστούν χωρίς αποσυναρμολόγηση μεγάλων τμημάτων. Ένα πρόγραμμα συντήρησης παρέχεται στο εγχειρίδιο λειτουργίας.

Ε5: Υποστηρίζει τη μακροχρόνια συνεχή λειτουργία;

Α: Τα ηλεκτρικά και πνευματικά εξαρτήματα επιλέγονται για συνεχή βιομηχανική εργασία. Το PLC, οι ηλεκτροκινητήρες, οι κινητήρες και οι αισθητήρες προέρχονται από μεγάλους διεθνείς προμηθευτές. Σε συνιστώμενα διαστήματα συντήρησης, η γραμμή έχει σχεδιαστεί για 24ωρη λειτουργία σε παραγωγή μονωτικού γυαλιού μεγάλου όγκου.
